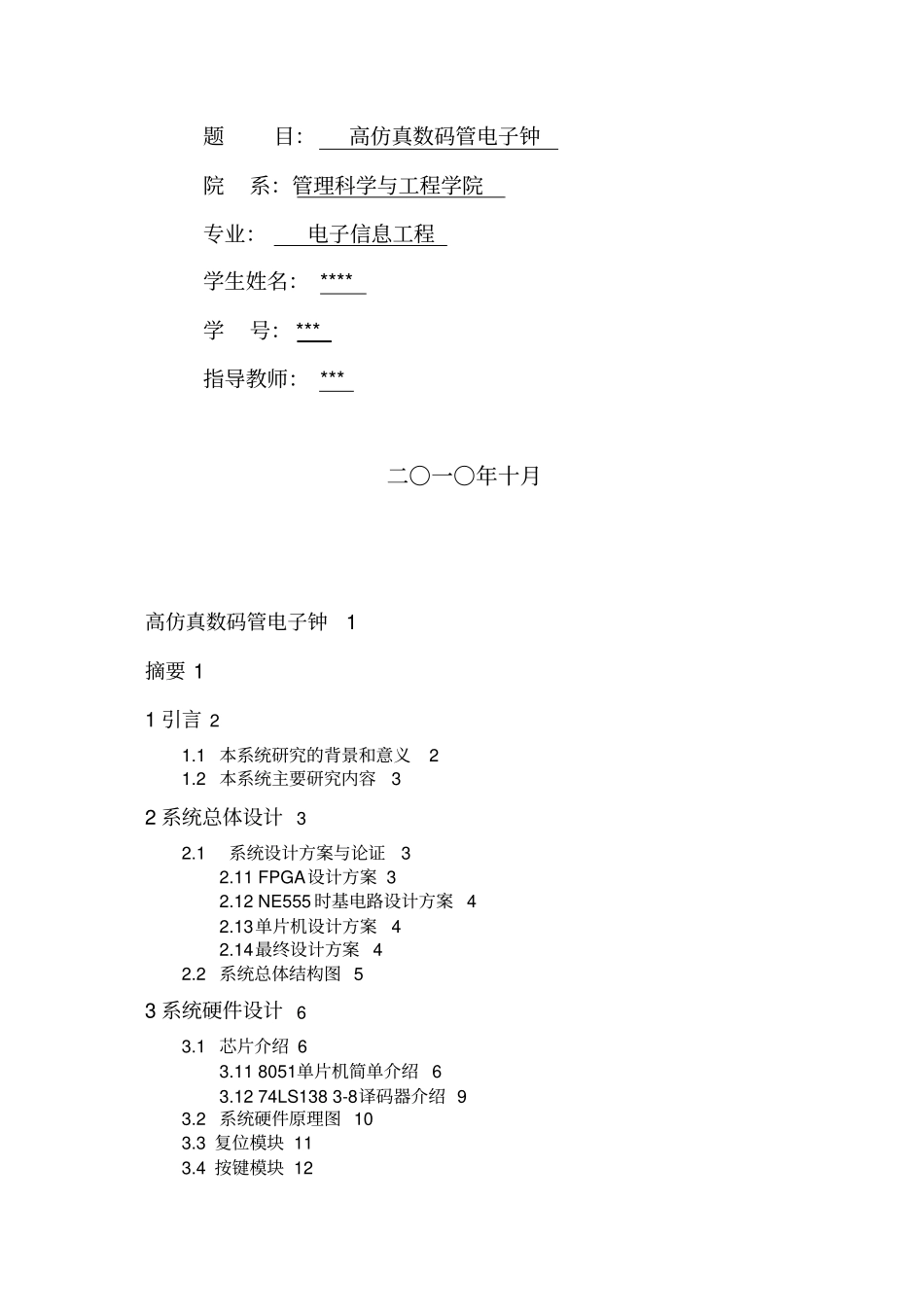

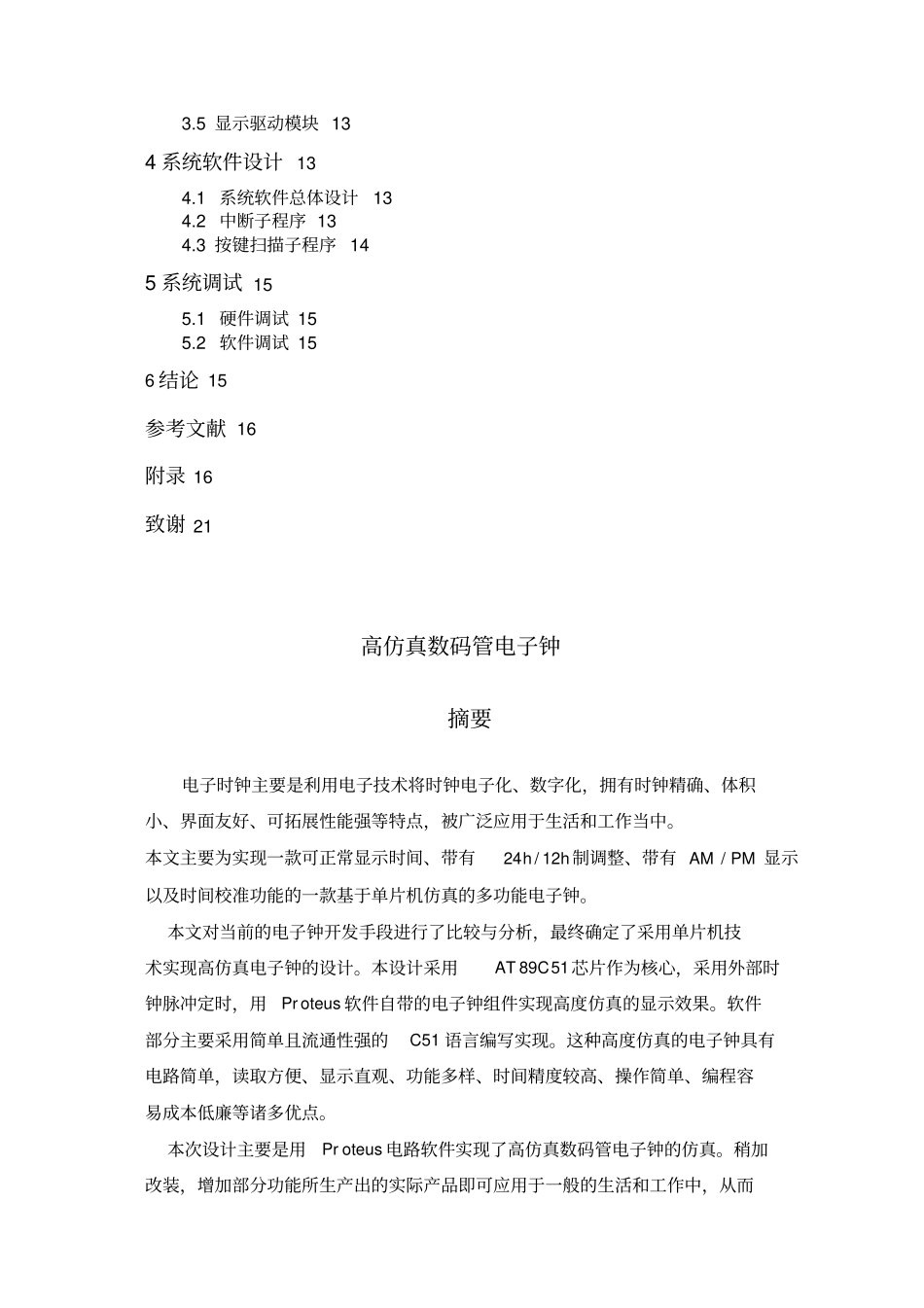

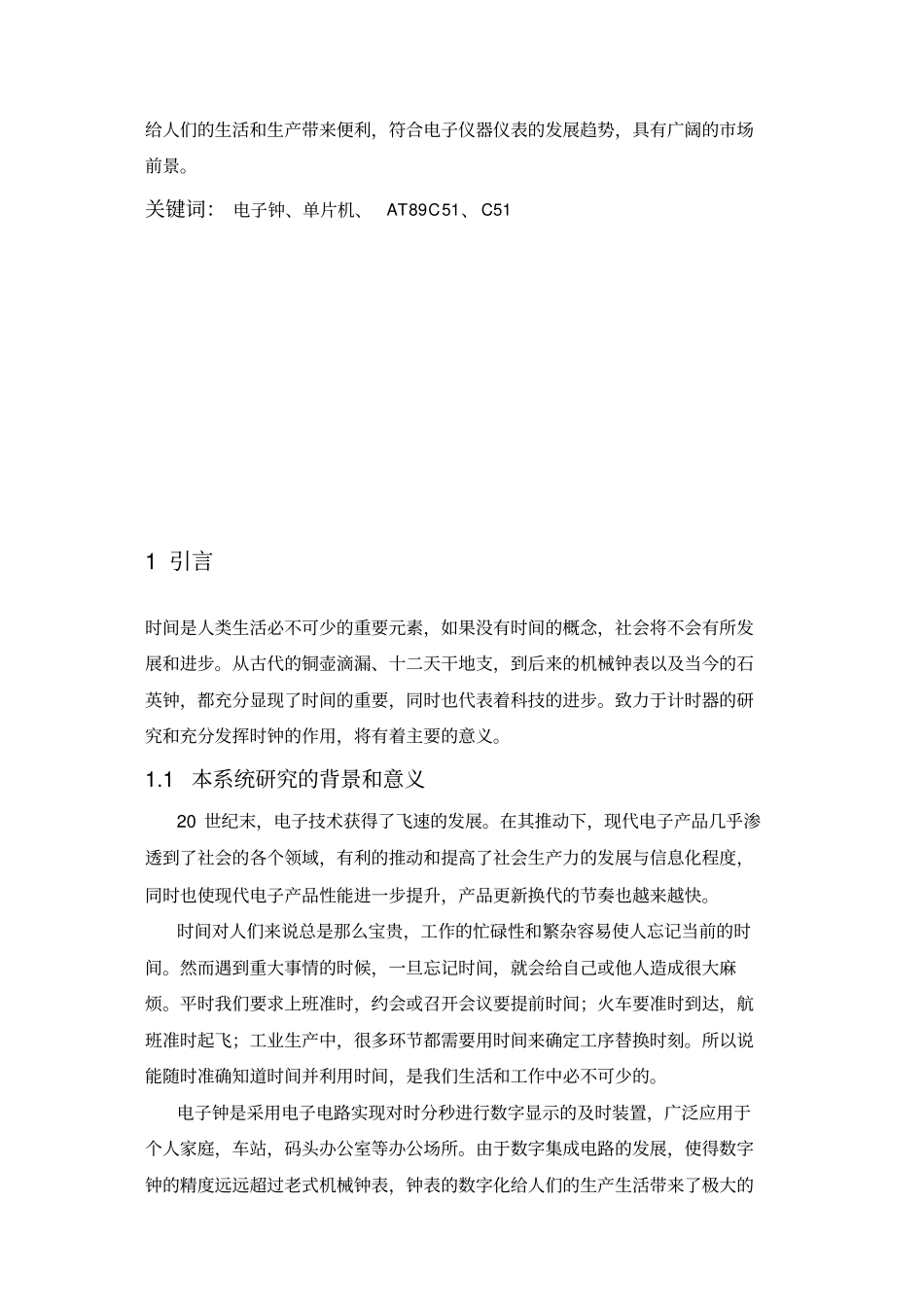

题目：高仿真数码管电子钟院系：管理科学与工程学院专业：电子信息工程学生姓名： ****学号： *** 指导教师： ***二〇一〇年十月高仿真数码管电子钟1 摘要 11 引言 2 1.1 本系统研究的背景和意义2 1.2 本系统主要研究内容3 2 系统总体设计 3 2.1 系统设计方案与论证3 2.11 FPGA设计方案 3 2.12 NE555 时基电路设计方案 4 2.13单片机设计方案4 2.14最终设计方案 4 2.2 系统总体结构图 5 3 系统硬件设计 6 3.1 芯片介绍 6 3.11 8051单片机简单介绍 6 3.12 74LS138 3-8译码器介绍 9 3.2 系统硬件原理图 10 3.3 复位模块 11 3.4 按键模块 12 3.5 显示驱动模块 13 4 系统软件设计 13 4.1 系统软件总体设计13 4.2 中断子程序 13 4.3 按键扫描子程序 14 5 系统调试 15 5.1 硬件调试 15 5.2 软件调试 15 6 结论 15 参考文献 16 附录 16 致谢 21 高仿真数码管电子钟摘要电子时钟主要是利用电子技术将时钟电子化、数字化，拥有时钟精确、体积小、界面友好、可拓展性能强等特点，被广泛应用于生活和工作当中。本文主要为实现一款可正常显示时间、带有hh 12/24制调整、带有PMAM /显示以及时间校准功能的一款基于单片机仿真的多功能电子钟。本文对当前的电子钟开发手段进行了比较与分析，最终确定了采用单片机技术实现高仿真电子钟的设计。本设计采用5189CAT芯片作为核心，采用外部时钟脉冲定时，用oteusPr软件自带的电子钟组件实现高度仿真的显示效果。软件部分主要采用简单且流通性强的C51 语言编写实现。这种高度仿真的电子钟具有电路简单，读取方便、显示直观、功能多样、时间精度较高、操作简单、编程容易成本低廉等诸多优点。本次设计主要是用oteusPr电路软件实现了高仿真数码管电子钟的仿真。稍加改装，增加部分功能所生产出的实际产品即可应用于一般的生活和工作中，从而给人们的生活和生产带来便利，符合电子仪器仪表的发展趋势，具有广阔的市场前景。关键词： 电子钟、单片机、5189CAT、 C511 引言时间是人类生活必不可少的重要元素，如果没有时间的概念，社会将不会有所发展和进步。从古代的铜壶滴漏、十二天干地支，到后来的机械钟表以及当今的石英钟，都充分显现了时间的重要，同时也代表着科技的进步。致力于计时器的研究和充分发挥时钟的作用，将有着主要的意义。1.1 本系统研究的背景和意义20 世纪末，电子技术获得了飞速的发展。在其推动下，现...
