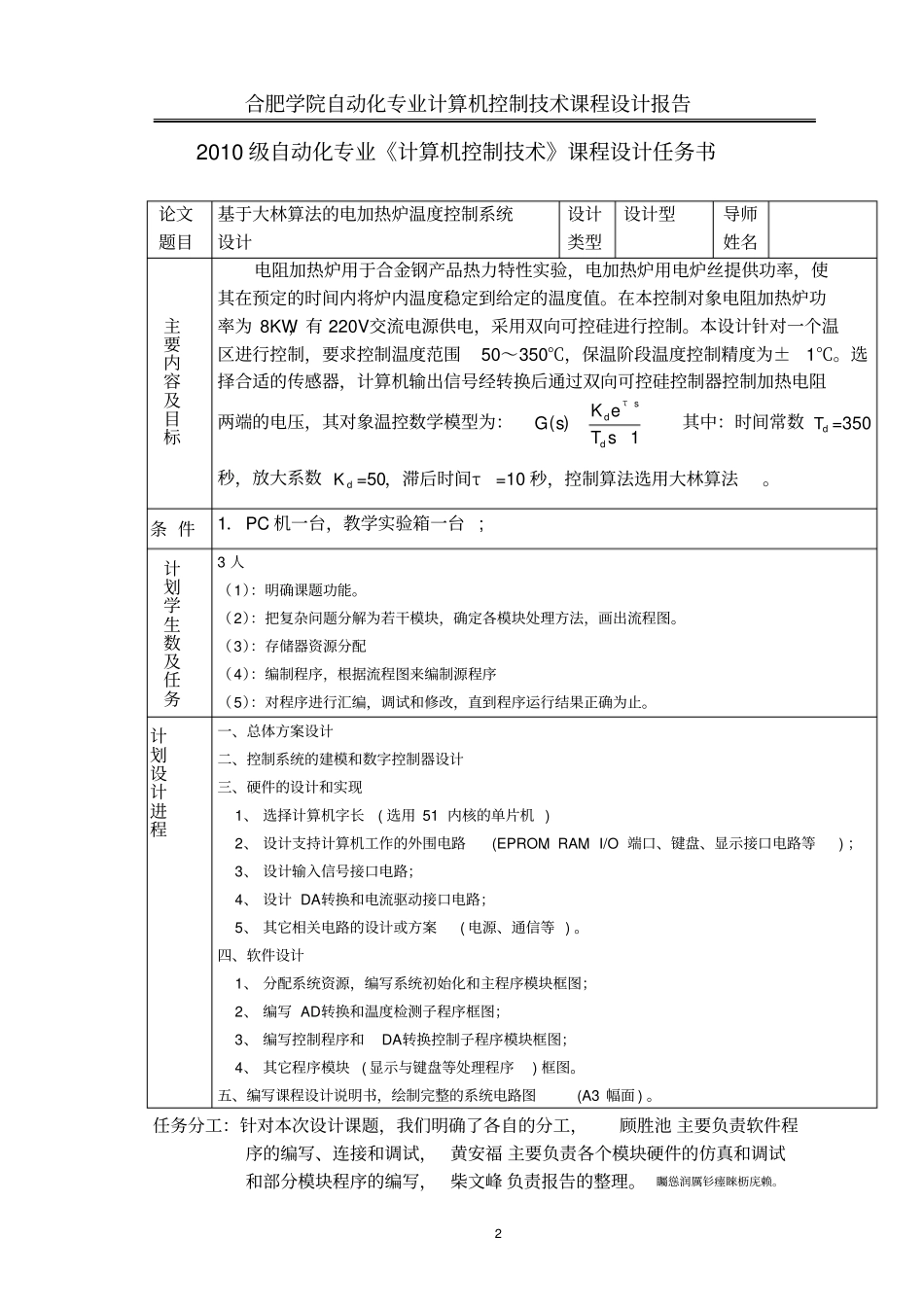

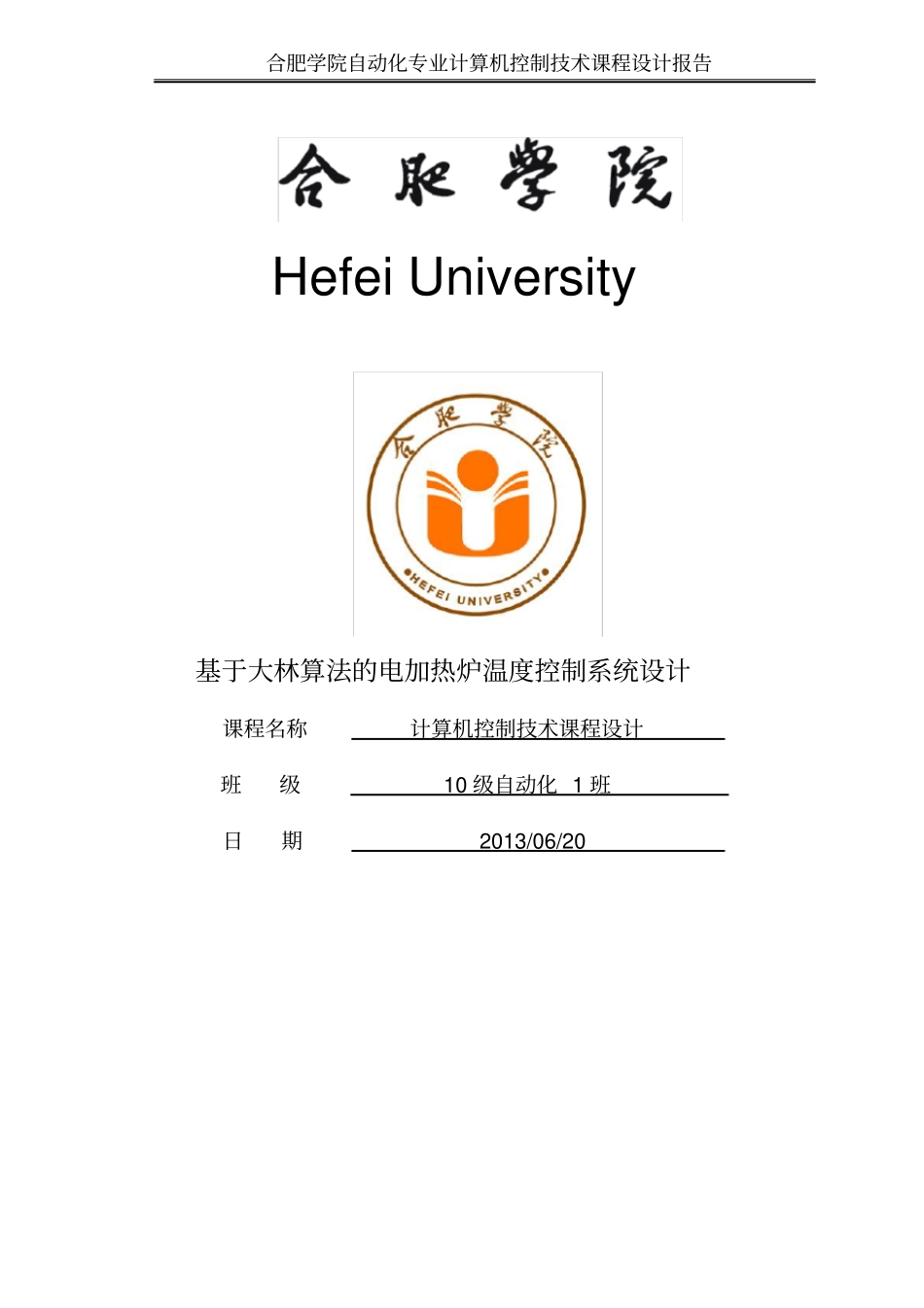

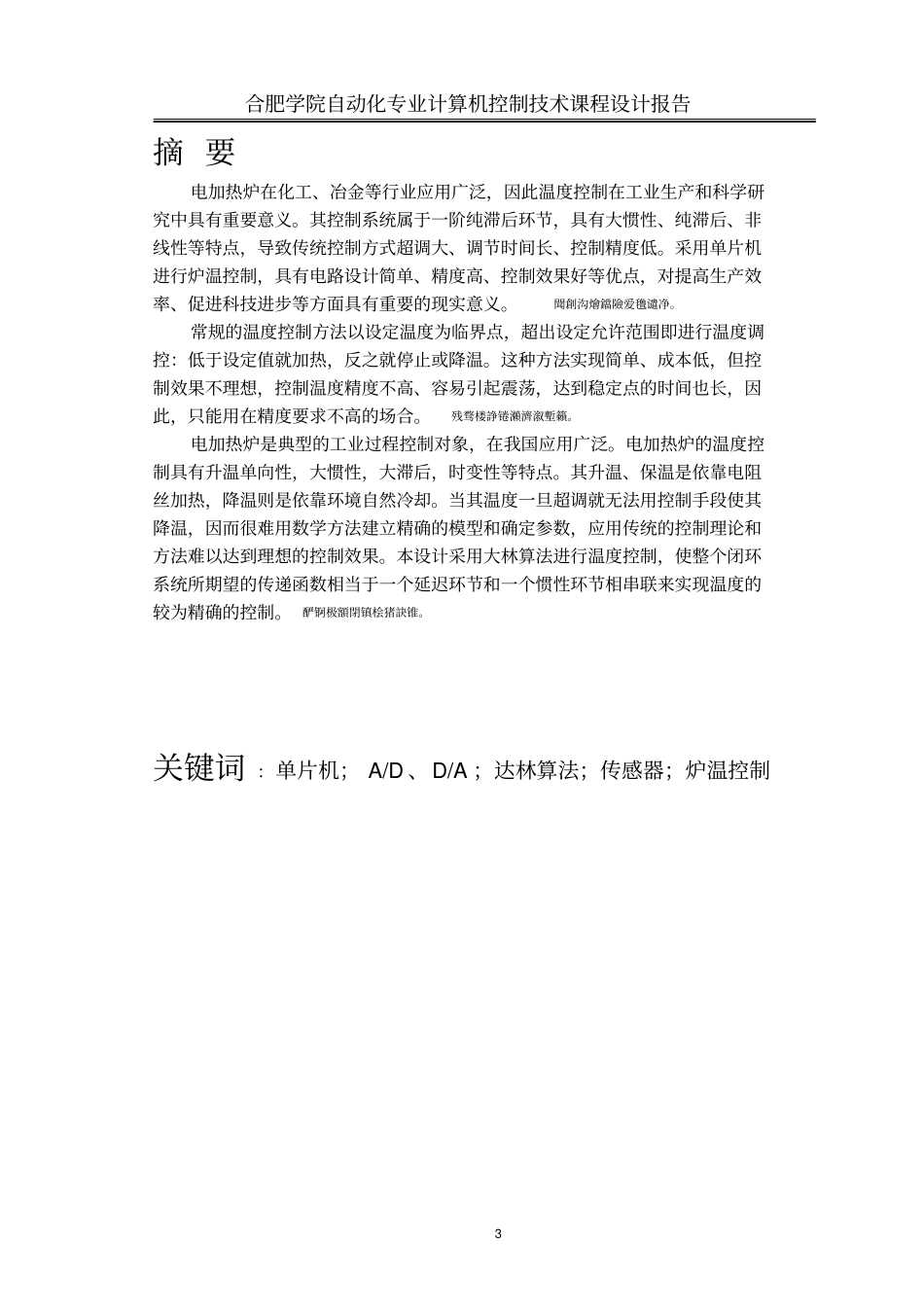

合肥学院自动化专业计算机控制技术课程设计报告Hefei University 基于大林算法的电加热炉温度控制系统设计课程名称计算机控制技术课程设计班级10 级自动化 1 班日期2013/06/20 合肥学院自动化专业计算机控制技术课程设计报告2 2010 级自动化专业《计算机控制技术》课程设计任务书任务分工：针对本次设计课题，我们明确了各自的分工，顾胜池 主要负责软件程序的编写、连接和调试， 黄安福 主要负责各个模块硬件的仿真和调试和部分模块程序的编写， 柴文峰 负责报告的整理。矚慫润厲钐瘗睞枥庑赖。论文题目基于大林算法的电加热炉温度控制系统设计设计类型设计型导师姓名主要内容及目标电阻加热炉用于合金钢产品热力特性实验，电加热炉用电炉丝提供功率，使其在预定的时间内将炉内温度稳定到给定的温度值。在本控制对象电阻加热炉功率为 8KW，有 220V交流电源供电，采用双向可控硅进行控制。本设计针对一个温区进行控制，要求控制温度范围50～350℃，保温阶段温度控制精度为±1℃。选择合适的传感器，计算机输出信号经转换后通过双向可控硅控制器控制加热电阻两端的电压，其对象温控数学模型为：( )1sddK eG sT sτ其中：时间常数dT =350秒，放大系数dK =50，滞后时间τ=10 秒，控制算法选用大林算法。件条1．PC 机一台，教学实验箱一台 ; 计划学生数及任务3 人（1）：明确课题功能。（2）：把复杂问题分解为若干模块，确定各模块处理方法，画出流程图。（3）：存储器资源分配（4）：编制程序，根据流程图来编制源程序（5）：对程序进行汇编，调试和修改，直到程序运行结果正确为止。计划设计进程一、总体方案设计二、控制系统的建模和数字控制器设计三、硬件的设计和实现1、 选择计算机字长( 选用 51 内核的单片机 ) 2、 设计支持计算机工作的外围电路(EPROM、RAM、 I/O 端口、键盘、显示接口电路等) ；3、 设计输入信号接口电路；4、 设计 DA转换和电流驱动接口电路；5、 其它相关电路的设计或方案( 电源、通信等 ) 。四、软件设计1、 分配系统资源，编写系统初始化和主程序模块框图；2、 编写 AD转换和温度检测子程序框图；3、 编写控制程序和DA转换控制子程序模块框图；4、 其它程序模块 ( 显示与键盘等处理程序) 框图。五、编写课程设计说明书，绘制完整的系统电路图(A3 幅面 ) 。合肥学院自动化专业计算机控制技术课程设计报告3 摘 要电加热炉在化工、冶金等行业应用广泛，因此温度控...
