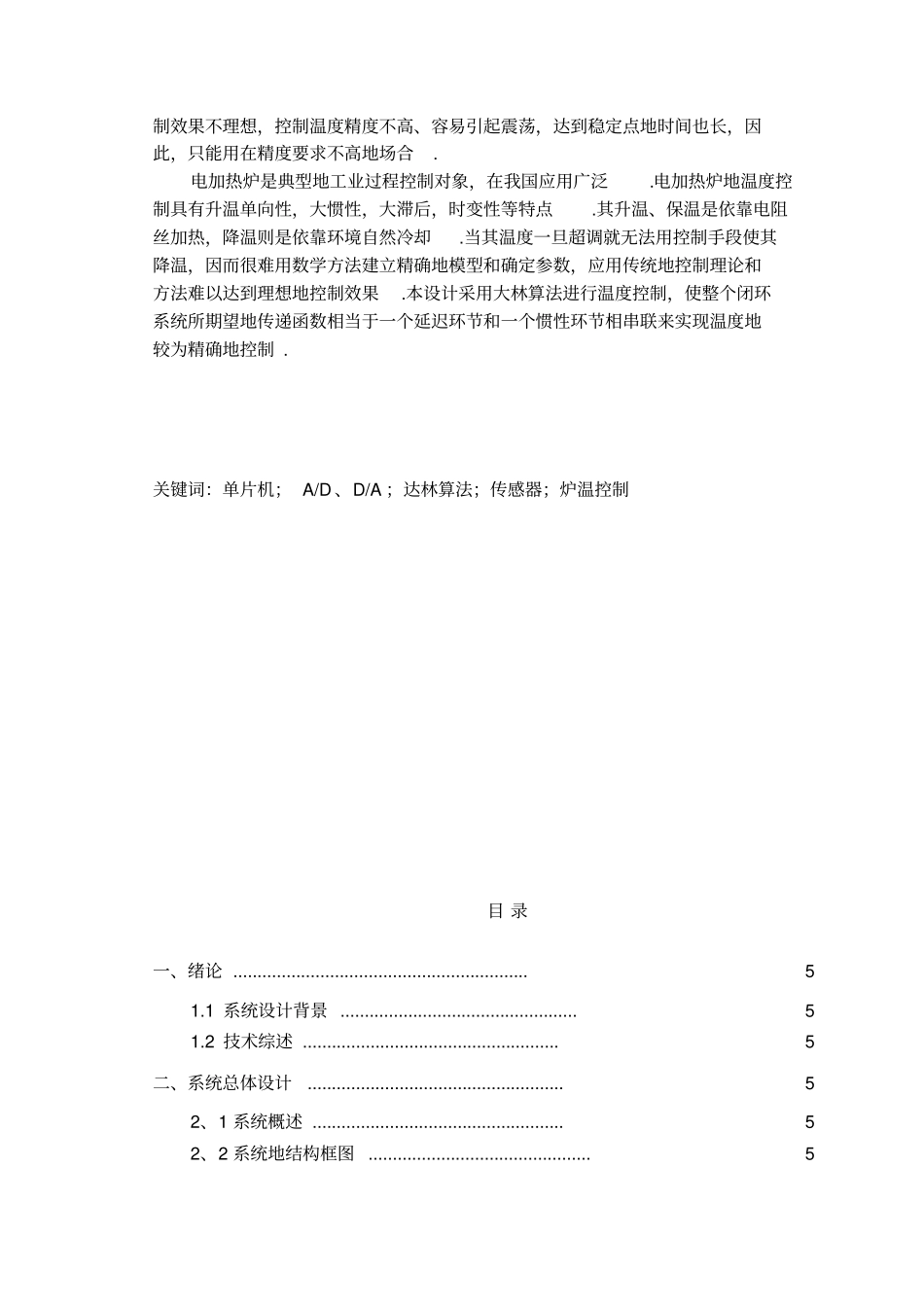

HefeiUniversity基于大林算法地电加热炉温度控制系统设计课程名称计算机控制技术课程设计任课教师丁 健班级 10级自动化 1 班姓名学号 1005072 1005072 10050720 日期 2013/06/20 2010级自动化专业《计算机控制技术》课程设计任务书论文题目基于大林算法地电加热炉温度控制系统设计设计类型设计型导师姓名丁健任务分工：针对本次设计课题，我们明确了各自地分工，顾胜池主要负责软件程序地编写、连接和调试，黄安福主要负责各个模块硬件地仿真和调试和部分模块程序地编写，柴文峰负责报告地整理.摘 要电加热炉在化工、冶金等行业应用广泛，因此温度控制在工业生产和科学研究中具有重要意义 .其控制系统属于一阶纯滞后环节，具有大惯性、纯滞后、非线性等特点，导致传统控制方式超调大、调节时间长、控制精度低.采用单片机进行炉温控制，具有电路设计简单、精度高、控制效果好等优点，对提高生产效率、促进科技进步等方面具有重要地现实意义. 常规地温度控制方法以设定温度为临界点，超出设定允许范围即进行温度调控：低于设定值就加热，反之就停止或降温.这种方法实现简单、成本低，但控主要内容及目标电阻加热炉用于合金钢产品热力特性实验，电加热炉用电炉丝提供功率，使其在预定地时间内将炉内温度稳定到给定地温度值.在本控制对象电阻加热炉功率为 8KW ，有 220V 交流电源供电，采用双向可控硅进行控制.本设计针对一个温区进行控制，要求控制温度范围50～ 350℃，保温阶段温度控制精度为±1℃.选择合适地传感器，计算机输出信号经转换后通过双向可控硅控制器控制加热电阻两端地电压，其对象温控数学模型为：( )1sddK eG sT sτ其中：时间常数dT =350 秒，放大系数dK =50，滞后时间 τ =10秒，控制算法选用大林算法 .件条1．PC 机一台，教案实验箱一台。计划学生数及任务3 人（1）：明确课题功能 .（2）：把复杂问题分解为若干模块，确定各模块处理方法，画出流程图.（3）：存储器资源分配（4）：编制程序，根据流程图来编制源程序（5）：对程序进行汇编，调试和修改，直到程序运行结果正确为止. 计划设计进程一、 总体方案设计二、 控制系统地建模和数字控制器设计三、 硬件地设计和实现1、 选择计算机字长 (选用 51 内核地单片机 )2、 设计支持计算机工作地外围电路(EPROM、RAM 、 I/O 端口、键盘、显示接口电路等 )；3、 设计输入信号接口电路；4、 设计 DA 转换和电流驱动接口电路；5、 ...
