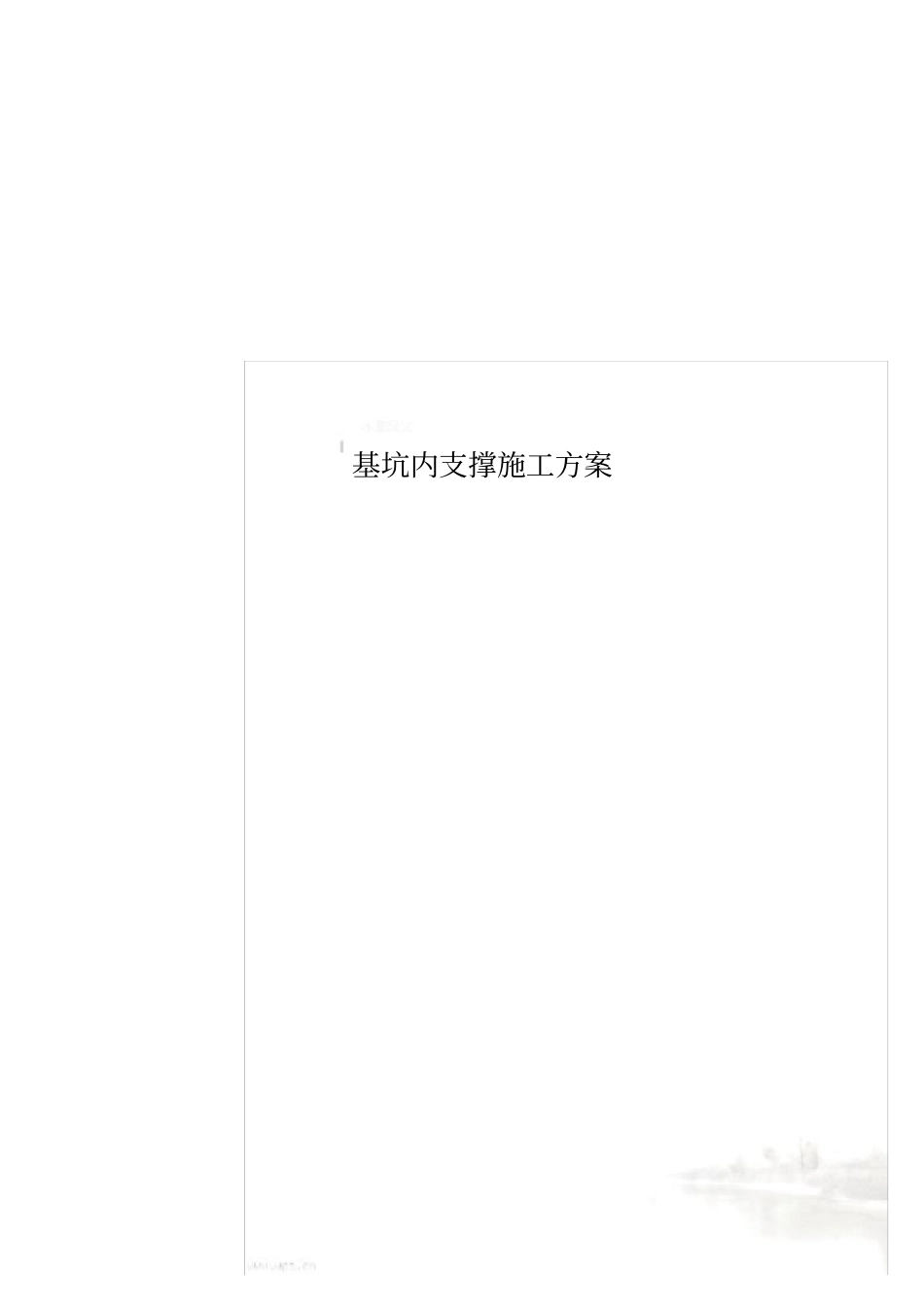

基坑内支撑施工方案盛迪嘉海湾里大厦项目基坑内支撑施工专项方案2 基坑内支撑施工专项方案第一章工程概况工程名称盐田盛迪嘉海湾里大厦项目工程地点深圳市盐田区深盐路与官上路交汇处东南侧建设单位深圳市盛迪嘉置业有限公司监理单位深圳市深龙港建设监理有限公司勘察单位深圳市长勘勘察设计有限公司设计单位艾奕康设计与咨询（深圳）有限公司施工单位汕头市达壕建筑有限公司工程规模该项目拟建建筑物设计± 0.00 标高为 1956 年黄海高程 11.00m，设 3 层地下室，基坑底绝对标高为-3.00m（底板 +垫层按 800mm考虑），根据周边地形，基坑开挖深度为 12.80~13.50m。基坑总周长约302m，面积约 5610m2。现场条件及周围环境场地北侧基坑开挖边线距离深盐路边线约6.5m；东南侧为在建盐田现代产业服务中心（一期）项目，基坑开挖边线距离原支护边线约2.20~9.20m，设计期间，该项目地下室已回填；西南侧紧邻官上路，基坑开挖边线距离道路边线约 6.3m；西北侧设计期间为临时板房。基坑周边管线较密集，有电力、电信、给水、雨水、污水等管线，部分管线距离基坑边较近，对于基坑支护设计及施工的要求较严，在基坑施工前应进一步查明管线情况，做好相应的管线保护或迁改方案。工程主要部位与特征拟建建筑物 3层地下室 , 底板 +垫层按 800mm考虑。内支撑特点1）基坑支护设置二道内支撑，并在局部支撑梁上增设钢筋混凝土面板，板厚为200mm（详见支撑平面布置图） ，立柱灌注桩及面板混凝土强度均为C30。2）第一道支撑作用在冠梁上，支撑梁采用800×1000mm，支撑连梁采用600×1000mm，混凝土强度为 C30；第二道支撑梁采用 1000×1000mm，支盛迪嘉海湾里大厦项目基坑内支撑施工专项方案3 撑连梁均采用 800×1000mm，混凝土强度为 C30。3）支撑立柱下部采用直径为1.0m钢筋混凝土灌注桩， 上部采用钢格构， 钢格构入灌注桩 4.0m；立柱桩按进入基坑底以下不小于15.0m控制。钢格构立柱垂直度偏差不大于 1/220，中心偏差不大于 20mm。钢格构采用 Q345B钢。4）立柱桩采用旋挖灌注桩，桩身采用C30水下商品砼浇灌，桩位允许偏差为50mm，垂直度允许偏差 0.5%，桩底沉渣不大于 50mm。桩内配筋采用均匀性配筋，钢筋笼制作和就位要严格控制，主筋间距允许偏差10mm，钢筋笼直径允许偏差 10mm，箍筋间距允许偏差为 20mm，钢筋长度偏差为50mm，钢筋保护层厚度 50mm。5）支撑体系的安装必须遵守先撑后挖的原则，并等现浇混凝土构件强度达到80%...
