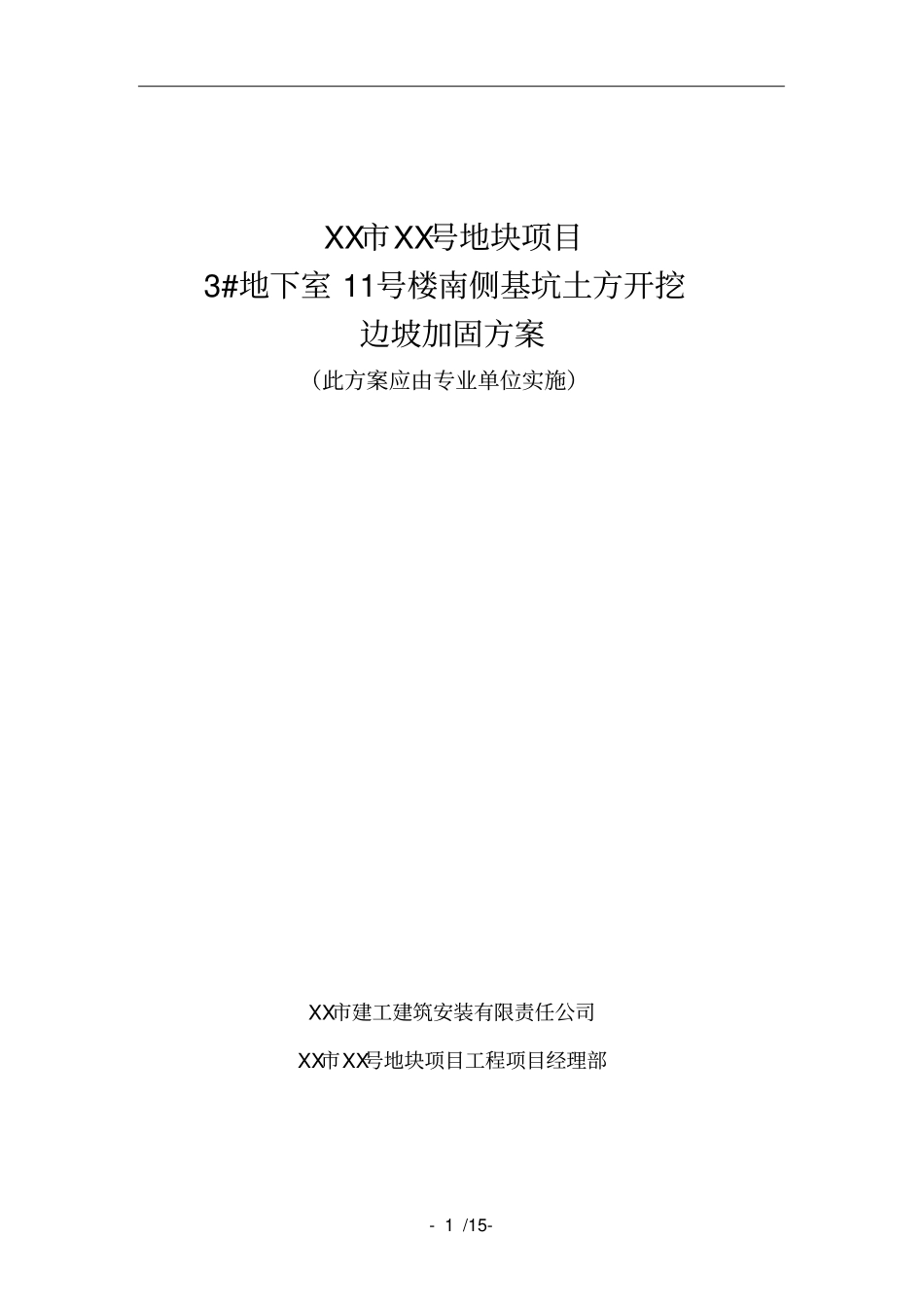

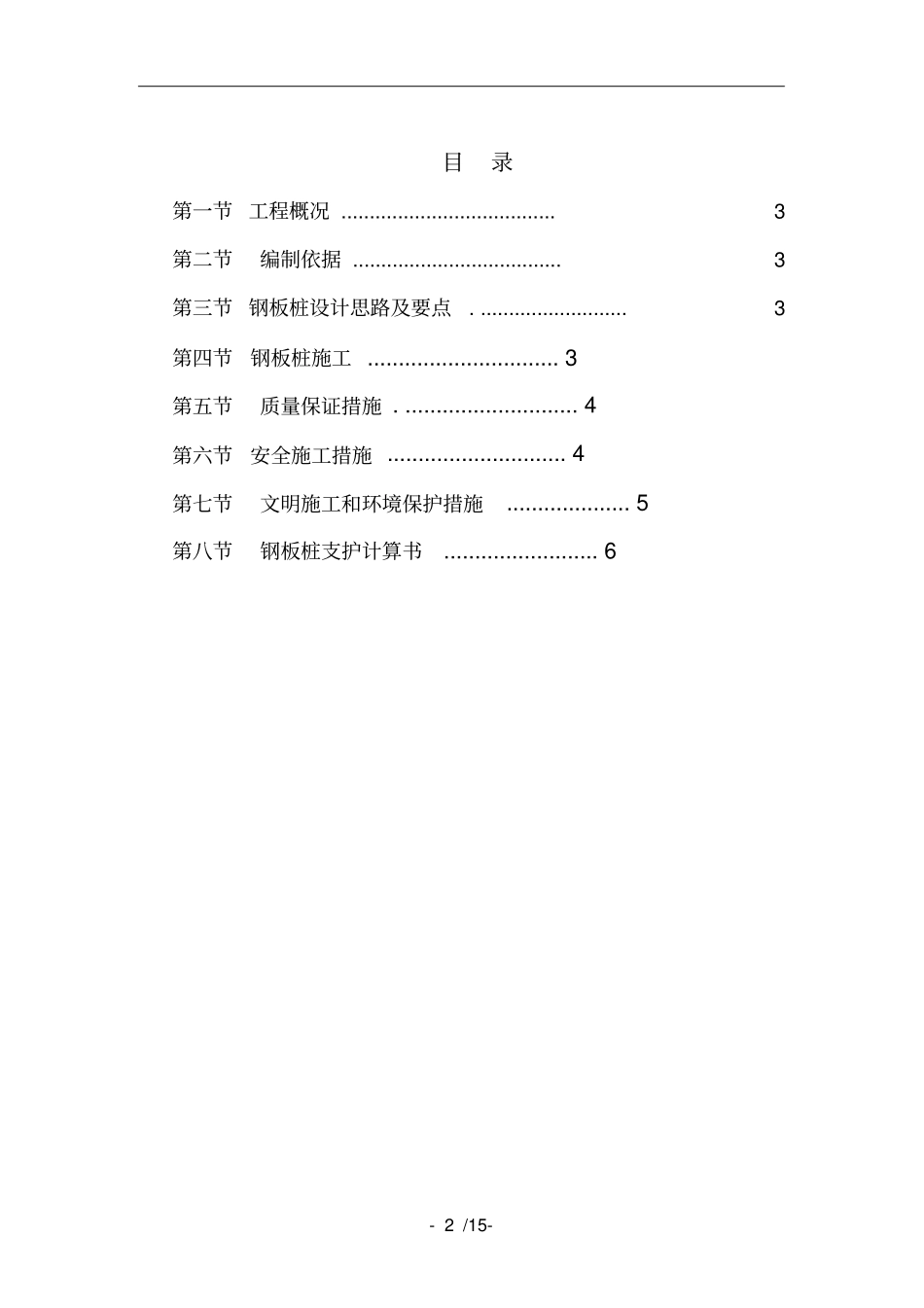

- 1 /15- XX市XX号地块项目3#地下室 11号楼南侧基坑土方开挖边坡加固方案（此方案应由专业单位实施）XX市建工建筑安装有限责任公司XX市XX号地块项目工程项目经理部- 2 /15- 目录第一节 工程概况 ...................................... 3第二节编制依据 ..................................... 3第三节 钢板桩设计思路及要点. .......................... 3第四节钢板桩施工 ............................... 3 第五节质量保证措施 . ............................ 4 第六节安全施工措施 ............................. 4 第七节文明施工和环境保护措施.................... 5第八节钢板桩支护计算书......................... 6 - 3 /15- 第一节工程概况本工程为 XX市 XX号地块项目，地下一层，地上2-34 层，地下室外围为钢筋混凝土挡土墙。本工程3#地下室 11 号楼南侧部分由于现场实际情况，无法采用放坡开挖方式挖土，因此决定采用钢板桩进行支护，已达到止水挡土的目的。第二节编制依据1、 XX 市 XX号地块项目工程 3#地下室设计图纸；2、 本工程《岩土工程勘察报告》 ；3、《建筑地基基础工程施工质量验收规范》 （GB50202-2002）；4、《建筑基坑支护技术规程》(JGJ 120-99) 。第三节钢板桩支护设计思路及要点根据本工程场地地质情况特点，本工程钢板桩主要作用是为了杂填土和淤泥流入基坑，起到支护边坡的作用，设计要点如下：一、采用槽钢钢板桩，型号：[28 ，钢材强度： Q235B,桩长 9m；二、钢板桩穿过淤泥层，进入粘土层；三、为保证基坑安全， 钢板桩帷幕上设置一道连续的槽钢围檩以加强钢度及整体性；第四节钢板桩施工一、材料选择：采用槽钢钢板桩，型号：[28 型。二、钢板桩检验：由于本工程为钢板桩用于基坑的临时支护和止水，故不需进行材质检验而只对其做外观检验， 以便对不符合形状要求的钢板桩进行矫正，以减少打桩过程中的困难。外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意：①、对打入钢板桩有影响的焊接件应予以割除；②、有割孔、断面缺损的应予以补强；③、若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。原则上要对全部钢板桩进行外观检查，对不符合要求的钢板桩需进行矫正。三、钢板桩吊运及堆放- 4 /15- 装卸钢板桩宜采用两点吊。 吊运时， 每次起吊的钢板桩根数不宜过多，并应注...
