基坑支护混凝土支撑梁施工组织设计方案VIP专享VIP免费

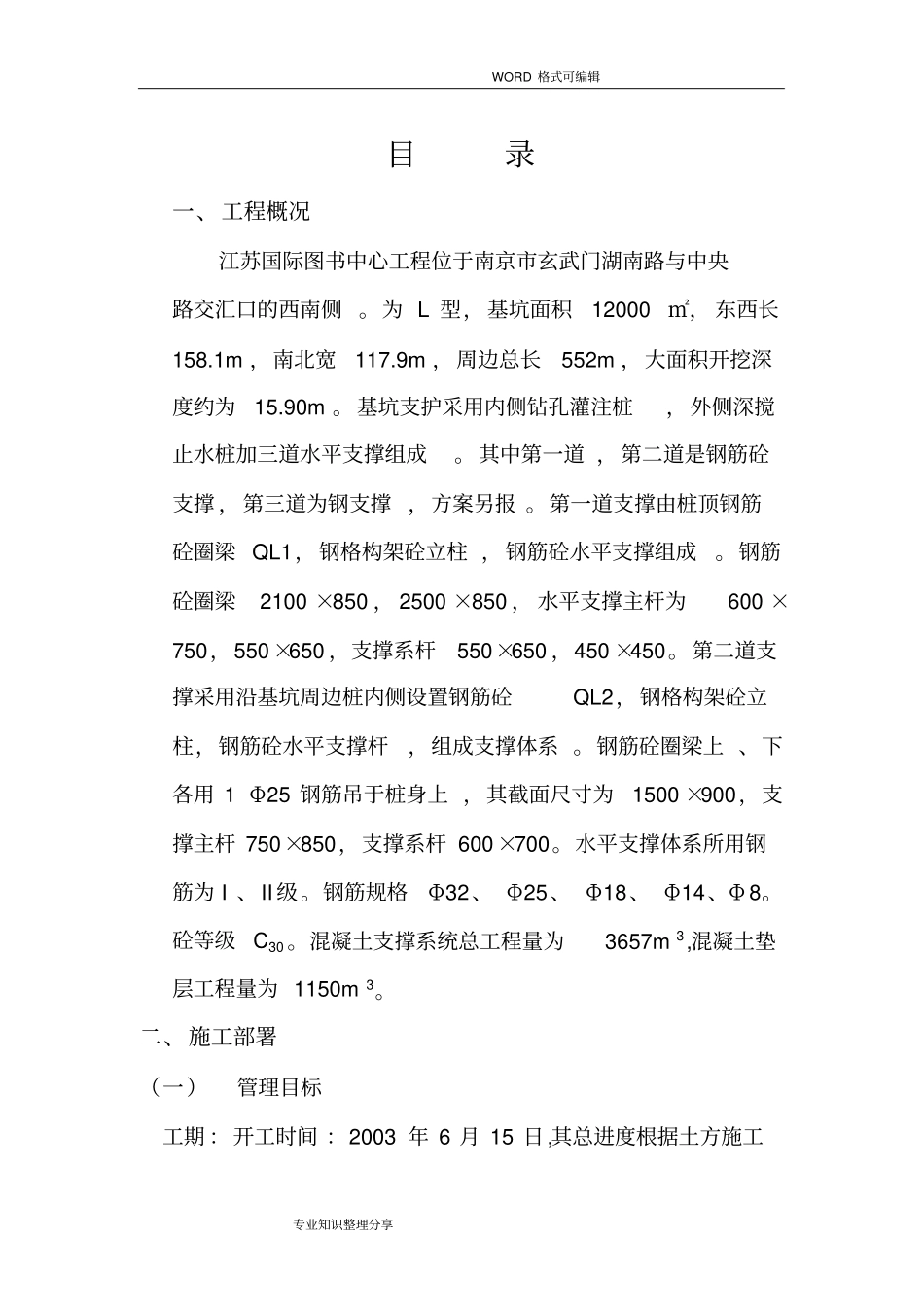

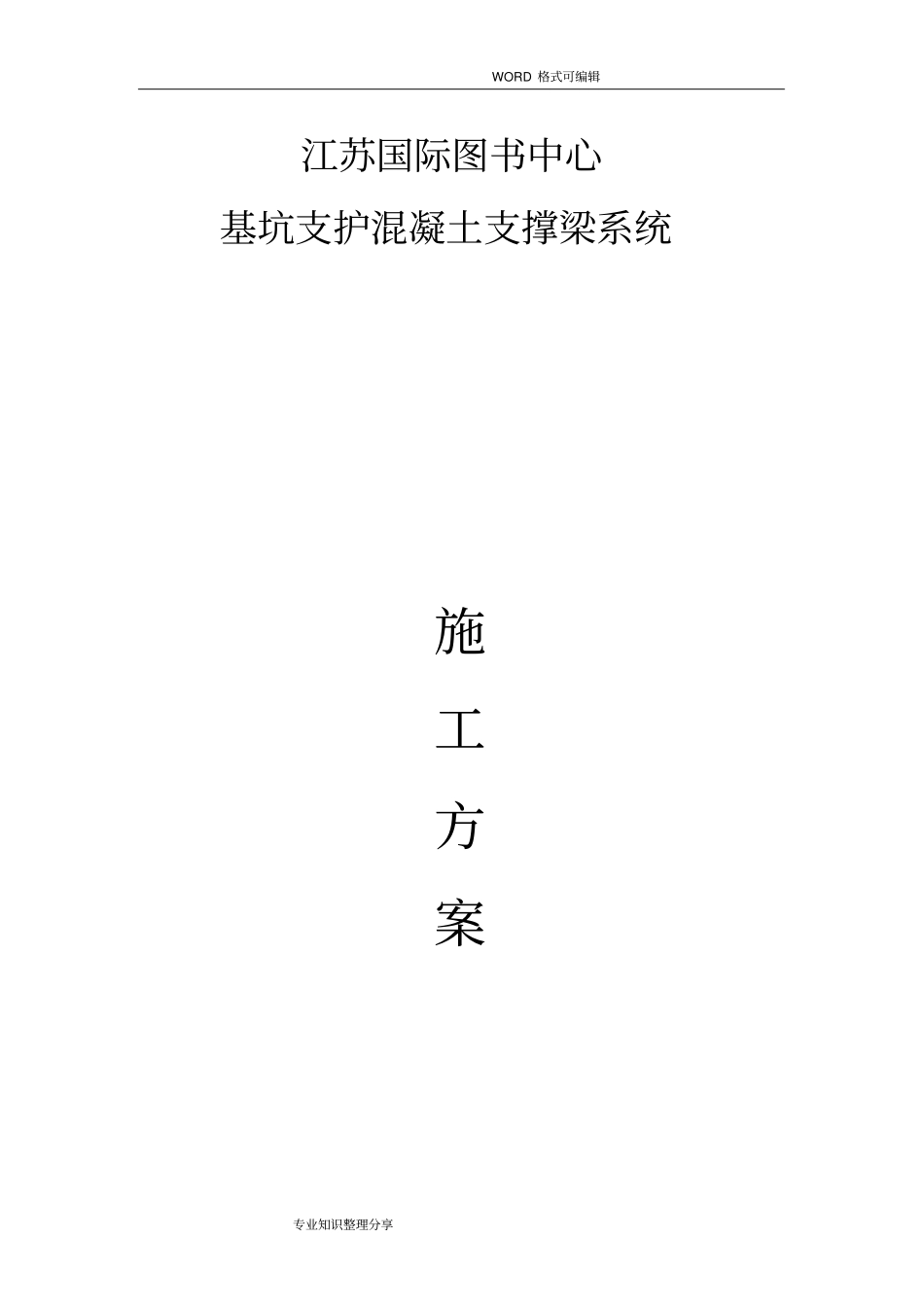

WORD 格式可编辑专业知识整理分享江苏国际图书中心基坑支护混凝土支撑梁系统施工方案WORD 格式可编辑专业知识整理分享二 00 五年五月WORD 格式可编辑专业知识整理分享目录一、工程概况江苏国际图书中心工程位于南京市玄武门湖南路与中央路交汇口的西南侧 。为 L 型，基坑面积12000㎡， 东西长158.1m ，南北宽117.9m ，周边总长552m ，大面积开挖深度约为15.90m 。基坑支护采用内侧钻孔灌注桩，外侧深搅止水桩加三道水平支撑组成。其中第一道 ，第二道是钢筋砼支撑 ，第三道为钢支撑 ，方案另报 。第一道支撑由桩顶钢筋砼圈梁 QL1，钢格构架砼立柱 ，钢筋砼水平支撑组成。钢筋砼圈梁2100 ×850 ， 2500 ×850 ， 水平支撑主杆为600 ×750，550 ×650 ，支撑系杆550×650 ，450 ×450。第二道支撑采用沿基坑周边桩内侧设置钢筋砼QL2，钢格构架砼立柱，钢筋砼水平支撑杆，组成支撑体系 。钢筋砼圈梁上 、下各用 1 Φ25 钢筋吊于桩身上 ，其截面尺寸为1500 ×900，支撑主杆 750×850，支撑系杆 600 ×700。水平支撑体系所用钢筋为 I 、II 级。钢筋规格Φ32、 Φ25、 Φ18、 Φ14、Φ 8。砼等级C30 。混凝土支撑系统总工程量为3657m 3,混凝土垫层工程量为 1150m 3。二、施工部署（一）管理目标工期 ：开工时间 ：2003 年 6 月 15 日,其总进度根据土方施工WORD 格式可编辑专业知识整理分享进度确定 。质 量 ： 达 到 《建 筑 工 程 施 工 质 量 验 收 统 一 标 准 》（GB50300-2001 ）的规定 。安全 ：确保安全无事故 。（二）施工管理机构我公司实行项目管理，成立项目经理部。 按照公司服务控制，项目援权管理 ，专业施工保障，各方通力协作的模式，卓有成效地实施质量方针与目标。1、项目管理组成机构如下图：2、施工管理人员一览表：项目经理项目副经理项目工程师财务后勤材料设备安全技术施工质检技术资料施工技术各作业班组WORD 格式可编辑专业知识整理分享现场总负责朱日呈技术总负责王中介技术员周正刚质检员王中介安全员陈厚乐钢筋班长戴国乾木工班长陶显付电工班长庞小虎后勤材料员朱祥生（三）进场设备和人员计划1、施工主要机械设备表：序号机械或设备名称型号规格数量国别产地额定功率KW 生产能力备注1 对焊机UNI-100 1 南京100 25 2 弯曲机GW-40 1 江阴3．5 40 3 切断机GQ-40 2 江阴5．5 40 4 钢筋连接机械1 上海2．5 5 电焊...
