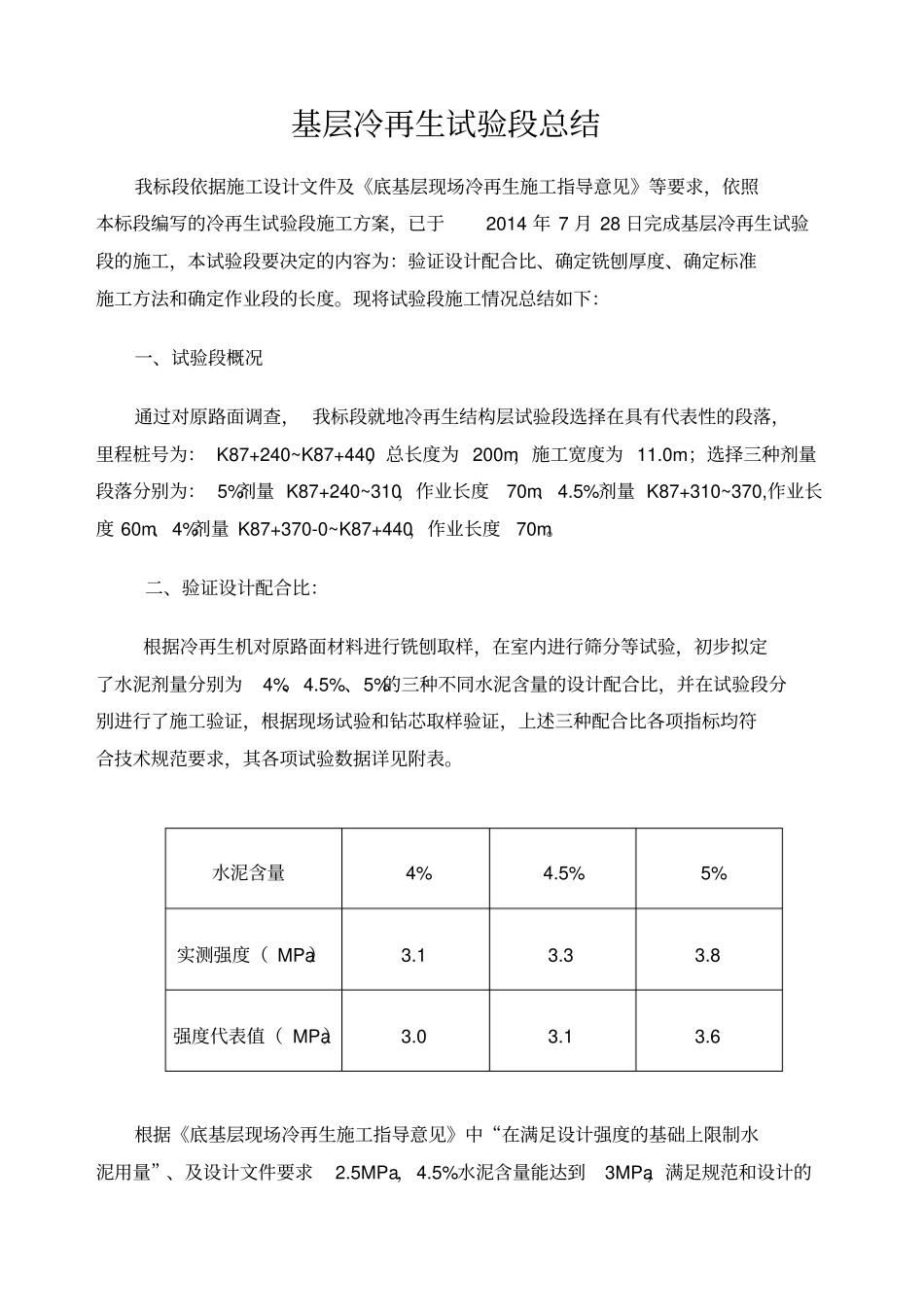

基层冷再生试验段总结我标段依据施工设计文件及《底基层现场冷再生施工指导意见》等要求，依照本标段编写的冷再生试验段施工方案，已于2014 年 7 月 28 日完成基层冷再生试验段的施工，本试验段要决定的内容为：验证设计配合比、确定铣刨厚度、确定标准施工方法和确定作业段的长度
现将试验段施工情况总结如下：一、试验段概况通过对原路面调查， 我标段就地冷再生结构层试验段选择在具有代表性的段落，里程桩号为： K87+240~K87+440，总长度为 200m，施工宽度为 11
0m；选择三种剂量段落分别为： 5%剂量 K87+240~310，作业长度70m、 4
5%剂量 K87+310~370,作业长度 60m、4%剂量 K87+370-0~K87+440，作业长度70m
二、验证设计配合比：根据冷再生机对原路面材料进行铣刨取样，在室内进行筛分等试验，初步拟定了水泥剂量分别为4%、 4
5%、5%的三种不同水泥含量的设计配合比，并在试验段分别进行了施工验证，根据现场试验和钻芯取样验证，上述三种配合比各项指标均符合技术规范要求，其各项试验数据详见附表
根据《底基层现场冷再生施工指导意见》中“在满足设计强度的基础上限制水泥用量”、及设计文件要求2
5MPa，4
5%水泥含量能达到3MPa，满足规范和设计的水泥含量4%4
5%5%实测强度（ MPa）3
8强度代表值（ MPa）3
6强度要求，故可选取4

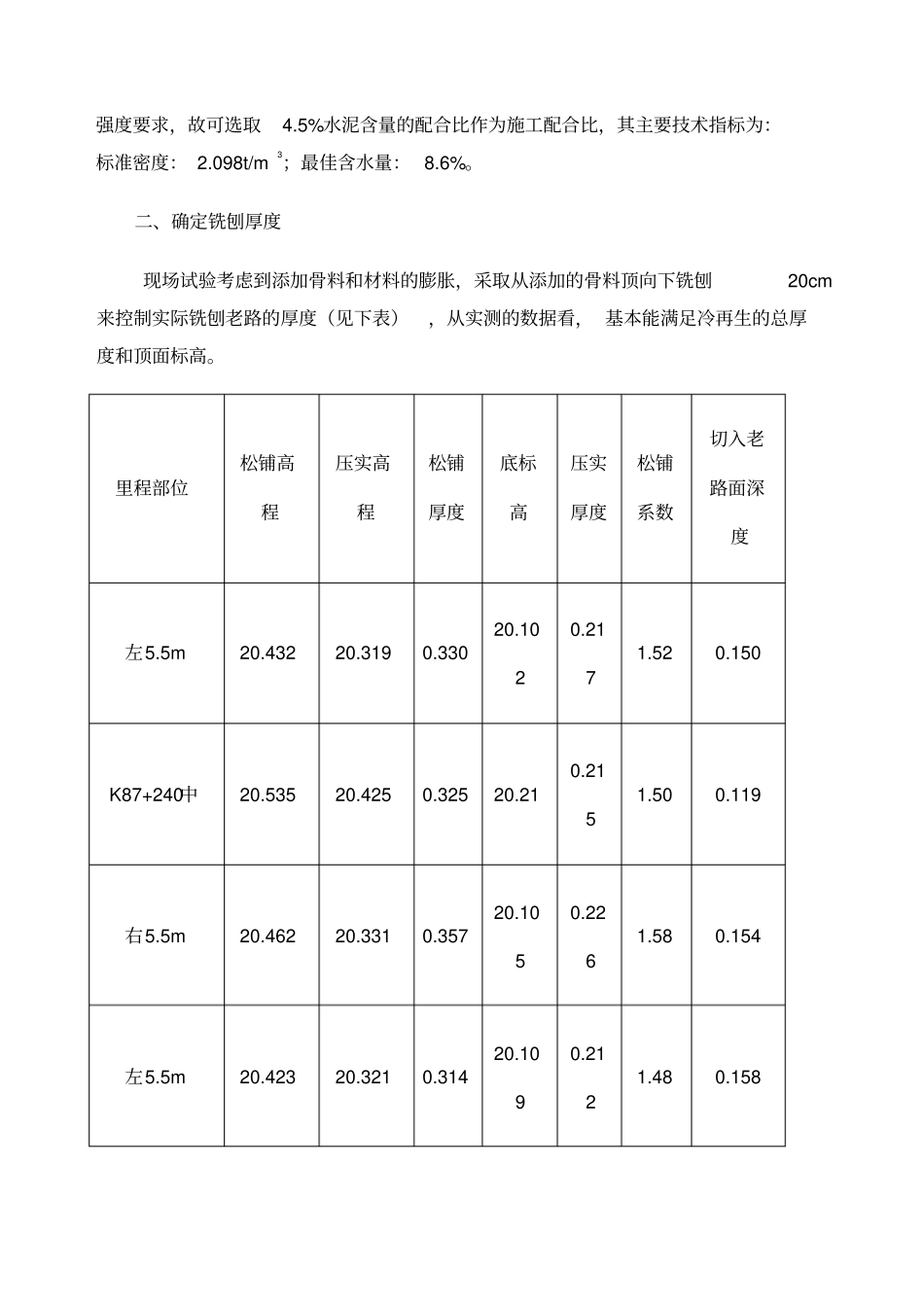

5%水泥含量的配合比作为施工配合比，其主要技术指标为：标准密度： 2
098t/m3；最佳含水量： 8
二、确定铣刨厚度现场试验考虑到添加骨料和材料的膨胀，采取从添加的骨料顶向下铣刨20cm来控制实际铣刨老路的厚度（见下表），从实测的数据看， 基本能满足冷再生的总厚度和顶面标高

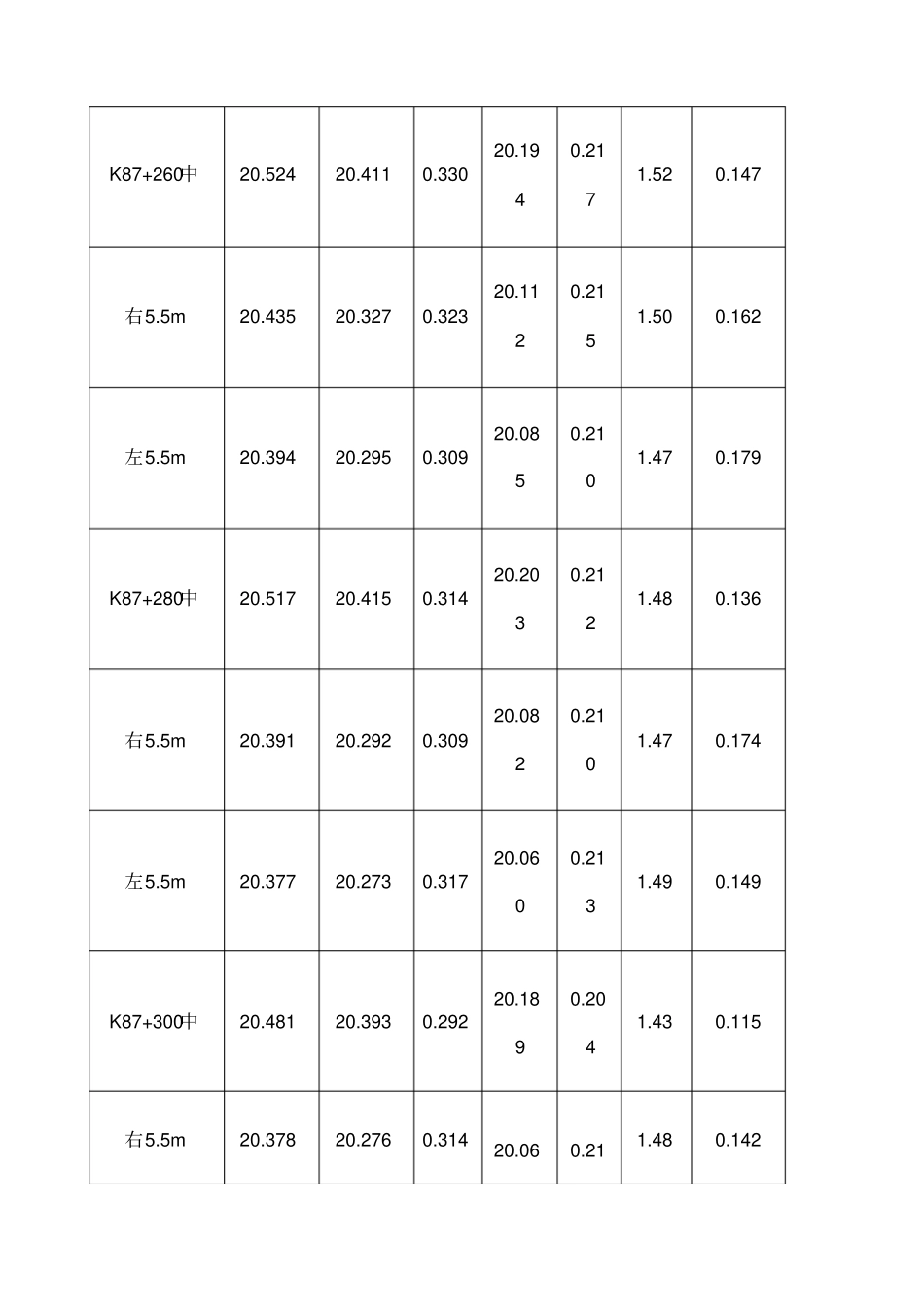

里程部位松铺高程压实高程松铺厚度底标高压实厚度松铺系数切入老路面深度左5
