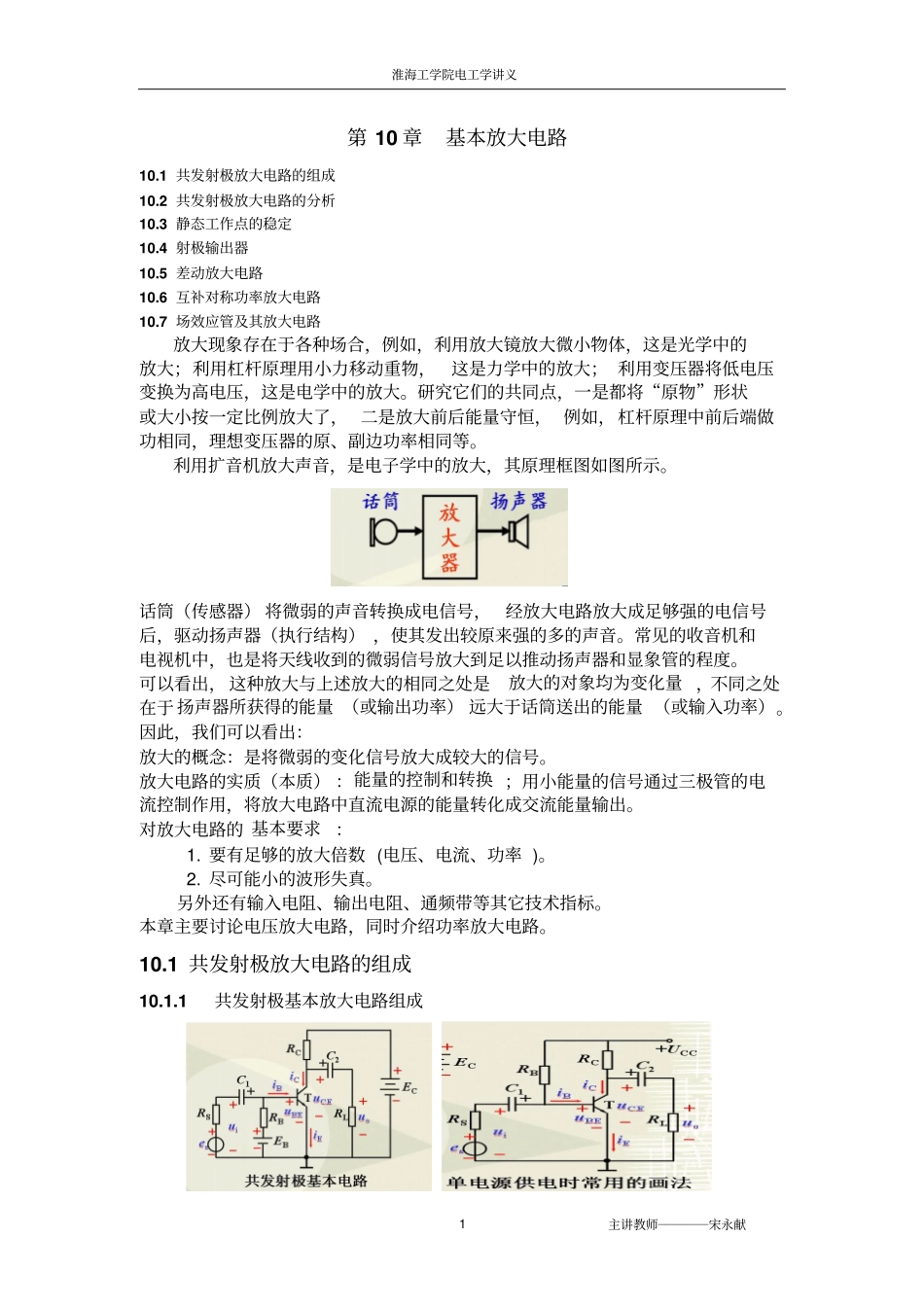

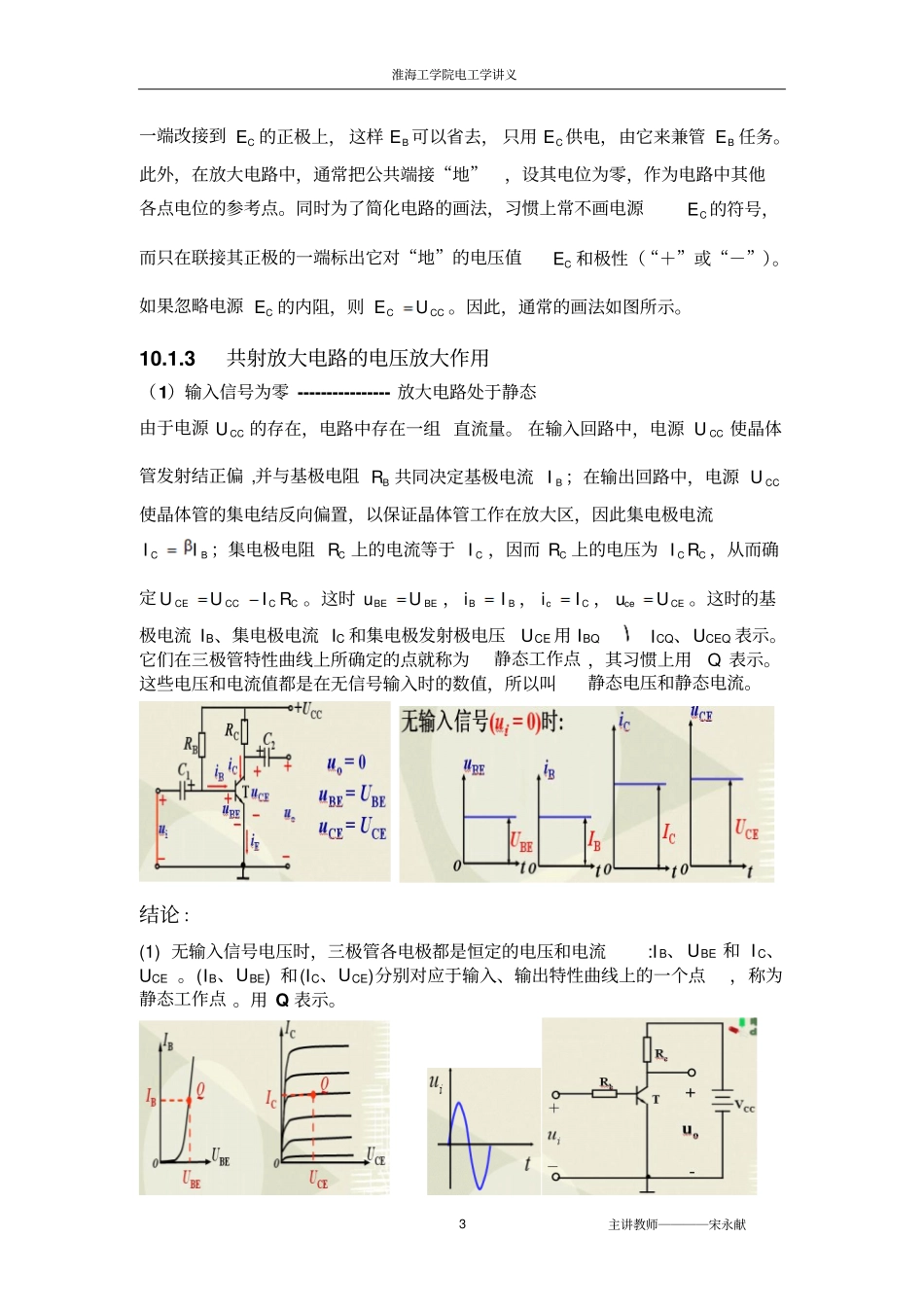

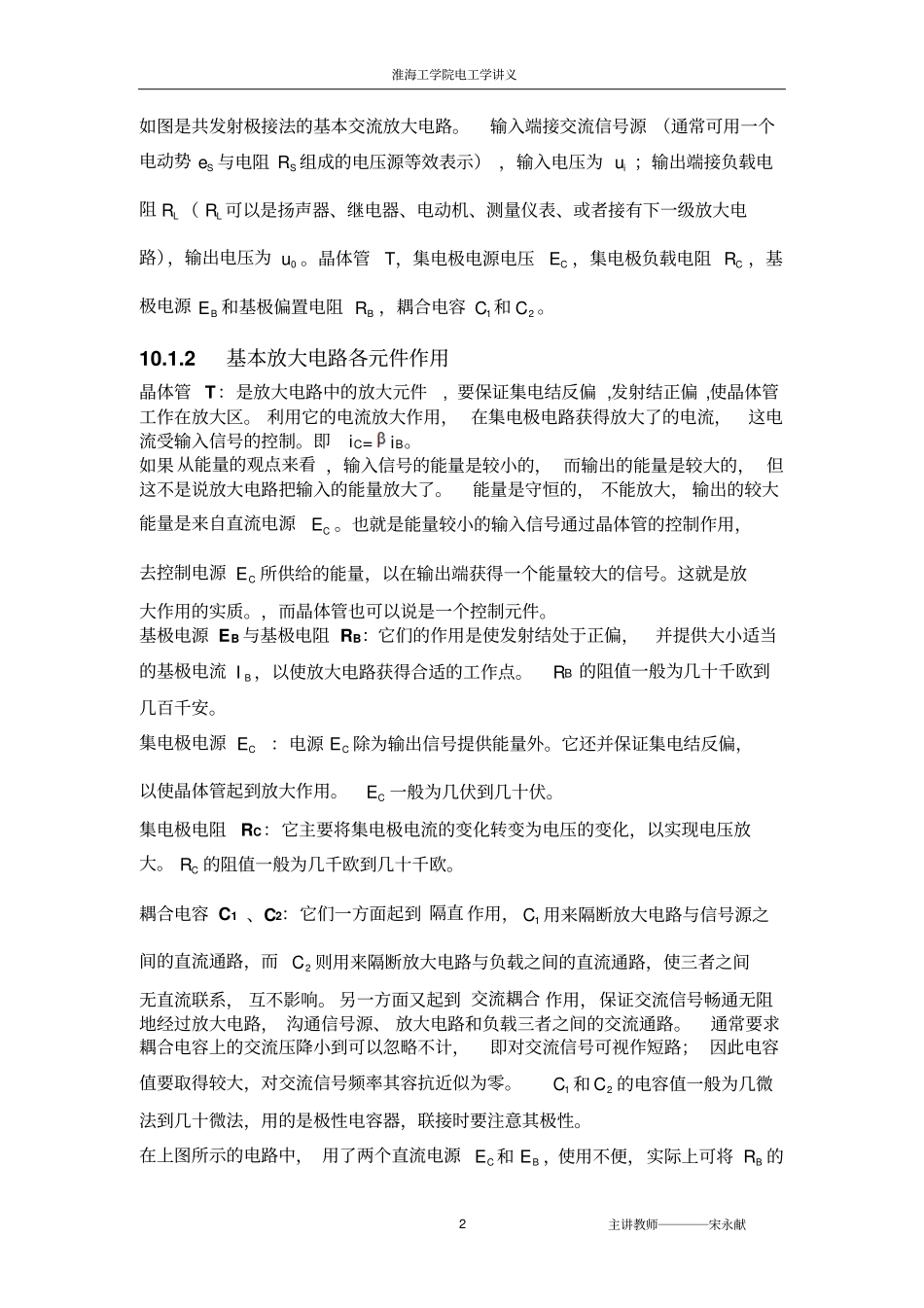

淮海工学院电工学讲义主讲教师――――宋永献1 第 10 章基本放大电路10.1 共发射极放大电路的组成10.2 共发射极放大电路的分析10.3 静态工作点的稳定10.4 射极输出器10.5 差动放大电路10.6 互补对称功率放大电路10.7 场效应管及其放大电路放大现象存在于各种场合，例如，利用放大镜放大微小物体，这是光学中的放大；利用杠杆原理用小力移动重物，这是力学中的放大； 利用变压器将低电压变换为高电压，这是电学中的放大。研究它们的共同点，一是都将“原物”形状或大小按一定比例放大了， 二是放大前后能量守恒， 例如，杠杆原理中前后端做功相同，理想变压器的原、副边功率相同等。利用扩音机放大声音，是电子学中的放大，其原理框图如图所示。话筒（传感器） 将微弱的声音转换成电信号，经放大电路放大成足够强的电信号后，驱动扬声器（执行结构） ，使其发出较原来强的多的声音。常见的收音机和电视机中，也是将天线收到的微弱信号放大到足以推动扬声器和显象管的程度。可以看出， 这种放大与上述放大的相同之处是放大的对象均为变化量 ，不同之处在于 扬声器所获得的能量 （或输出功率） 远大于话筒送出的能量 （或输入功率）。因此，我们可以看出：放大的概念：是将微弱的变化信号放大成较大的信号。放大电路的实质（本质） ：能量的控制和转换 ；用小能量的信号通过三极管的电流控制作用，将放大电路中直流电源的能量转化成交流能量输出。对放大电路的 基本要求：1. 要有足够的放大倍数 (电压、电流、功率 )。2. 尽可能小的波形失真。另外还有输入电阻、输出电阻、通频带等其它技术指标。本章主要讨论电压放大电路，同时介绍功率放大电路。10.1 共发射极放大电路的组成10.1.1 共发射极基本放大电路组成淮海工学院电工学讲义主讲教师――――宋永献2 如图是共发射极接法的基本交流放大电路。输入端接交流信号源 （通常可用一个电动势Se 与电阻SR 组成的电压源等效表示） ，输入电压为iu ；输出端接负载电阻LR （LR 可以是扬声器、继电器、电动机、测量仪表、或者接有下一级放大电路），输出电压为0u 。晶体管T，集电极电源电压CE ，集电极负载电阻CR ，基极电源BE 和基极偏置电阻BR ，耦合电容1C 和2C 。10.1.2 基本放大电路各元件作用晶体管 T：是放大电路中的放大元件, 要保证集电结反偏 ,发射结正偏 ,使晶体管工作在放大区。 利用它的电流放大作用， 在集电极电路获得放大了的电流，这...
