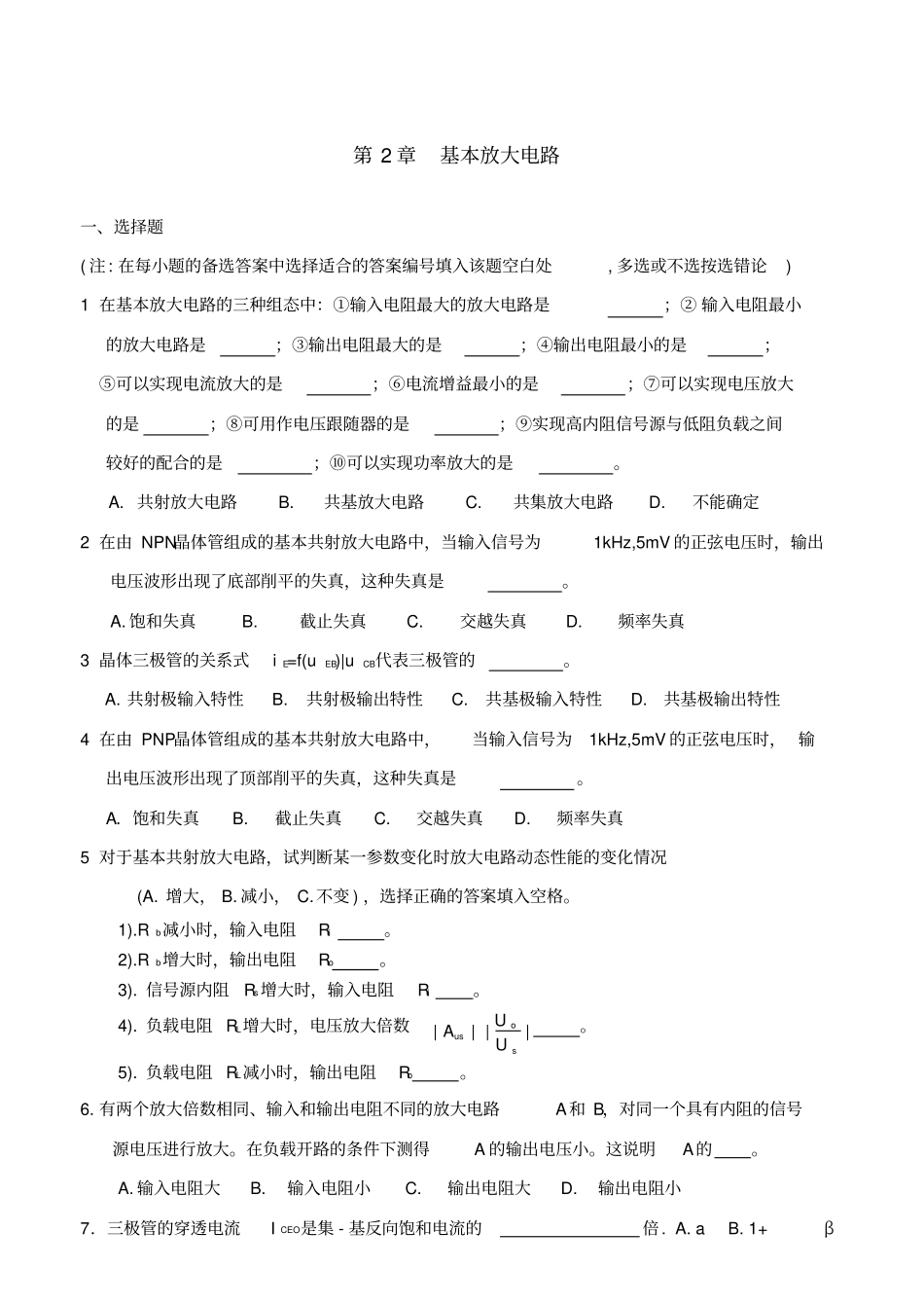

第 2 章基本放大电路一、选择题( 注: 在每小题的备选答案中选择适合的答案编号填入该题空白处, 多选或不选按选错论) 1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是；② 输入电阻最小的放大电路是；③输出电阻最大的是；④输出电阻最小的是；⑤可以实现电流放大的是；⑥电流增益最小的是；⑦可以实现电压放大的是；⑧可用作电压跟随器的是；⑨实现高内阻信号源与低阻负载之间较好的配合的是；⑩可以实现功率放大的是。 A. 共射放大电路 B.共基放大电路 C.共集放大电路 D.不能确定2 在由 NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是。A. 饱和失真 B.截止失真 C.交越失真 D.频率失真3 晶体三极管的关系式i E=f(uEB)|uCB代表三极管的。 A. 共射极输入特性 B.共射极输出特性 C.共基极输入特性 D.共基极输出特性4 在由 PNP晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时， 输出电压波形出现了顶部削平的失真，这种失真是。A．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A. 增大， B. 减小， C.不变 ) ，选择正确的答案填入空格。1).R b减小时，输入电阻Ri 。2).R b增大时，输出电阻Ro。3). 信号源内阻Rs增大时，输入电阻Ri 。4). 负载电阻 RL增大时，电压放大倍数|| ||oussUAU。5). 负载电阻 RL减小时，输出电阻Ro。6. 有两个放大倍数相同、输入和输出电阻不同的放大电路A和 B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下测得A 的输出电压小。这说明A的。A. 输入电阻大 B.输入电阻小 C.输出电阻大 D.输出电阻小7．三极管的穿透电流I CEO是集 - 基反向饱和电流的倍. A. a B. 1+βC. β8．如图 1 所示的电路中的三极管为硅管，β =50，通过估算 , 可判断电路工作在______区。如图 2 所示的电路中的三极管为硅管，β =50，通过估算 , 可判断电路工作在______区。如图 3 所示的电路中的三极管为硅管，β =50，通过估算 , 可判断电路工作在______区。A. 放大区 B.饱和区 C. 截止区图 1 图 2 图 3 图 49 如图 4 所示放大电路中，①若Rb=100kΩ ，Rc=Ω ，三极管的β =80，在静态时，该三极管处于 _________； A. 放大状态 B. 饱和状态 C. ...
