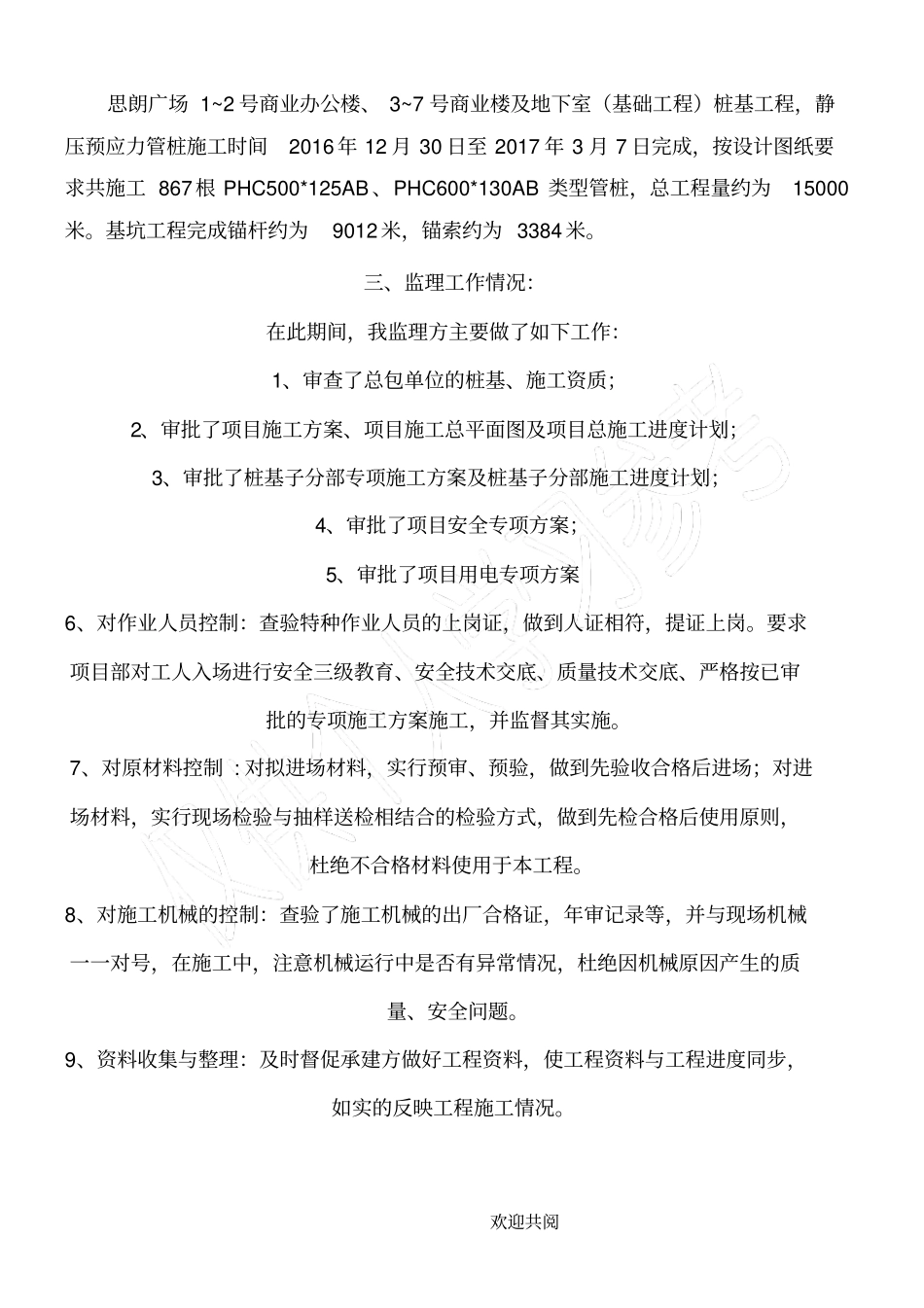

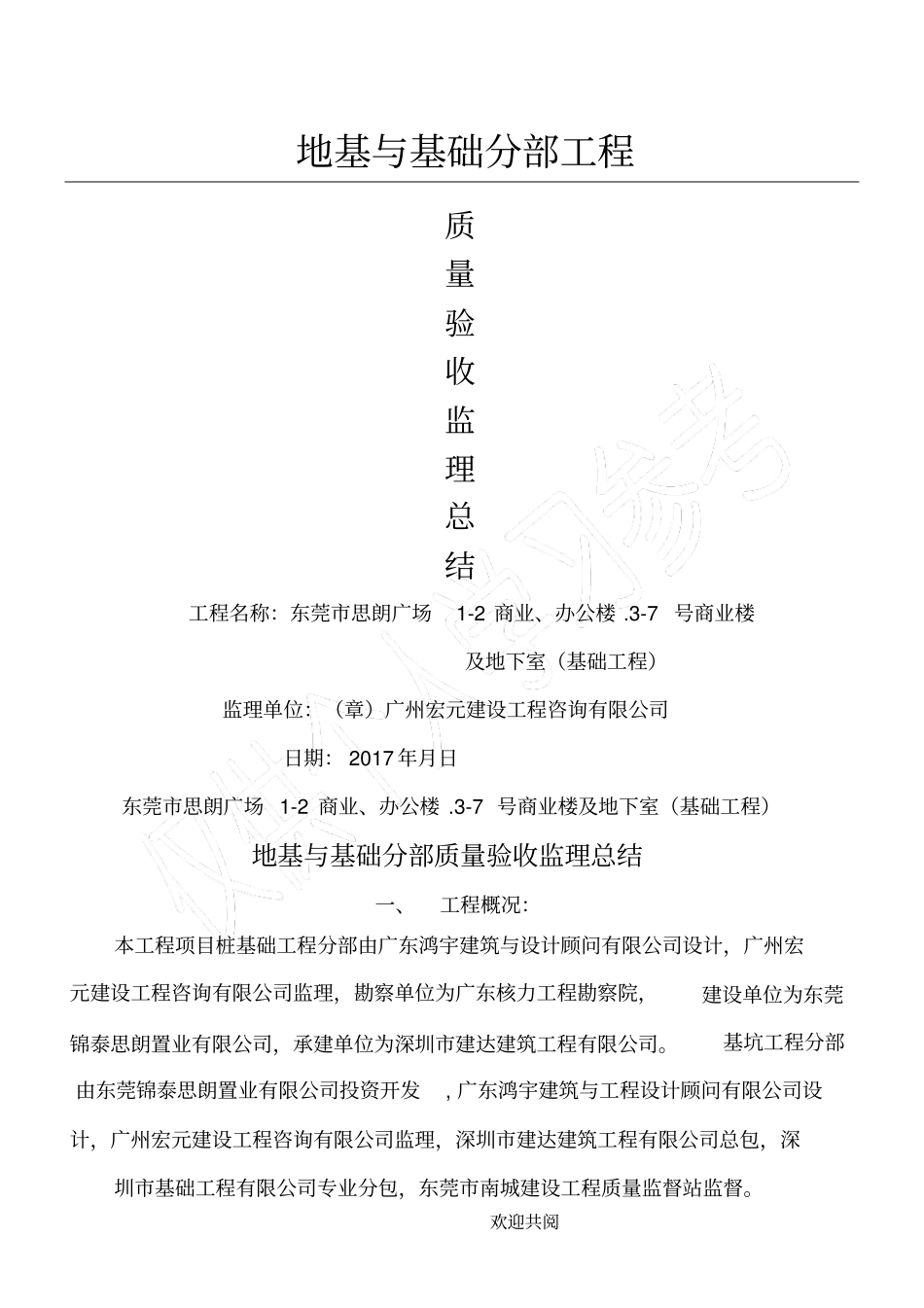

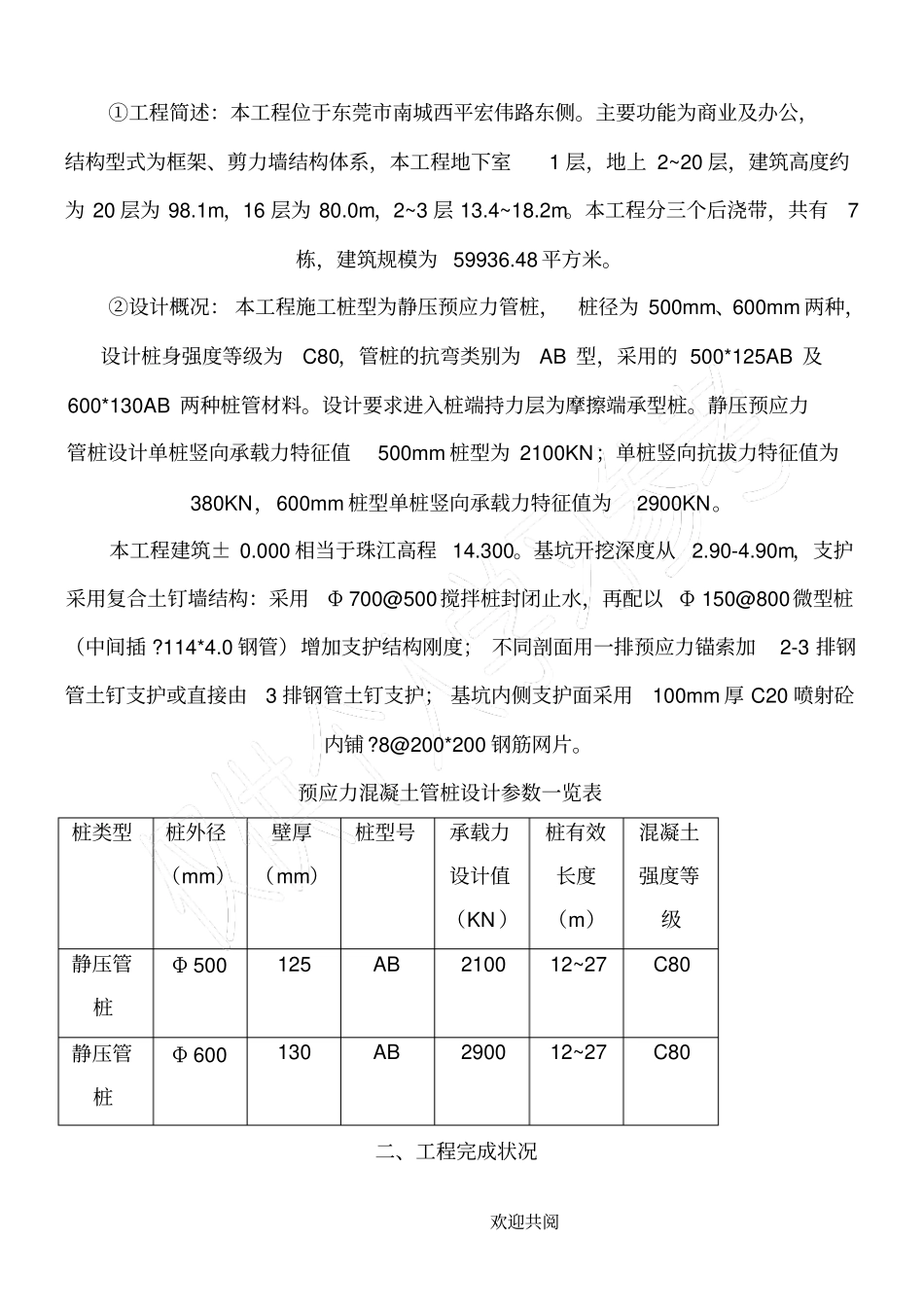

欢迎共阅地基与基础分部工程质量验收监理总结工程名称：东莞市思朗广场1-2 商业、办公楼 .3-7 号商业楼及地下室（基础工程）监理单位：（章）广州宏元建设工程咨询有限公司日期： 2017 年月日东莞市思朗广场 1-2 商业、办公楼 .3-7 号商业楼及地下室（基础工程）地基与基础分部质量验收监理总结一、工程概况：本工程项目桩基础工程分部由广东鸿宇建筑与设计顾问有限公司设计，广州宏元建设工程咨询有限公司监理，勘察单位为广东核力工程勘察院，建设单位为东莞锦泰思朗置业有限公司，承建单位为深圳市建达建筑工程有限公司。基坑工程分部由东莞锦泰思朗置业有限公司投资开发, 广东鸿宇建筑与工程设计顾问有限公司设计，广州宏元建设工程咨询有限公司监理，深圳市建达建筑工程有限公司总包，深圳市基础工程有限公司专业分包，东莞市南城建设工程质量监督站监督。欢迎共阅①工程简述：本工程位于东莞市南城西平宏伟路东侧。主要功能为商业及办公，结构型式为框架、剪力墙结构体系，本工程地下室1 层，地上 2~20 层，建筑高度约为 20 层为 98.1m，16 层为 80.0m，2~3 层 13.4~18.2m。本工程分三个后浇带，共有7栋，建筑规模为 59936.48 平方米。②设计概况： 本工程施工桩型为静压预应力管桩，桩径为 500mm、600mm 两种，设计桩身强度等级为C80，管桩的抗弯类别为AB 型，采用的 500*125AB 及600*130AB 两种桩管材料。设计要求进入桩端持力层为摩擦端承型桩。静压预应力管桩设计单桩竖向承载力特征值500mm 桩型为 2100KN；单桩竖向抗拔力特征值为380KN，600mm 桩型单桩竖向承载力特征值为2900KN。本工程建筑± 0.000 相当于珠江高程 14.300。基坑开挖深度从2.90-4.90m，支护采用复合土钉墙结构：采用Φ 700@500搅拌桩封闭止水，再配以Φ 150@800微型桩（中间插 ?114*4.0 钢管）增加支护结构刚度； 不同剖面用一排预应力锚索加2-3 排钢管土钉支护或直接由3 排钢管土钉支护； 基坑内侧支护面采用100mm 厚 C20 喷射砼内铺?8@200*200 钢筋网片。预应力混凝土管桩设计参数一览表桩类型桩外径（mm）壁厚（mm）桩型号承载力设计值（KN ）桩有效长度（m）混凝土强度等级静压管桩Φ 500125 AB 2100 12~27 C80 静压管桩Φ 600130 AB 2900 12~27 C80 二、工程完成状况欢迎共阅思朗广场 1~2 号商业办公楼、 3~7 号商业楼及地下室（基础工程）桩基工程，静压预应力管桩施工时间2016 年 12 月 3...
