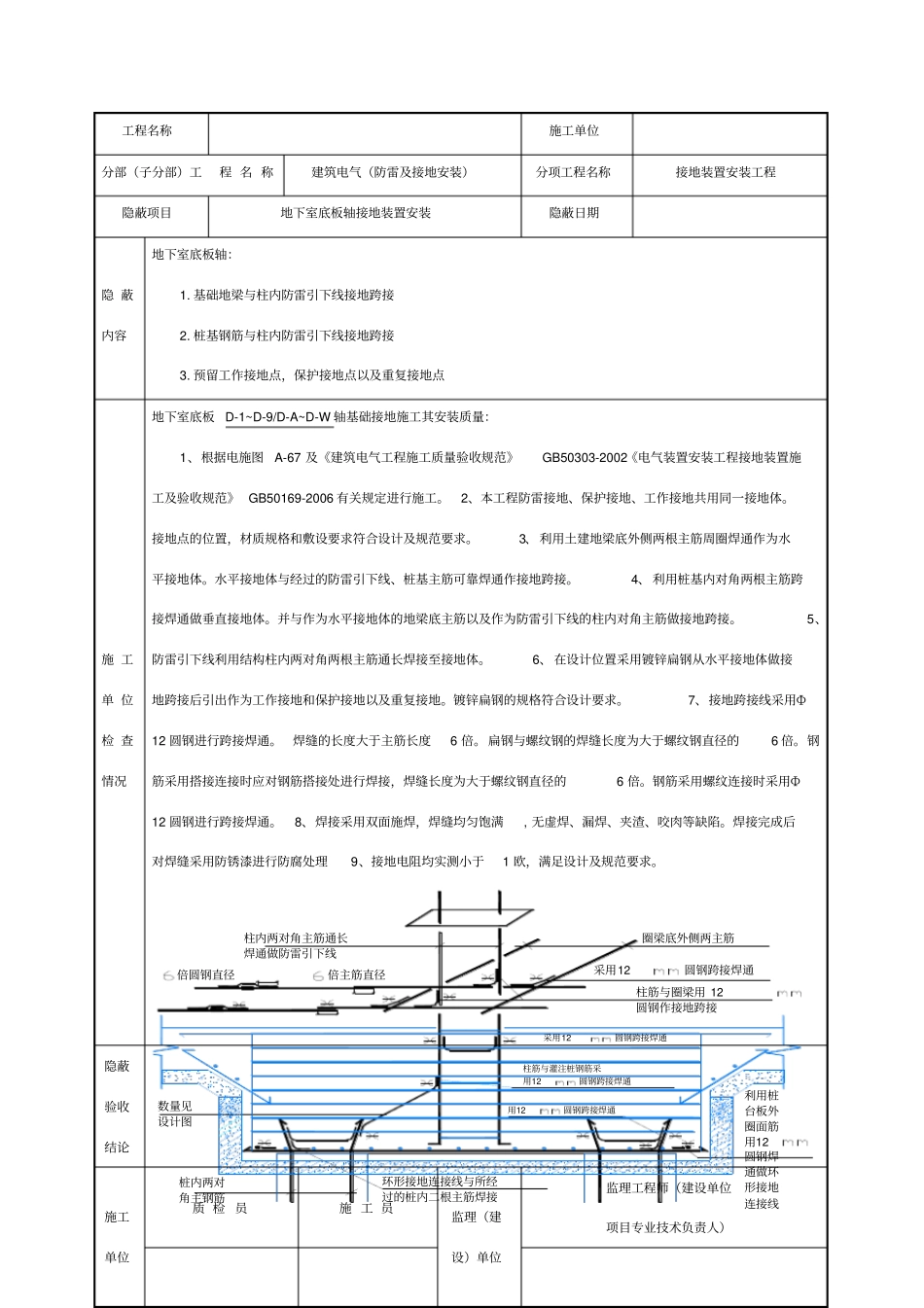

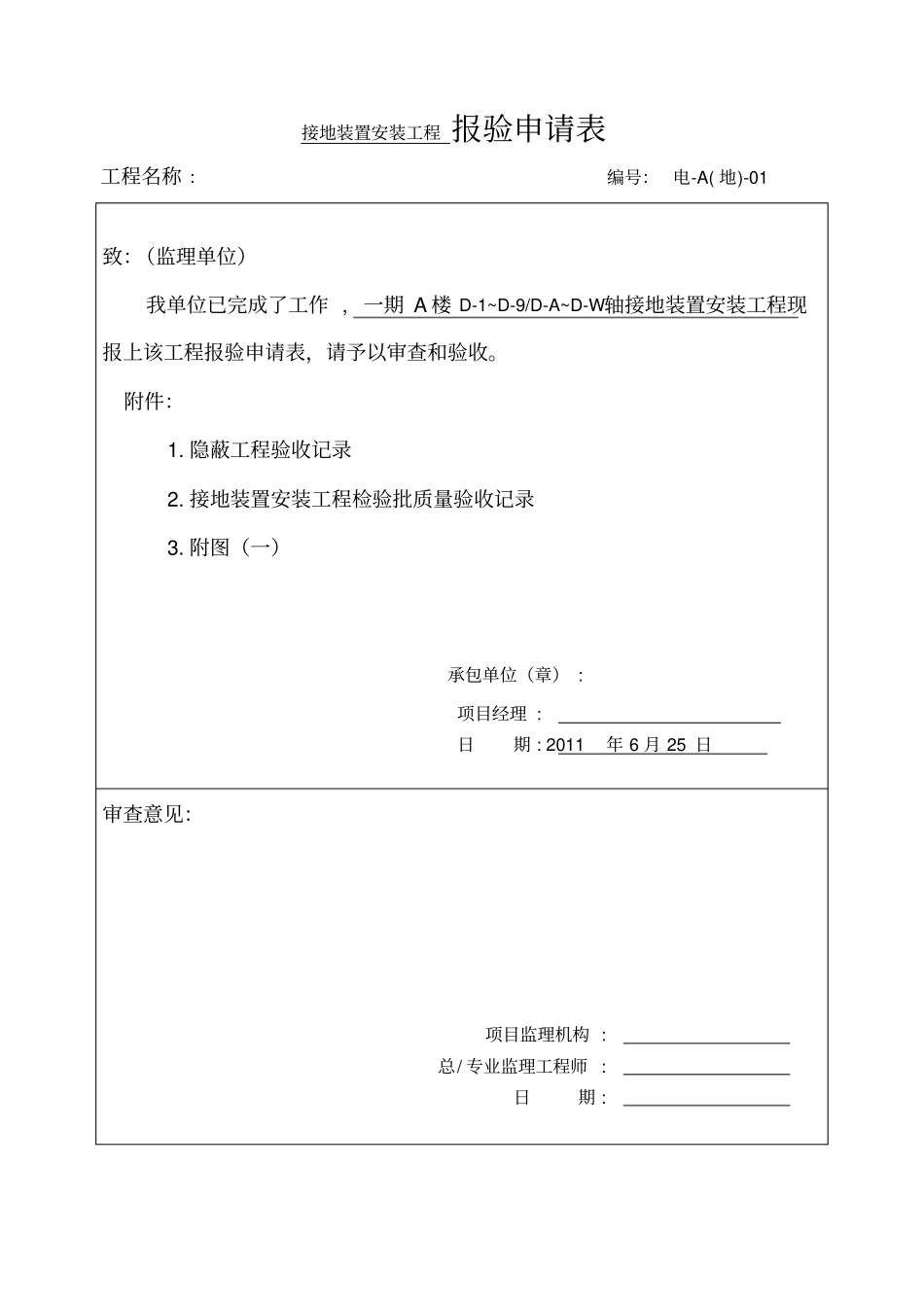

接地装置安装工程 报验申请表工程名称 ：编号： 电-A( 地)-01致：（监理单位）我单位已完成了工作 , 一期 A 楼 D-1~D-9/D-A~D-W轴接地装置安装工程现报上该工程报验申请表，请予以审查和验收。附件：1. 隐蔽工程验收记录2. 接地装置安装工程检验批质量验收记录3. 附图（一）承包单位（章） : 项目经理 : 日期 : 2011 年 6 月 25 日审查意见：项目监理机构 : 总/ 专业监理工程师 : 日期 : 隐 蔽 工 程 验 收 记 录工程名称施工单位分部（子分部）工程 名 称建筑电气（防雷及接地安装）分项工程名称接地装置安装工程隐蔽项目地下室底板轴接地装置安装隐蔽日期隐 蔽内容地下室底板轴：1. 基础地梁与柱内防雷引下线接地跨接2. 桩基钢筋与柱内防雷引下线接地跨接3. 预留工作接地点，保护接地点以及重复接地点施 工单 位检 查情况地下室底板D-1~D-9/D-A~D-W 轴基础接地施工其安装质量：1、根据电施图A-67 及《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程接地装置施工及验收规范》 GB50169-2006 有关规定进行施工。2、本工程防雷接地、保护接地、工作接地共用同一接地体。接地点的位置，材质规格和敷设要求符合设计及规范要求。3、 利用土建地梁底外侧两根主筋周圈焊通作为水平接地体。水平接地体与经过的防雷引下线、桩基主筋可靠焊通作接地跨接。4、 利用桩基内对角两根主筋跨接焊通做垂直接地体。并与作为水平接地体的地梁底主筋以及作为防雷引下线的柱内对角主筋做接地跨接。5、防雷引下线利用结构柱内两对角两根主筋通长焊接至接地体。6、 在设计位置采用镀锌扁钢从水平接地体做接地跨接后引出作为工作接地和保护接地以及重复接地。镀锌扁钢的规格符合设计要求。7、接地跨接线采用Ф12 圆钢进行跨接焊通。焊缝的长度大于主筋长度6 倍。 扁钢与螺纹钢的焊缝长度为大于螺纹钢直径的6 倍。钢筋采用搭接连接时应对钢筋搭接处进行焊接，焊缝长度为大于螺纹钢直径的6 倍。钢筋采用螺纹连接时采用Ф12 圆钢进行跨接焊通。8、焊接采用双面施焊，焊缝均匀饱满, 无虚焊、漏焊、夹渣、咬肉等缺陷。焊接完成后对焊缝采用防锈漆进行防腐处理9、接地电阻均实测小于1 欧，满足设计及规范要求。采用12圆钢跨接焊通柱筋与灌注桩钢筋采用12圆钢跨接焊通用12圆钢跨接焊通柱内两对角主筋通长焊通做防雷引下线圈梁底外侧两主筋采用12圆钢跨接焊通柱筋与圈梁用 12圆钢作接地跨接倍圆钢直...
