塑料模具材料讲解VIP免费

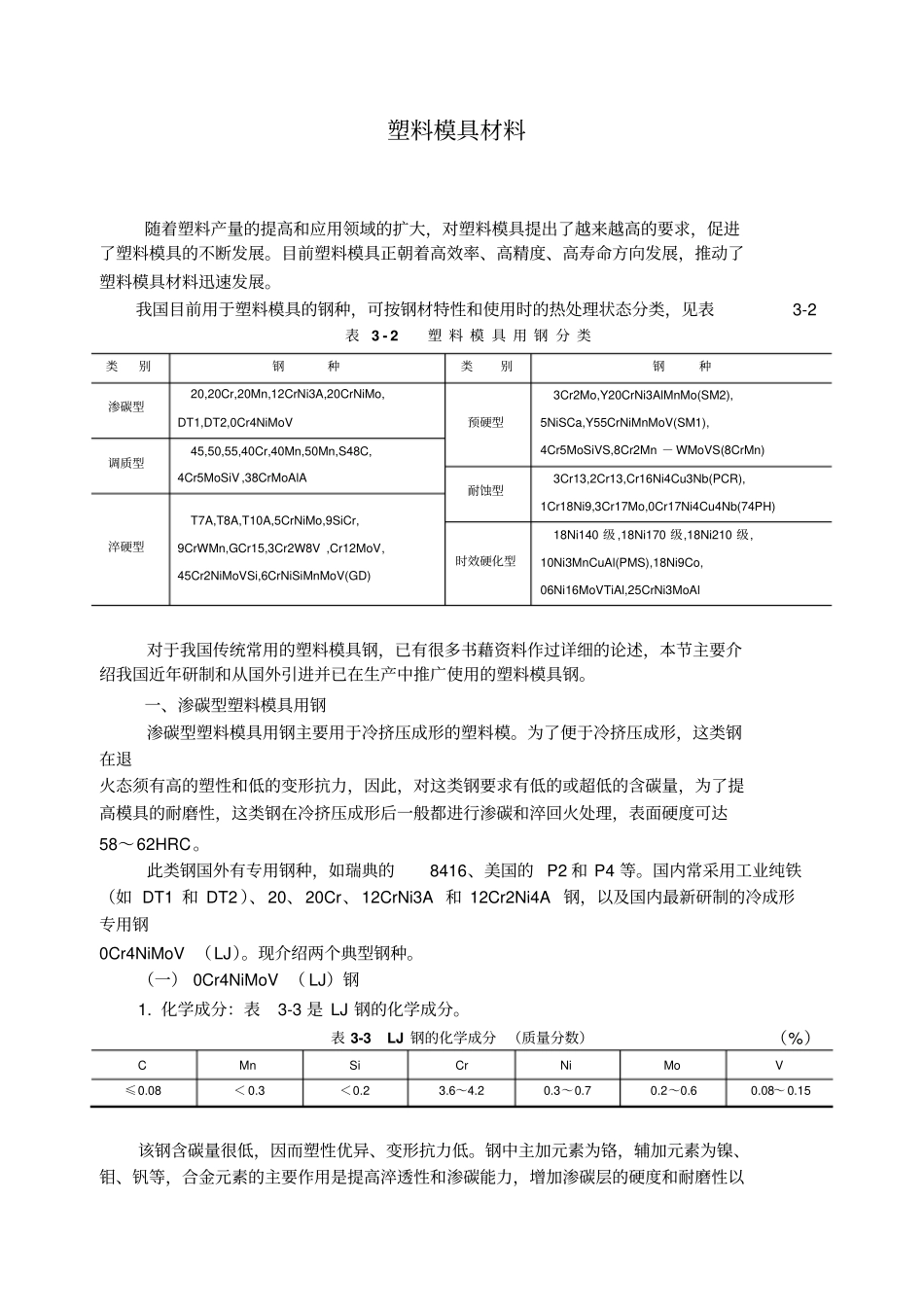

塑料模具材料随着塑料产量的提高和应用领域的扩大，对塑料模具提出了越来越高的要求，促进了塑料模具的不断发展。目前塑料模具正朝着高效率、高精度、高寿命方向发展，推动了塑料模具材料迅速发展。我国目前用于塑料模具的钢种，可按钢材特性和使用时的热处理状态分类，见表3-2 表3 - 2塑 料 模 具 用 钢 分 类类别钢种类别钢种渗碳型20,20Cr,20Mn,12CrNi3A,20CrNiMo, DT1,DT2,0Cr4NiMoV 预硬型3Cr2Mo,Y20CrNi3AlMnMo(SM2), 5NiSCa,Y55CrNiMnMoV(SM1), 4Cr5MoSiVS,8Cr2Mn － WMoVS(8CrMn) 调质型45,50,55,40Cr,40Mn,50Mn,S48C, 4Cr5MoSiV ,38CrMoAlA 耐蚀型3Cr13,2Cr13,Cr16Ni4Cu3Nb(PCR), 1Cr18Ni9,3Cr17Mo,0Cr17Ni4Cu4Nb(74PH) 淬硬型T7A,T8A,T10A,5CrNiMo,9SiCr, 9CrWMn,GCr15,3Cr2W8V ,Cr12MoV, 45Cr2NiMoVSi,6CrNiSiMnMoV(GD) 时效硬化型18Ni140 级 ,18Ni170 级,18Ni210 级, 10Ni3MnCuAl(PMS),18Ni9Co, 06Ni16MoVTiAl,25CrNi3MoAl 对于我国传统常用的塑料模具钢，已有很多书藉资料作过详细的论述，本节主要介绍我国近年研制和从国外引进并已在生产中推广使用的塑料模具钢。一、渗碳型塑料模具用钢渗碳型塑料模具用钢主要用于冷挤压成形的塑料模。为了便于冷挤压成形，这类钢在退火态须有高的塑性和低的变形抗力，因此，对这类钢要求有低的或超低的含碳量，为了提高模具的耐磨性，这类钢在冷挤压成形后一般都进行渗碳和淬回火处理，表面硬度可达58～62HRC。此类钢国外有专用钢种，如瑞典的8416、美国的 P2 和 P4 等。国内常采用工业纯铁（如 DT1 和 DT2 ）、20、20Cr、12CrNi3A 和 12Cr2Ni4A 钢，以及国内最新研制的冷成形专用钢0Cr4NiMoV （LJ）。现介绍两个典型钢种。（一） 0Cr4NiMoV （ LJ）钢1. 化学成分：表3-3 是 LJ 钢的化学成分。表 3-3 LJ 钢的化学成分 （质量分数）（%）C Mn Si Cr Ni Mo V ≤0.08 ＜ 0.3 ＜0.2 3.6～4.2 0.3～0.7 0.2～0.6 0.08～ 0.15 该钢含碳量很低，因而塑性优异、变形抗力低。钢中主加元素为铬，辅加元素为镍、钼、钒等，合金元素的主要作用是提高淬透性和渗碳能力，增加渗碳层的硬度和耐磨性以及心部的强韧性。2.工艺性能： LJ 钢具有良好的锻造性能和热处理工艺性。锻造工艺：加热温度1230℃，始锻温度1200℃，终锻温度900℃。退火工艺：加热880℃，保温 2ｈ，随炉缓冷至（冷速约40℃／ h）650℃后出炉空冷，退火硬度100～10...
