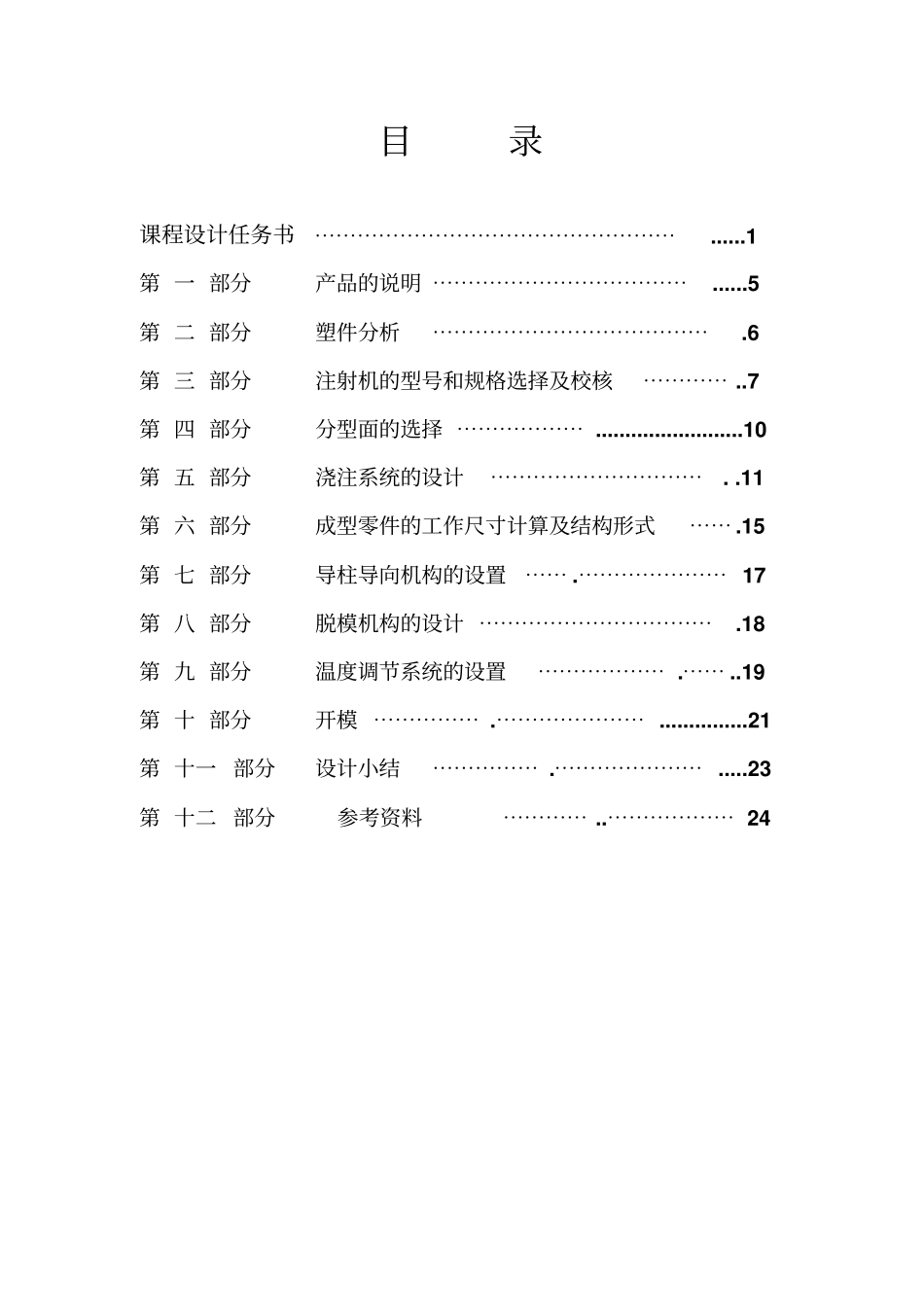

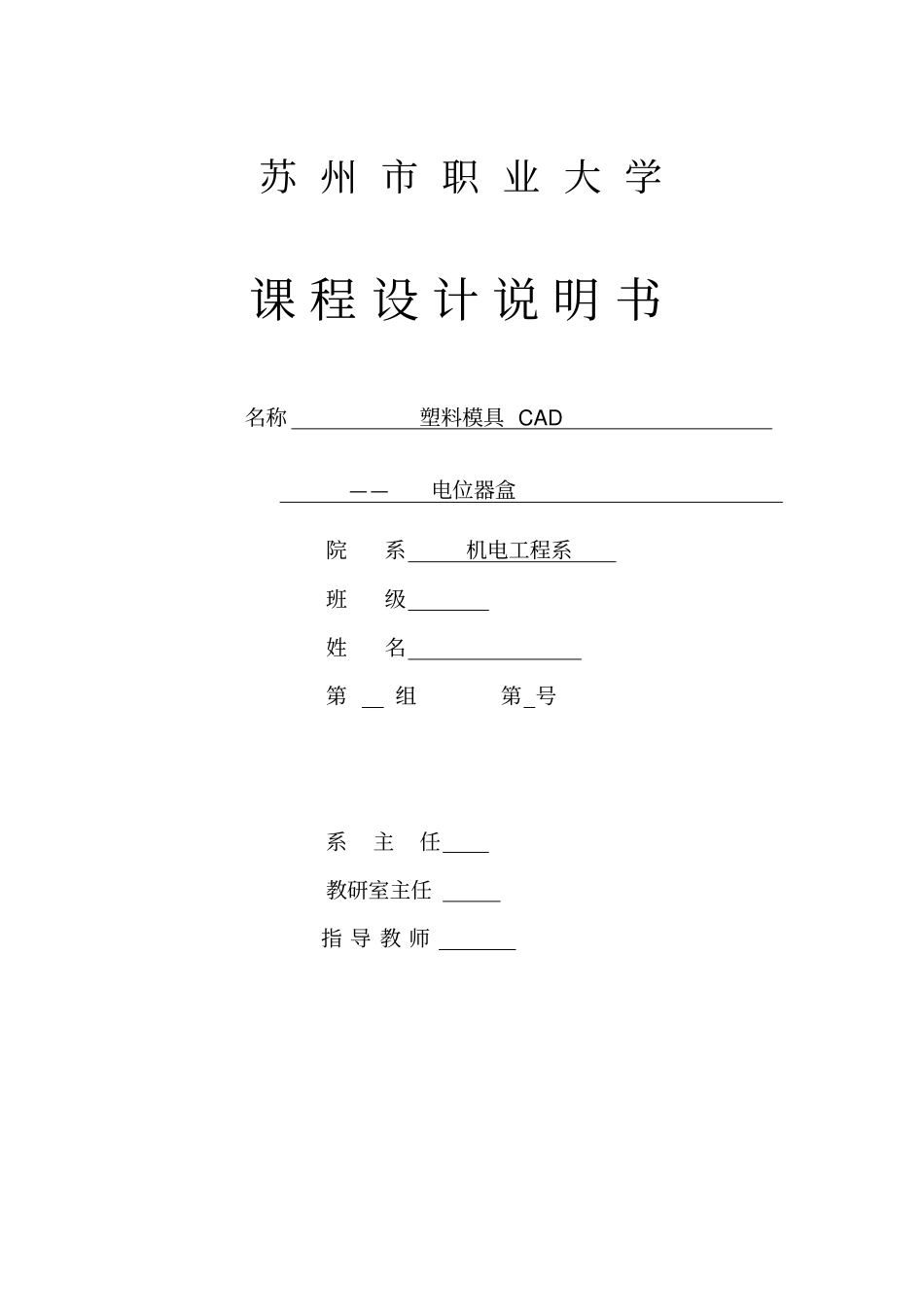

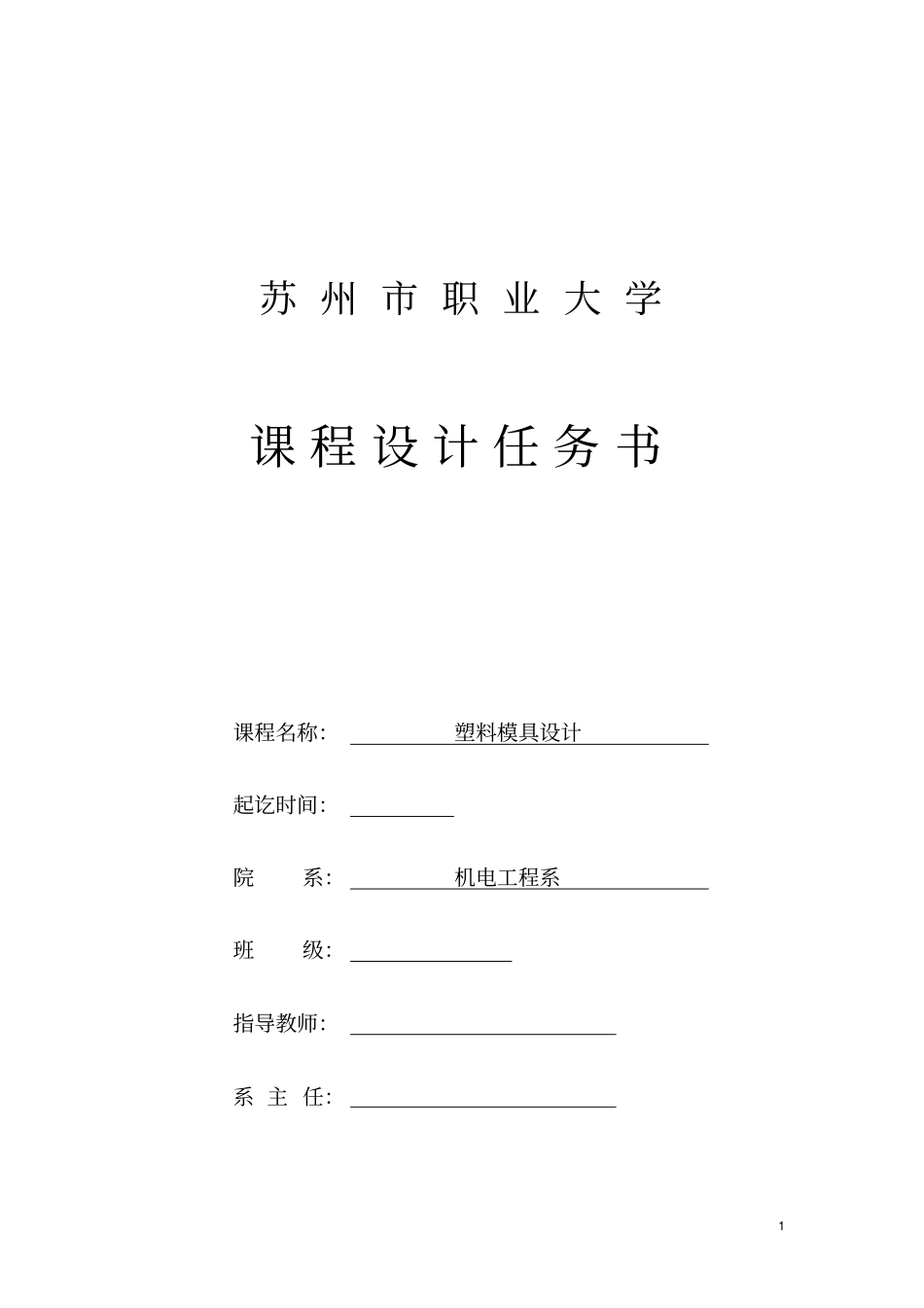

苏 州 市 职 业 大 学课 程 设 计 说 明 书名称塑料模具 CAD ——电位器盒院系机电工程系班级姓名第组第 号系主任教研室主任指 导 教 师目录课程设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯......1第 一 部分产品的说明 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯......5 第 二 部分塑件分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ .6 第 三 部分注射机的型号和规格选择及校核⋯⋯⋯⋯ ..7 第 四 部分分型面的选择 ⋯⋯⋯⋯⋯⋯ .........................10 第 五 部分浇注系统的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. .11 第 六 部分成型零件的工作尺寸计算及结构形式⋯⋯ .15 第 七 部分导柱导向机构的设置⋯⋯ .⋯⋯⋯⋯⋯⋯⋯ 17 第 八 部分脱模机构的设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.18 第 九 部分温度调节系统的设置⋯⋯⋯⋯⋯⋯ .⋯⋯ ..19 第 十 部分开模 ⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯⋯ ...............21 第 十一 部分设计小结⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯⋯ .....23 第 十二 部分参考资料⋯⋯⋯⋯ ..⋯⋯⋯⋯⋯⋯ 24 1 苏 州 市 职 业 大 学课 程 设 计 任 务 书课程名称：塑料模具设计起讫时间：院系：机电工程系班级：指导教师：系 主 任：2 一、课程设计课题：注塑模具CAD 分组设计指定塑料件的注塑模具：第一组：皂盒上盖 7人第二组：外壳 7人第三组：电位器盒 7人第四组：饭盒盖 6人第五组：修正带盒上盖 2 7人第六组：继电器盖 7人第七组：修正带盒上盖1 7人3 二、课程设计要求1，运用 PRO/E或 UG NX软件进行设计；2，根据提供的图纸和参考结构设计工艺可行的塑料件3D模型；3，运用模具 CAD模块设计塑料件模具的工作零件，并设计浇注系统，要求 1 出 2，采用侧浇口或点浇口；4，从模架库调用合理的标准模架；5，设计模具的所有结构零件；6，进行模具装配；7，运用 3 转 2 功能绘制料件、模具装配体的2D图；8，运用 Word编写课程设计说明书。4 三、课程设计工作量（进度要求）1，根据提供的图纸和参考结构设计工艺可行的塑料件3D模型；2，运用模具 CAD模块设计塑料件模具的工作零件，并设计浇注系统，要求1 出 2，采用侧浇口或点浇口；3，从模架库调用合理的标准模架；设计模具的所有结构零件；4，进行模具装配；5，运用 3 转 2 功能绘制料件、模具装配体的2D图；6，运用 Word编写课程设计说明书并打印；7，上交课程设计说明书书面资料及所有课程设...
