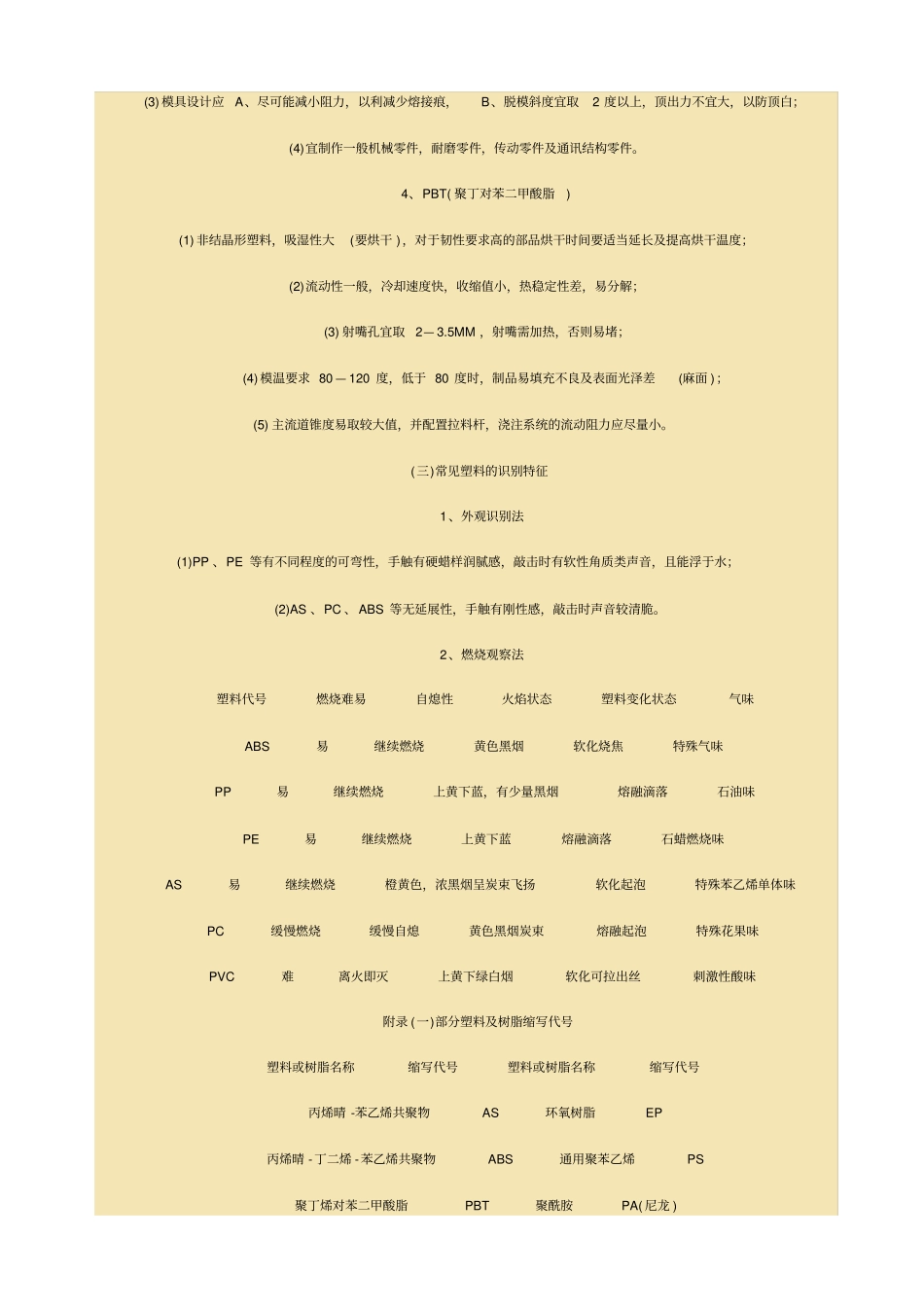

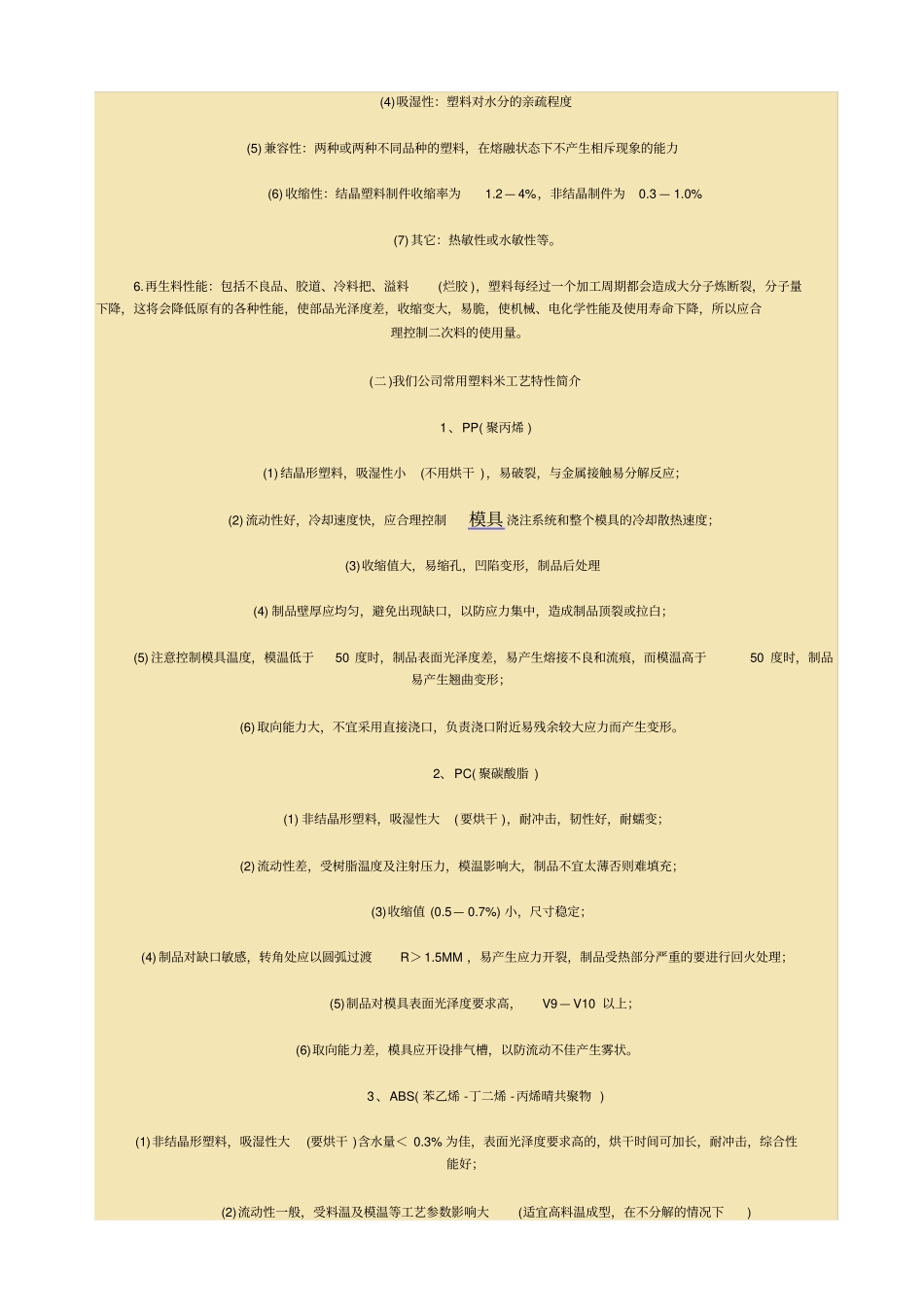

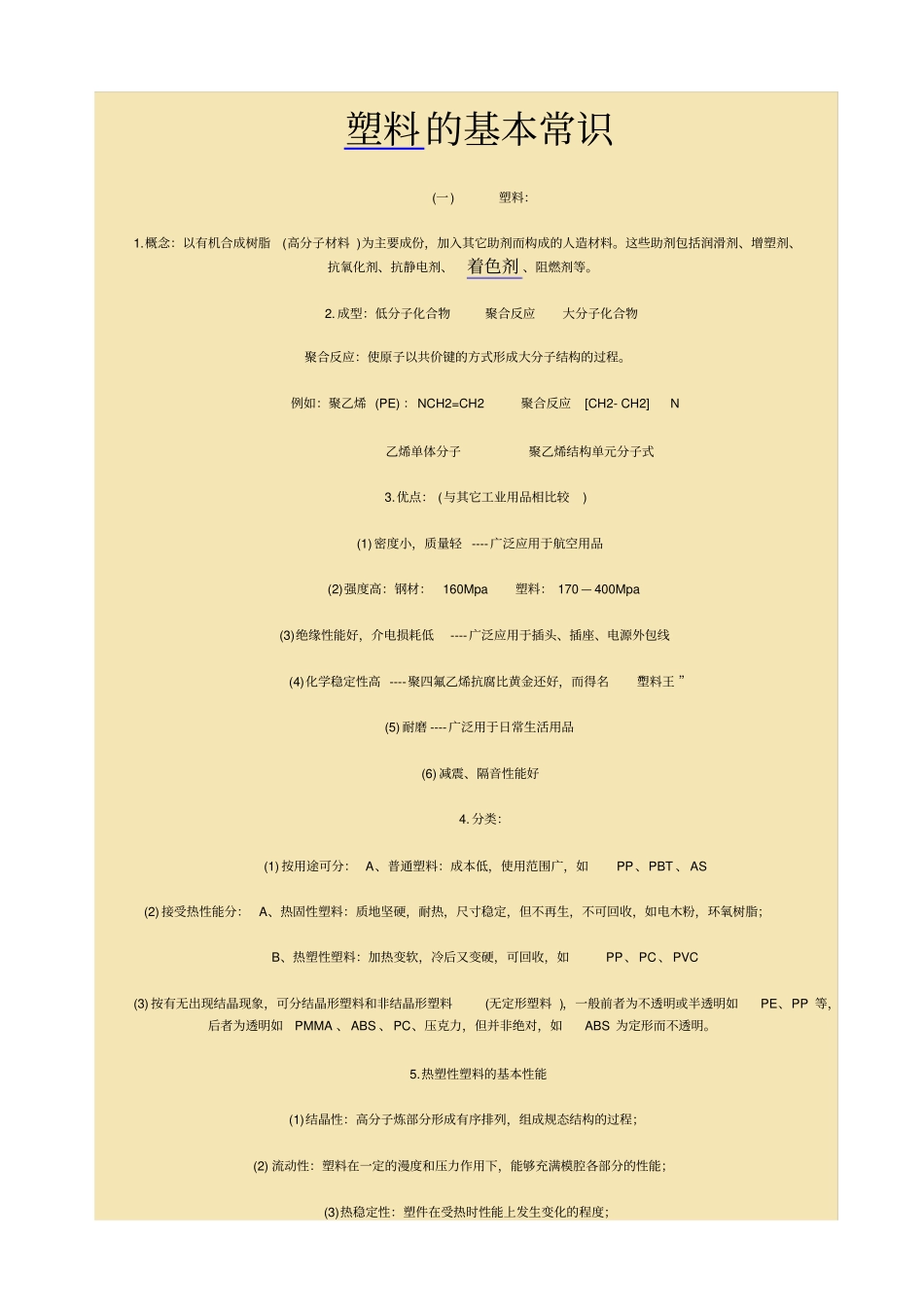

塑料的基本常识(一 ) 塑料：1.概念：以有机合成树脂(高分子材料 )为主要成份，加入其它助剂而构成的人造材料。这些助剂包括润滑剂、增塑剂、抗氧化剂、抗静电剂、 着色剂 、阻燃剂等。2. 成型：低分子化合物聚合反应大分子化合物聚合反应：使原子以共价键的方式形成大分子结构的过程。例如：聚乙烯 (PE) ： NCH2=CH2 聚合反应[CH2- CH2] N 乙烯单体分子聚乙烯结构单元分子式3.优点： (与其它工业用品相比较) (1) 密度小，质量轻 ----广泛应用于航空用品(2)强度高：钢材：160Mpa 塑料： 170 — 400Mpa (3)绝缘性能好，介电损耗低----广泛应用于插头、插座、电源外包线(4)化学稳定性高 ----聚四氟乙烯抗腐比黄金还好，而得名“塑料王 ”(5) 耐磨 ----广泛用于日常生活用品(6) 减震、隔音性能好4. 分类：(1) 按用途可分： A、普通塑料：成本低，使用范围广，如PP、PBT 、 AS (2) 接受热性能分： A、热固性塑料：质地坚硬，耐热，尺寸稳定，但不再生，不可回收，如电木粉，环氧树脂；B、热塑性塑料：加热变软，冷后又变硬，可回收，如PP、 PC、 PVC (3) 按有无出现结晶现象，可分结晶形塑料和非结晶形塑料(无定形塑料 )，一般前者为不透明或半透明如PE、PP 等，后者为透明如PMMA 、 ABS 、 PC、压克力，但并非绝对，如ABS 为定形而不透明。5.热塑性塑料的基本性能(1)结晶性：高分子炼部分形成有序排列，组成规态结构的过程；(2) 流动性：塑料在一定的漫度和压力作用下，能够充满模腔各部分的性能；(3)热稳定性：塑件在受热时性能上发生变化的程度；(4)吸湿性：塑料对水分的亲疏程度(5) 兼容性：两种或两种不同品种的塑料，在熔融状态下不产生相斥现象的能力(6) 收缩性：结晶塑料制件收缩率为1.2— 4%，非结晶制件为0.3 — 1.0% (7) 其它：热敏性或水敏性等。6.再生料性能：包括不良品、胶道、冷料把、溢料(烂胶 )，塑料每经过一个加工周期都会造成大分子炼断裂，分子量下降，这将会降低原有的各种性能，使部品光泽度差，收缩变大，易脆，使机械、电化学性能及使用寿命下降，所以应合理控制二次料的使用量。(二 )我们公司常用塑料米工艺特性简介1、PP( 聚丙烯 ) (1) 结晶形塑料，吸湿性小(不用烘干 )，易破裂，与金属接触易分解反应；(2) 流动性好，冷却速度快，应合理控制模具 浇注系统和整个模具的冷却散热速度；(3)收缩值大，易缩孔，凹陷变形，制品后处理(4) 制品壁厚应均匀，避免...
