塑胶件检验规范VIP免费

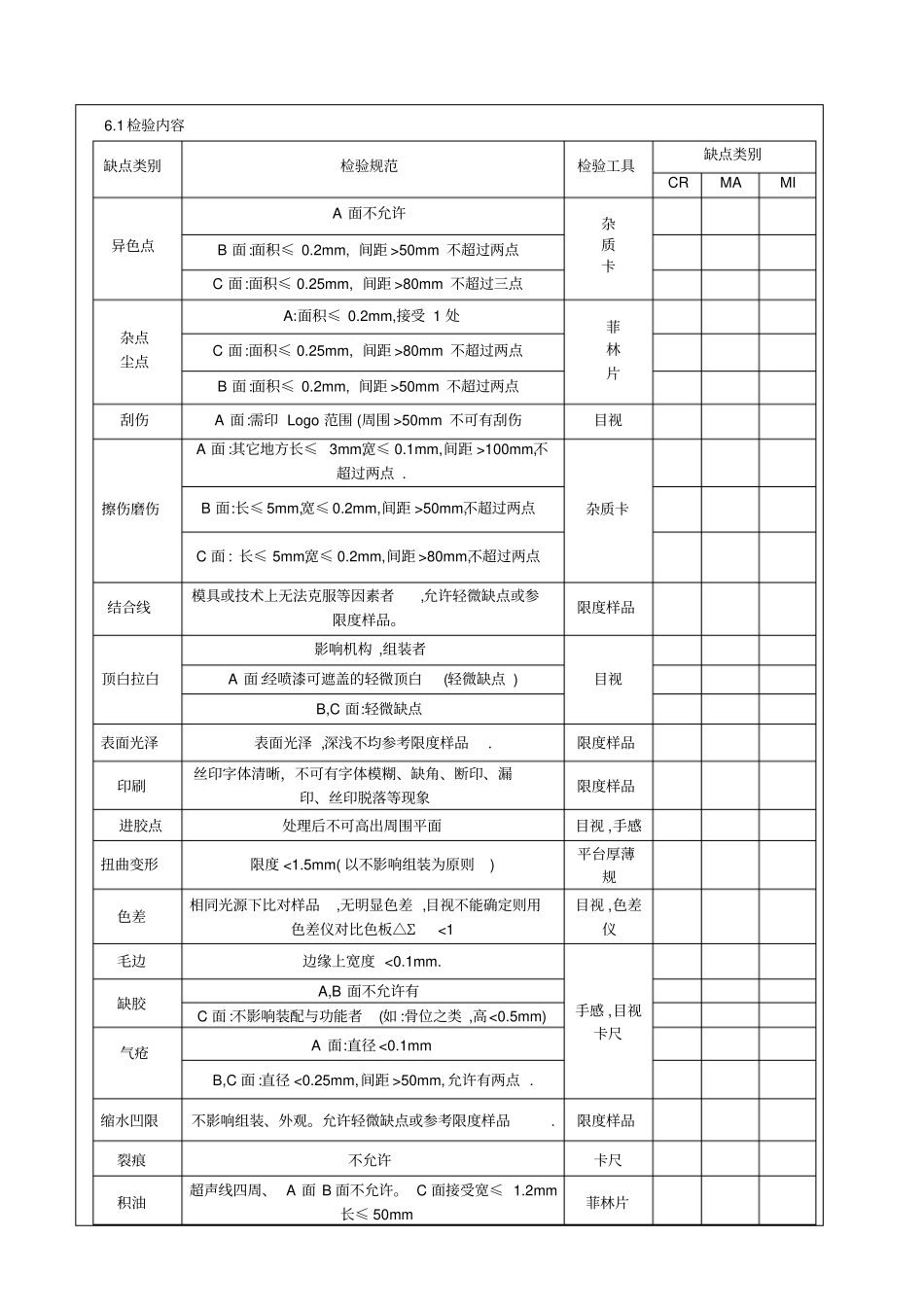

档案名称塑胶件检验规范文件编号GFIQC001 发行章制定部门品质部发行部门文控中心制定日期2015/11/20 发行日期2015/11/20 拟定：张克敏1.0 目的确保塑胶产品之品质且满足客户需求. 2.0 适用范围适用本公司塑胶类来料检验3.0 名词定义3.1 外观 : 指产品 ( 组立成品 ) 由外部或使用时能直接看见之部分, 如正面为 A 面、两侧为 B 面、底面 C面. 3.2 机构 : 指产品在组装、功能方面之机构部分.3.3 特性 : 指印刷及喷漆产品的附着力等性能测试.4.0 权责无5.0 参考文件5.1 《抽样计划对照表》6.0 作业程序6.1 外观A.正常观察距离 :30CM B.检验员祼视 ( 或矫正后 ) 之视力为 1.0 以上 , 并不得有色盲 .C.照明度 : 被检验面之照明度为440-450LUX 为标准 .(1LUX=1 米烛光 =0.093 呎烛光 ).D.光源 : 以日光灯为标准, 但有关色泽之判定应在自然光线(太阳光 ) 下或用标准光源箱.E.轻微缺点 : 正常日光灯下正常观察距离,5 秒钟内不能清楚地判定之缺点. 6.2 机构 : A: 以工程图面所规定之需求为依据. B: 以相应测试仪器测量. C:以实际装配组装为检查辅助重点. 6.3 检验条件将待检查物品至日光灯下, 两眼 30CM之位置 , 上下左右45 度角范围内 , 肉眼观察或用指定量具检验之 , 每次时间为5 秒, 工作台表面不能反光. 6.1检验内容缺点类别检验规范检验工具缺点类别CR MA MI 异色点A 面不允许杂质卡B 面:面积≤ 0.2mm, 间距 >50mm 不超过两点C 面:面积≤ 0.25mm, 间距 >80mm 不超过三点杂点尘点A:面积≤ 0.2mm,接受 1 处菲林片C 面:面积≤ 0.25mm, 间距 >80mm 不超过两点B 面:面积≤ 0.2mm, 间距 >50mm 不超过两点刮伤A 面:需印 Logo 范围 (周围 >50mm 不可有刮伤目视擦伤磨伤A 面 :其它地方长≤ 3mm,宽≤ 0.1mm,间距 >100mm,不超过两点 .杂质卡B 面:长≤ 5mm,宽≤ 0.2mm,间距 >50mm,不超过两点C 面 : 长≤ 5mm,宽≤ 0.2mm,间距 >80mm,不超过两点结合线模具或技术上无法克服等因素者,允许轻微缺点或参限度样品。限度样品顶白拉白影响机构 ,组装者目视A 面:经喷漆可遮盖的轻微顶白(轻微缺点 ) B,C 面:轻微缺点表面光泽表面光泽 ,深浅不均参考限度样品. 限度样品印刷丝印字体清晰，不可有字体模糊、缺角、断印、漏印、丝印脱落等现象限度样品进胶点处理后不可高出周围平面目视 ,手感扭曲变形限度 <1.5mm( 以不影响组装为...
