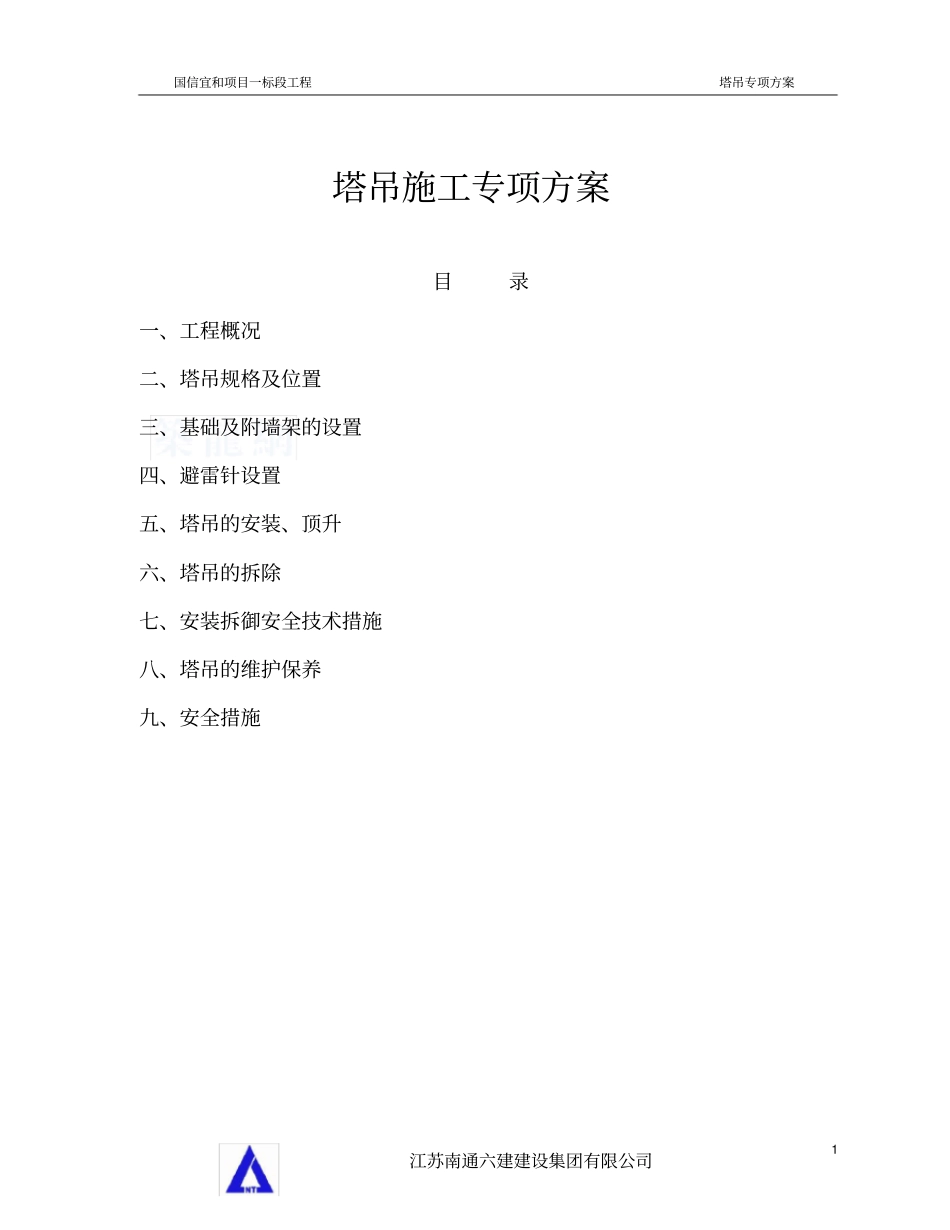

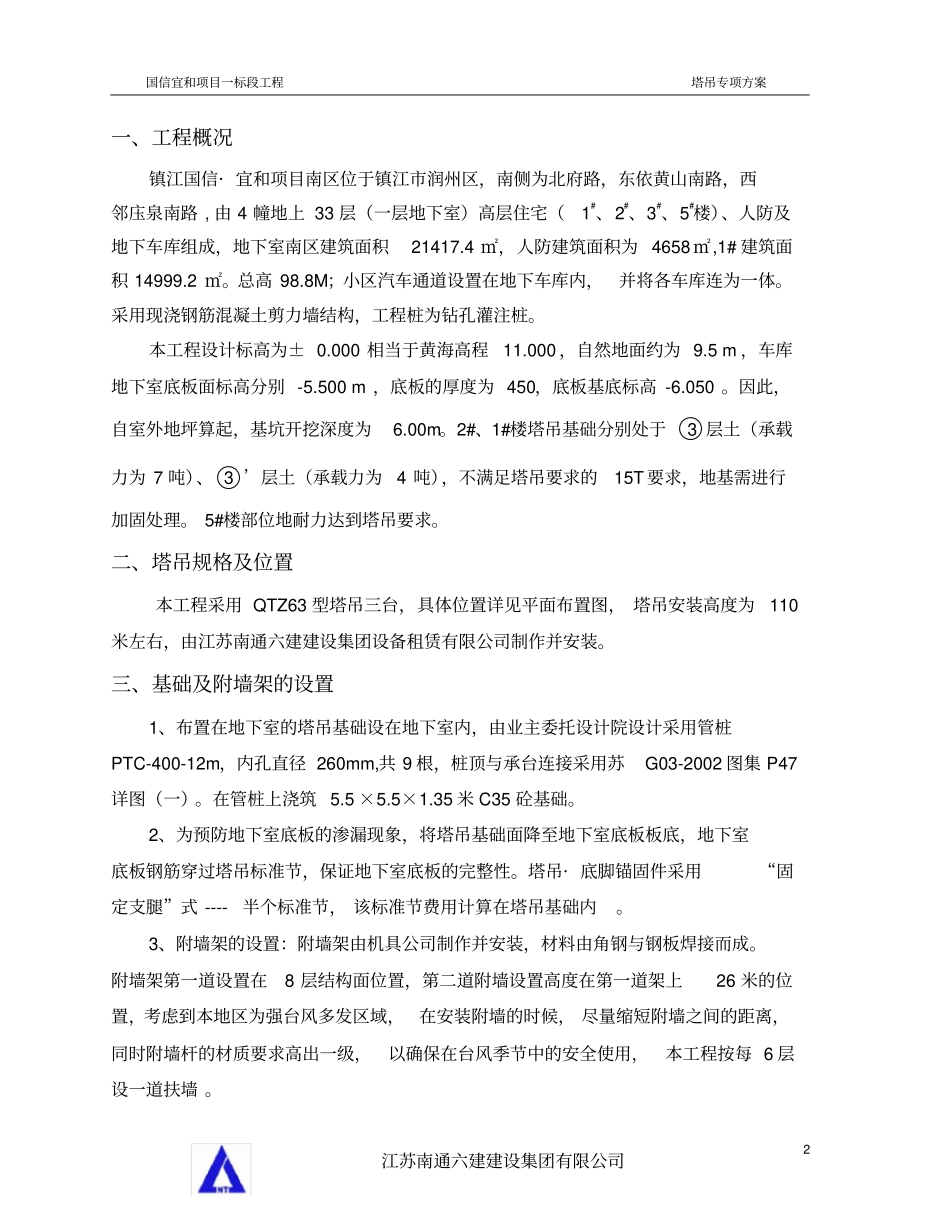

国信宜和项目一标段工程塔吊专项方案江苏南通六建建设集团有限公司1 塔吊施工专项方案目录一、工程概况二、塔吊规格及位置三、基础及附墙架的设置四、避雷针设置五、塔吊的安装、顶升六、塔吊的拆除七、安装拆御安全技术措施八、塔吊的维护保养九、安全措施国信宜和项目一标段工程塔吊专项方案江苏南通六建建设集团有限公司2 一、工程概况镇江国信· 宜和项目南区位于镇江市润州区，南侧为北府路，东依黄山南路，西邻庒泉南路 , 由 4 幢地上 33 层（一层地下室）高层住宅（1#、2#、3#、5#楼）、人防及地下车库组成，地下室南区建筑面积21417.4 ㎡，人防建筑面积为 4658 ㎡,1# 建筑面积 14999.2 ㎡。总高 98.8M；小区汽车通道设置在地下车库内，并将各车库连为一体。采用现浇钢筋混凝土剪力墙结构，工程桩为钻孔灌注桩。本工程设计标高为± 0.000 相当于黄海高程11.000 ，自然地面约为 9.5 m ，车库地下室底板面标高分别 -5.500 m ，底板的厚度为 450，底板基底标高 -6.050 。因此，自室外地坪算起，基坑开挖深度为6.00m。2#、1#楼塔吊基础分别处于 ○3 层土（承载力为 7 吨）、○3 ’层土（承载力为4 吨），不满足塔吊要求的15T 要求，地基需进行加固处理。 5#楼部位地耐力达到塔吊要求。二、塔吊规格及位置本工程采用 QTZ63 型塔吊三台，具体位置详见平面布置图， 塔吊安装高度为110米左右，由江苏南通六建建设集团设备租赁有限公司制作并安装。三、基础及附墙架的设置1、布置在地下室的塔吊基础设在地下室内，由业主委托设计院设计采用管桩PTC-400-12m，内孔直径 260mm,共 9 根，桩顶与承台连接采用苏G03-2002 图集 P47详图（一）。在管桩上浇筑 5.5 ×5.5×1.35 米 C35 砼基础。2、为预防地下室底板的渗漏现象，将塔吊基础面降至地下室底板板底，地下室底板钢筋穿过塔吊标准节，保证地下室底板的完整性。塔吊· 底脚锚固件采用“固定支腿”式 ----半个标准节， 该标准节费用计算在塔吊基础内。3、附墙架的设置：附墙架由机具公司制作并安装，材料由角钢与钢板焊接而成。附墙架第一道设置在8 层结构面位置，第二道附墙设置高度在第一道架上26 米的位置，考虑到本地区为强台风多发区域，在安装附墙的时候， 尽量缩短附墙之间的距离，同时附墙杆的材质要求高出一级，以确保在台风季节中的安全使用，本工程按每 6 层设一道扶墙 。国信宜和项目一标段工程塔吊专项方案江苏南通六建建设集...
