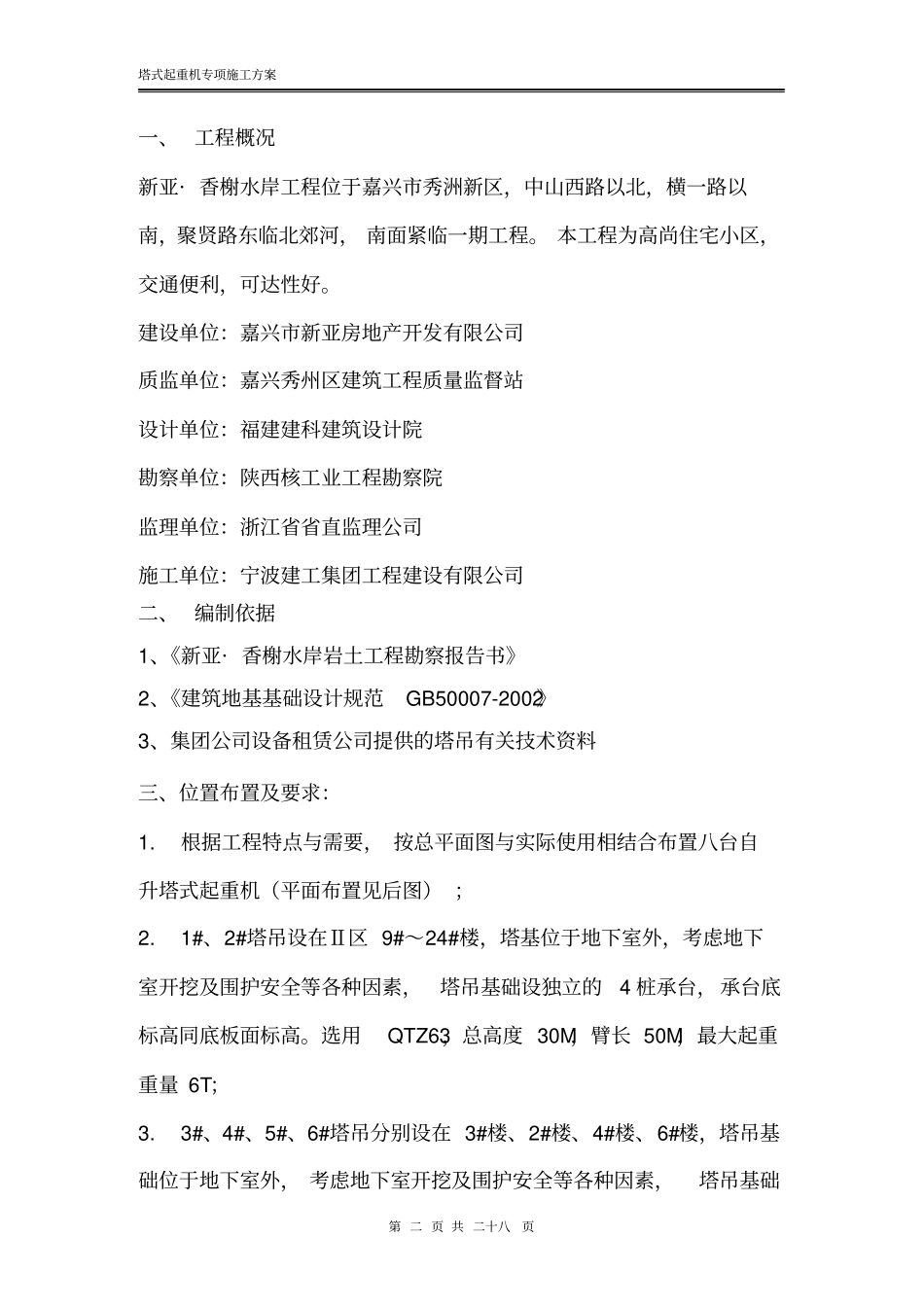

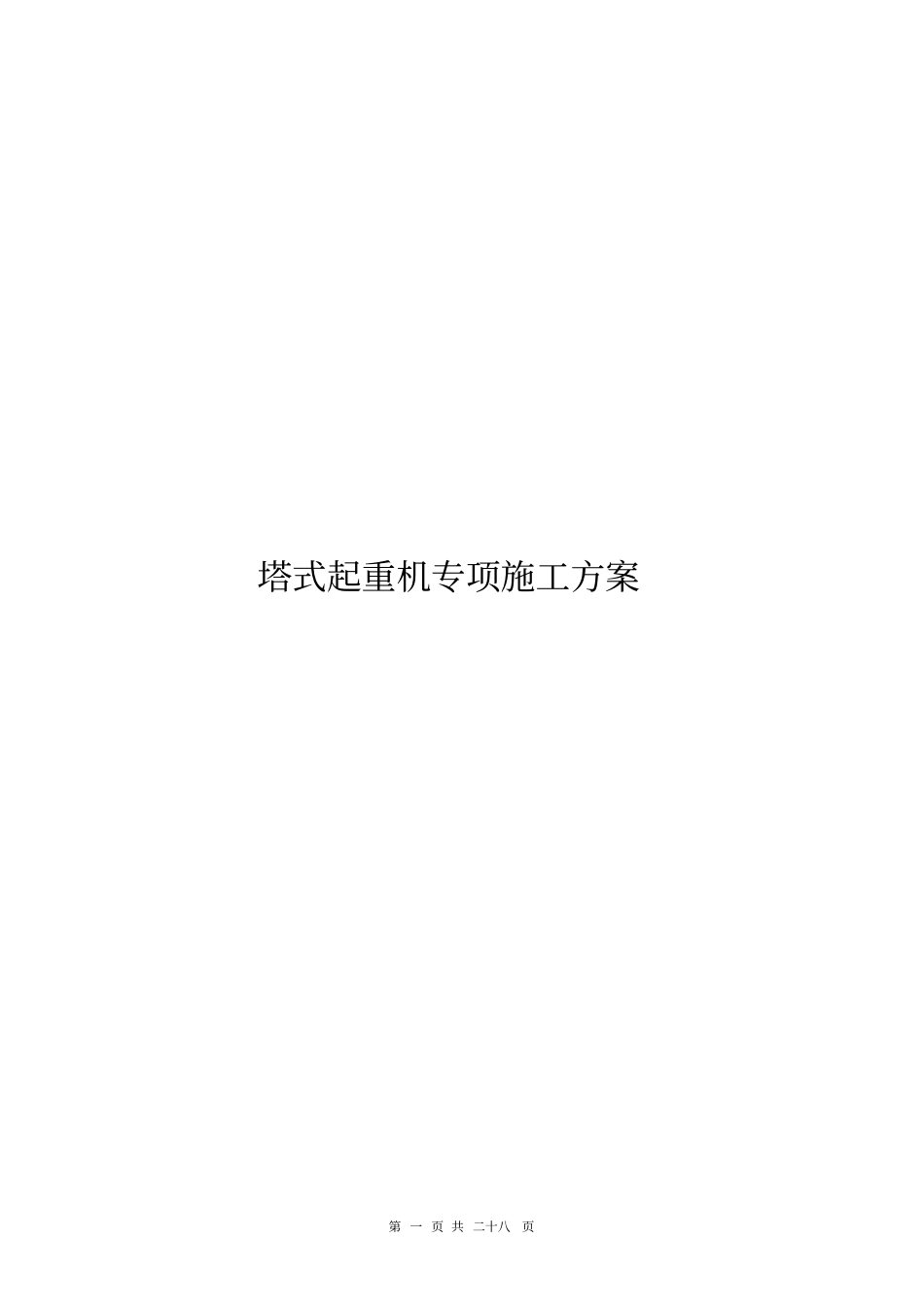

第 一 页 共 二十八页塔式起重机专项施工方案塔式起重机专项施工方案第 二 页 共 二十八页一、 工程概况新亚· 香榭水岸工程位于嘉兴市秀洲新区，中山西路以北，横一路以南，聚贤路东临北郊河， 南面紧临一期工程。 本工程为高尚住宅小区，交通便利，可达性好。建设单位：嘉兴市新亚房地产开发有限公司质监单位：嘉兴秀州区建筑工程质量监督站设计单位：福建建科建筑设计院勘察单位：陕西核工业工程勘察院监理单位：浙江省省直监理公司施工单位：宁波建工集团工程建设有限公司二、 编制依据1、《新亚· 香榭水岸岩土工程勘察报告书》2、《建筑地基基础设计规范GB50007-2002》3、集团公司设备租赁公司提供的塔吊有关技术资料三、位置布置及要求：1.根据工程特点与需要， 按总平面图与实际使用相结合布置八台自升塔式起重机（平面布置见后图） ；2.1#、2#塔吊设在Ⅱ区 9#～24#楼，塔基位于地下室外，考虑地下室开挖及围护安全等各种因素，塔吊基础设独立的4 桩承台，承台底标高同底板面标高。选用QTZ63，总高度 30M，臂长 50M，最大起重重量 6T；3.3#、4#、5#、6#塔吊分别设在 3#楼、2#楼、4#楼、6#楼，塔吊基础位于地下室外， 考虑地下室开挖及围护安全等各种因素，塔吊基础塔式起重机专项施工方案第 三 页 共 二十八页设独立的 4 桩承台，承台底标高同底板面标高。选用QTZ80F，总高度 3#塔吊 70M；4#塔吊 40m；5#塔吊 80m，6#塔吊 60m，臂长 50M，最大起重重量 6T；4.7#、8#塔吊分别设在 7#楼、5#楼，塔吊基础位于地下室内，塔吊基础设独立的4 桩承台，承台面为底板底（地梁底）低下10cm。选用 QTZ80F ，总高度 7#塔吊 80M；8#塔吊 80m，臂长 57M，最大起重重量 6T；四、基础设计方案根据陕西核工业工程勘察院提供的《新亚·水榭花都岩土工程勘察报告》，塔吊基础所在位置土层技术参数：1#塔吊参考 15-15 工程地质剖面图和 J55号孔柱状图、2#塔吊参考 13-13 剖面和 Z20号孔柱状图、3#、4#塔吊参考 1-1 剖面和 Z3、Z2 号孔柱状图、 5#塔吊参考 3-3 剖面和 J14 号孔柱状图， 6#塔吊参考 9-9 剖面和 J33 号孔柱状图， 7#塔吊参考 7-7 剖面和 J24 号孔柱状图，8#塔吊参考 6-6 剖面和 J19 号孔柱状图。（一）、1#、2#塔吊基础计算：a)计算参数QTZ63型独立式塔式起重机臂长50m，最大起重量 6T，自重 63T（以塔吊高度为 80m计取），平衡物重 12T。最大吊重为 6T 时工作...
