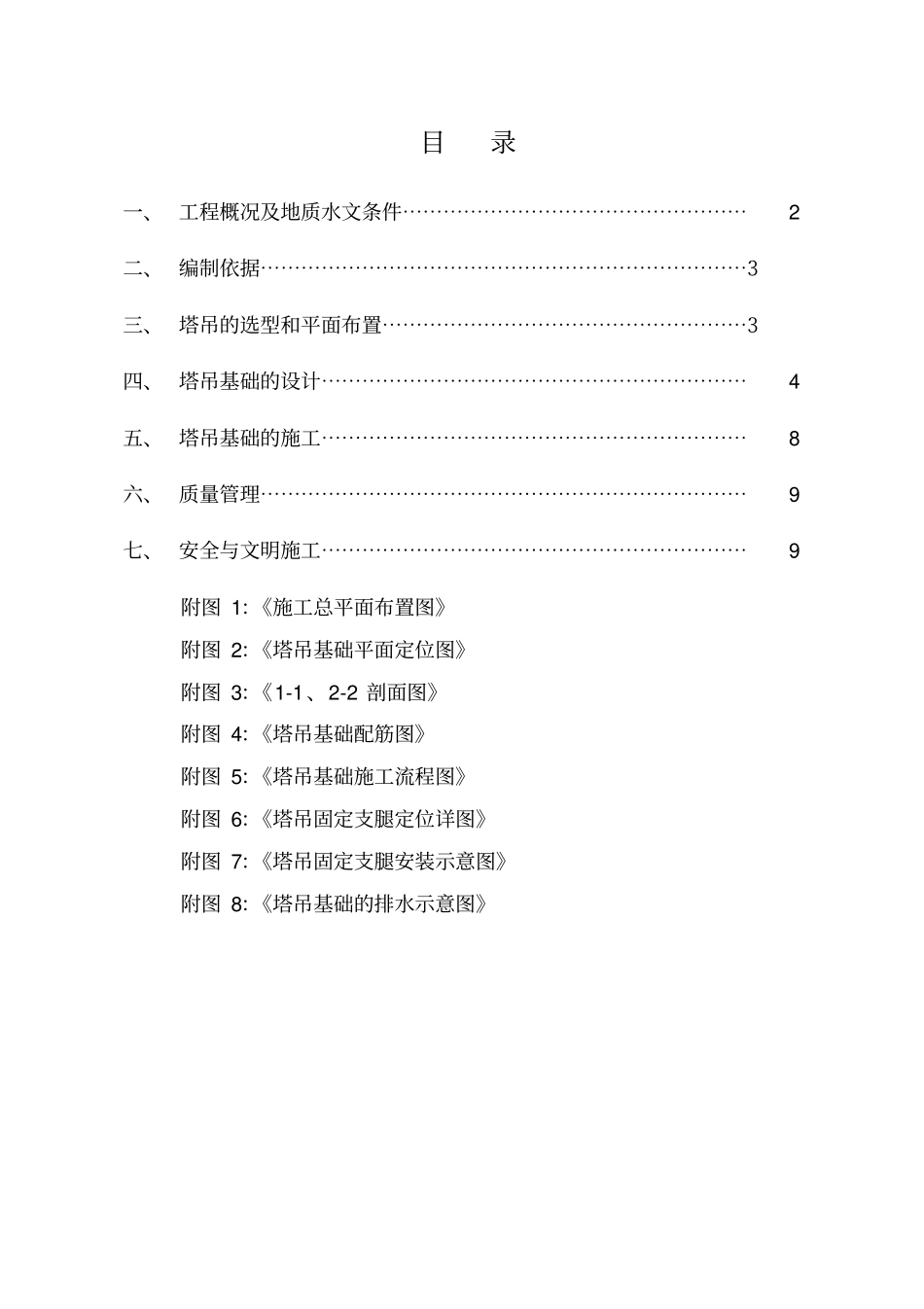

目录一、 工程概况及地质水文条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二、 编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、 塔吊的选型和平面布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、 塔吊基础的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 五、 塔吊基础的施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 六、 质量管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 七、 安全与文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 附图 1：《施工总平面布置图》附图 2：《塔吊基础平面定位图》附图 3：《1-1、2-2 剖面图》附图 4：《塔吊基础配筋图》附图 5：《塔吊基础施工流程图》附图 6：《塔吊固定支腿定位详图》附图 7：《塔吊固定支腿安装示意图》附图 8：《塔吊基础的排水示意图》某高层住宅塔吊基础施工方案（一）、工程概况及地质水文条件1. 工程概况武汉虹景花园柏景阁高层住宅A座工程位于洪山区关山口虹景花园内西北角，西临华中科技大学教师住宅楼， 北面和西面有虹景花园原有围墙，沿西面围墙有高压输电线路。建筑设地下 1 层，地上 18 层，地下室作为设备用房和防空地下室，建筑物地上高度为64 米，框架—剪力墙结构，建筑物东西长30 米，南北宽 25 米，总建筑面积14361 m2。结构为柱下墩式基础，基础承台底标高为-9.500m。本工程属深基坑开挖工程，基坑支护设计采用喷锚网支护。2. 水文地质条件根据地质勘察报告，建筑场地属于中硬性场地，Ⅱ类建筑场地，本场地范围内岩土（砂）层自上而下主要由三个单元组成，即（1）层人工杂填土层（ Q3m1）；（2）层第四系上更新统冲积老粘性土（Qal+pl ）；（3）层志留系含粉沙泥岩（ S）。工程地质分层表层号层名层厚（ m）岩性描述1 素填土（ Qm1）0.4 ～3.2m 杂色，湿，松散，高压缩性；由粘土、少量碎石填积，局部含淤泥薄层。2 粉质粘（ Q3m1）3.7 ～7.4m 褐黄色，稍湿，塑硬状态，中低压缩性土；含铁、锰氧化物及其结核，少量高岭土。3 强风化含粉砂泥岩 （S）0.8 ～2.1m 褐黄色，稍湿～干，坚硬状态，低压缩性；原岩石风化呈碎屑状， 夹未完全风化碎块，构造不清晰。4 中等风化含粉沙泥岩（S）最大揭露厚度13.2m 褐黄～褐灰色，干燥，坚硬状态，极低压缩性；泥岩构造，显微层理结构，岩导倾角 60～75 度。土层地质参数表层号层名1-1 剖面层厚（m）2-2 剖面层厚（m）γKN/M3 PS(mp...
