塔吊使用方案VIP专享VIP免费

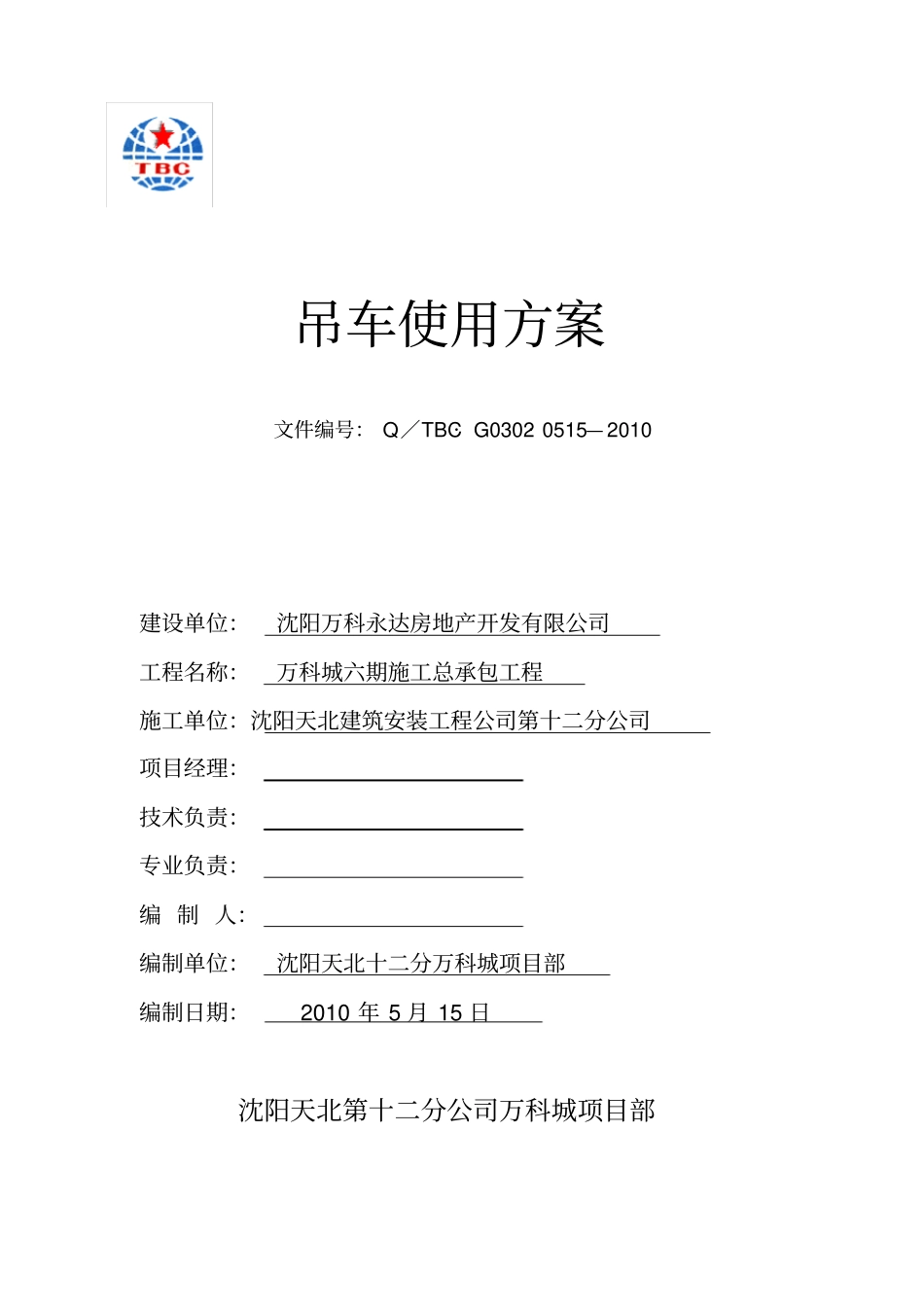

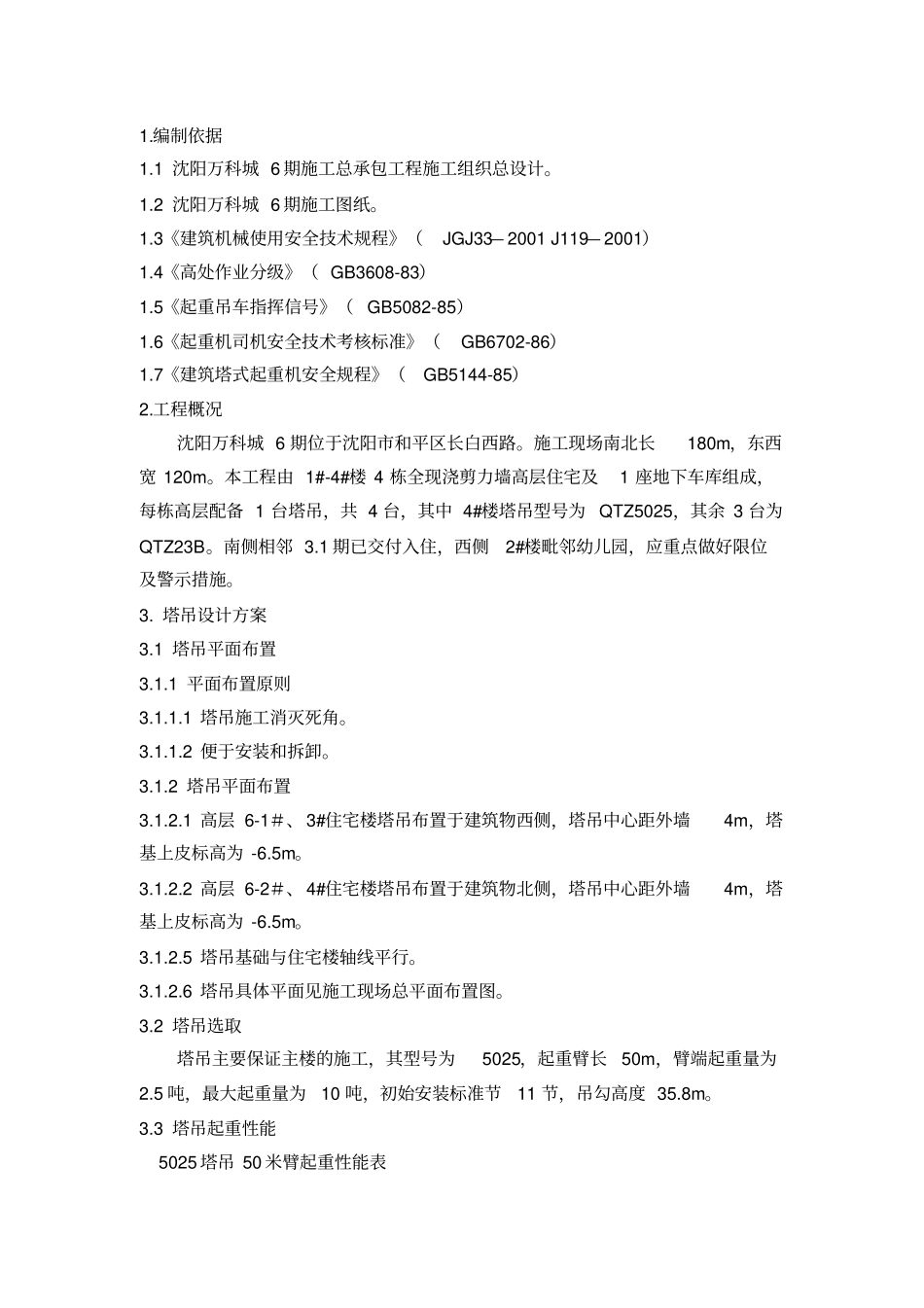

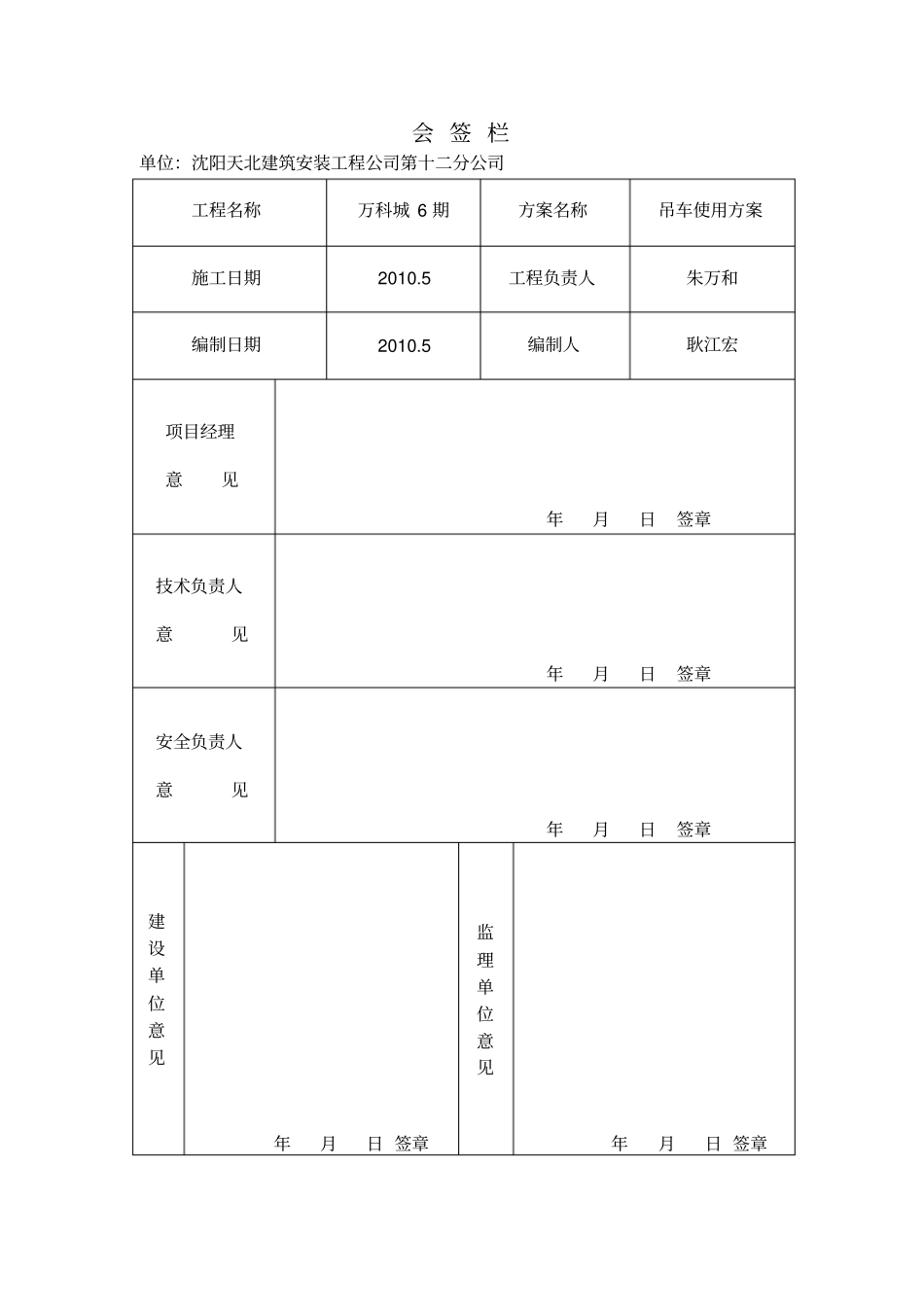

吊车使用方案文件编号： Q／TBC· G0302· 0515— 2010 建设单位：沈阳万科永达房地产开发有限公司工程名称：万科城六期施工总承包工程施工单位：沈阳天北建筑安装工程公司第十二分公司项目经理：技术负责：专业负责：编 制 人：编制单位：沈阳天北十二分万科城项目部编制日期：2010 年 5 月 15 日沈阳天北第十二分公司万科城项目部会 签 栏单位：沈阳天北建筑安装工程公司第十二分公司工程名称万科城 6 期方案名称吊车使用方案施工日期2010.5 工程负责人朱万和编制日期2010.5 编制人耿江宏项目经理意见年月日签章技术负责人意见年月日签章安全负责人意见年月日签章建设单位意见年月日 签章监理单位意见年月日 签章1.编制依据1.1 沈阳万科城 6 期施工总承包工程施工组织总设计。1.2 沈阳万科城 6 期施工图纸。1.3《建筑机械使用安全技术规程》（JGJ33— 2001 J119— 2001）1.4《高处作业分级》（ GB3608-83）1.5《起重吊车指挥信号》（ GB5082-85）1.6《起重机司机安全技术考核标准》（GB6702-86）1.7《建筑塔式起重机安全规程》（GB5144-85）2.工程概况沈阳万科城 6 期位于沈阳市和平区长白西路。施工现场南北长180m，东西宽 120m。本工程由 1#-4#楼 4 栋全现浇剪力墙高层住宅及1 座地下车库组成，每栋高层配备 1 台塔吊，共 4 台，其中 4#楼塔吊型号为 QTZ5025，其余 3 台为QTZ23B。南侧相邻 3.1 期已交付入住，西侧2#楼毗邻幼儿园，应重点做好限位及警示措施。3. 塔吊设计方案3.1 塔吊平面布置3.1.1 平面布置原则3.1.1.1 塔吊施工消灭死角。3.1.1.2 便于安装和拆卸。3.1.2 塔吊平面布置3.1.2.1 高层 6-1＃、 3#住宅楼塔吊布置于建筑物西侧，塔吊中心距外墙4m，塔基上皮标高为 -6.5m。3.1.2.2 高层 6-2＃、 4#住宅楼塔吊布置于建筑物北侧，塔吊中心距外墙4m，塔基上皮标高为 -6.5m。3.1.2.5 塔吊基础与住宅楼轴线平行。3.1.2.6 塔吊具体平面见施工现场总平面布置图。3.2 塔吊选取塔吊主要保证主楼的施工，其型号为5025，起重臂长50m，臂端起重量为2.5 吨，最大起重量为10 吨，初始安装标准节11 节，吊勾高度 35.8m。3.3 塔吊起重性能5025 塔吊 50 米臂起重性能表3.4 塔吊附属设施3.4.1 塔吊专用电箱：为了满足塔吊正常工作，塔吊必须配备专用电箱，项目应根据塔吊的定位对塔吊电箱合理布置，塔吊专用电箱距塔吊中心不得大于5 米。3.4.2 塔吊正常工作所需的电容量...
