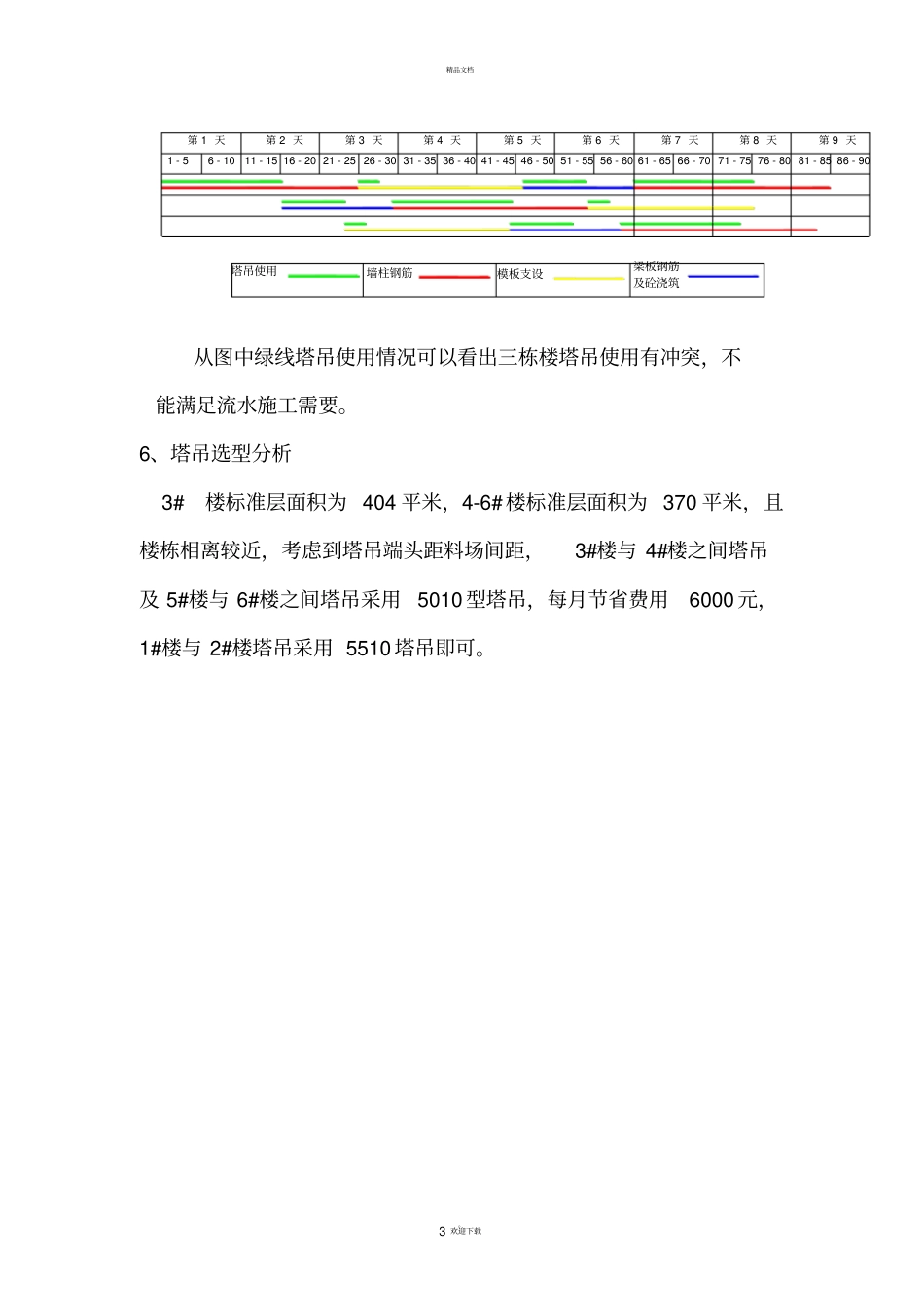

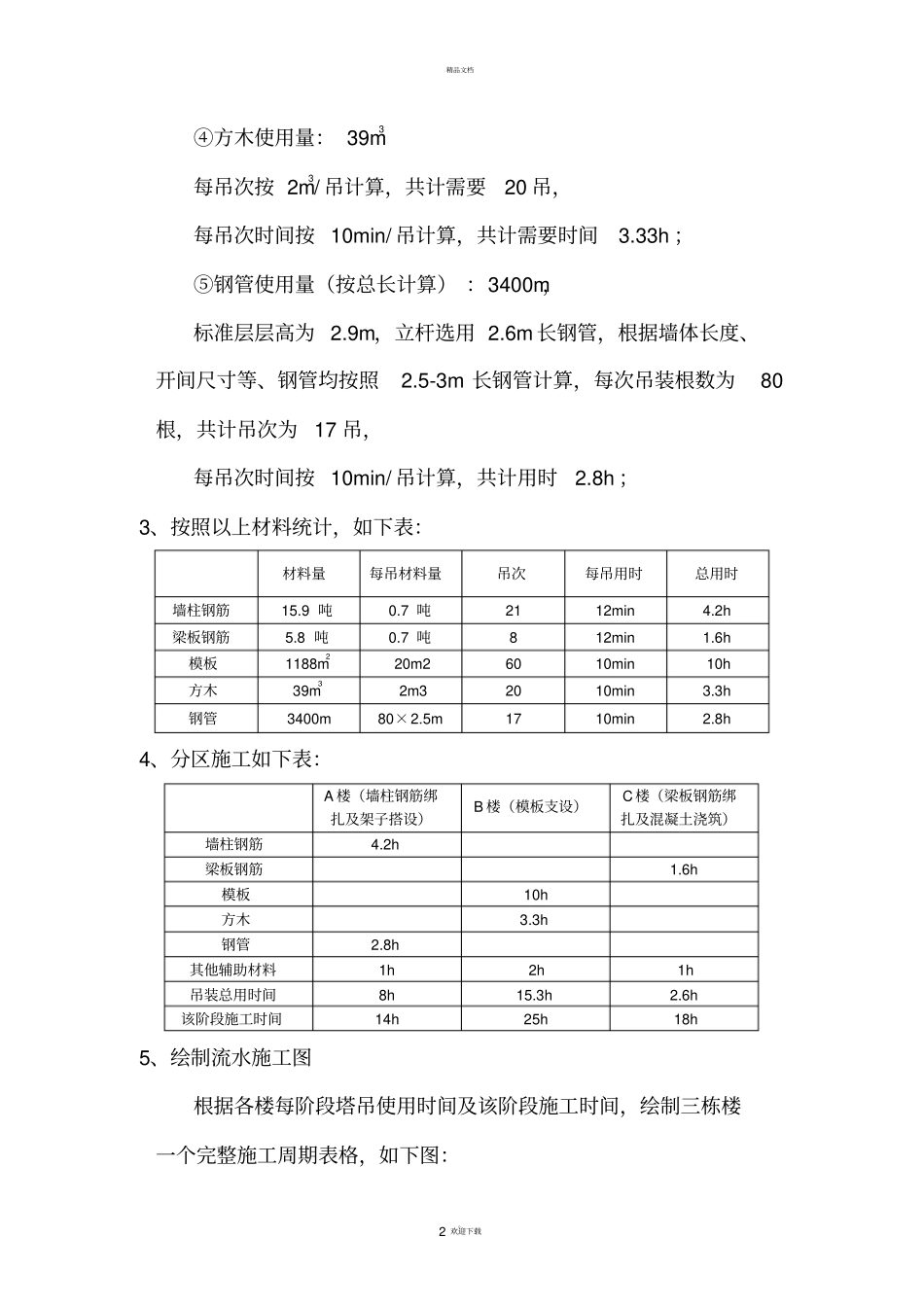

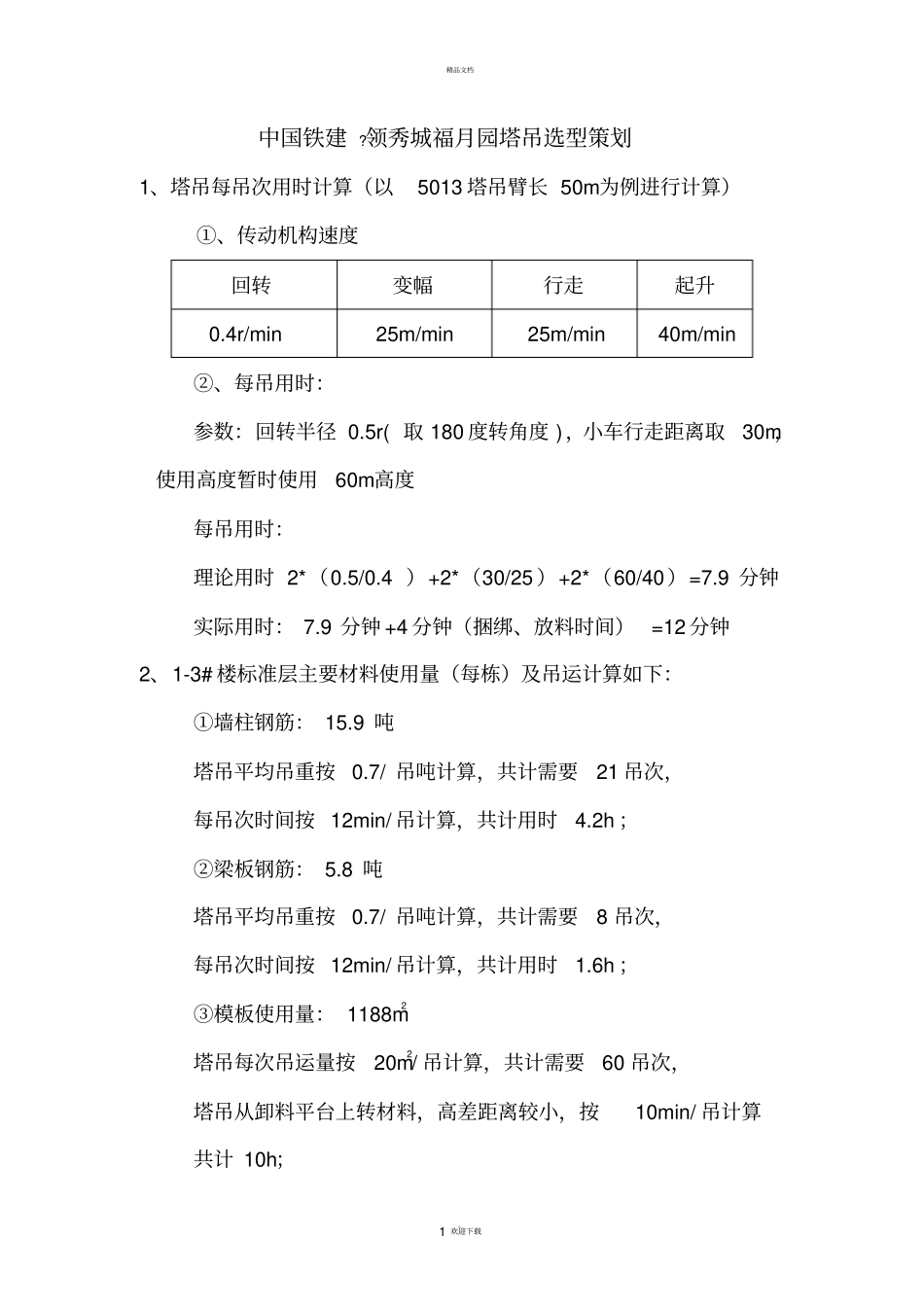

精品文档。1 欢迎下载中国铁建 ?领秀城福月园塔吊选型策划1、塔吊每吊次用时计算（以5013 塔吊臂长 50m为例进行计算）①、传动机构速度回转变幅行走起升0.4r/min 25m/min 25m/min 40m/min ②、每吊用时：参数：回转半径 0.5r( 取 180 度转角度 )，小车行走距离取30m，使用高度暂时使用60m高度每吊用时：理论用时 2*（0.5/0.4 ）+2*（30/25 ）+2*（60/40）=7.9 分钟实际用时： 7.9 分钟 +4 分钟（捆绑、放料时间）=12 分钟2、1-3# 楼标准层主要材料使用量（每栋）及吊运计算如下：①墙柱钢筋： 15.9 吨塔吊平均吊重按0.7/ 吊吨计算，共计需要21 吊次，每吊次时间按 12min/ 吊计算，共计用时4.2h ；②梁板钢筋： 5.8 吨塔吊平均吊重按0.7/ 吊吨计算，共计需要8 吊次，每吊次时间按 12min/ 吊计算，共计用时1.6h ；③模板使用量： 1188m2 塔吊每次吊运量按20m2/ 吊计算，共计需要60 吊次，塔吊从卸料平台上转材料，高差距离较小，按10min/ 吊计算共计 10h；精品文档。2 欢迎下载④方木使用量： 39m3每吊次按 2m3/ 吊计算，共计需要20 吊，每吊次时间按 10min/ 吊计算，共计需要时间3.33h ；⑤钢管使用量（按总长计算） ：3400m，标准层层高为 2.9m，立杆选用 2.6m 长钢管，根据墙体长度、开间尺寸等、钢管均按照2.5-3m 长钢管计算，每次吊装根数为80根，共计吊次为17 吊，每吊次时间按 10min/ 吊计算，共计用时2.8h ；3、按照以上材料统计，如下表：材料量每吊材料量吊次每吊用时总用时墙柱钢筋15.9 吨0.7 吨21 12min 4.2h 梁板钢筋5.8 吨0.7 吨8 12min 1.6h 模板1188m220m2 60 10min 10h 方木39m32m3 20 10min 3.3h 钢管3400m 80×2.5m 17 10min 2.8h 4、分区施工如下表：A 楼（墙柱钢筋绑扎及架子搭设）B 楼（模板支设）C楼（梁板钢筋绑扎及混凝土浇筑）墙柱钢筋4.2h 梁板钢筋1.6h 模板10h 方木3.3h 钢管2.8h 其他辅助材料1h 2h 1h 吊装总用时间8h 15.3h 2.6h 该阶段施工时间14h 25h 18h 5、绘制流水施工图根据各楼每阶段塔吊使用时间及该阶段施工时间，绘制三栋楼一个完整施工周期表格，如下图：精品文档。3 欢迎下载墙柱钢筋模板支设梁板钢筋及砼浇筑塔吊使用1 - 56 - 1011 - 15 16 - 20 21 - 25 26 - 30 31 - 35 36 - 40 41 - 45 46 - 50 51 - 55 56 - 60第 2 天第 1 天第 3 天第 4 天第 5 天...
