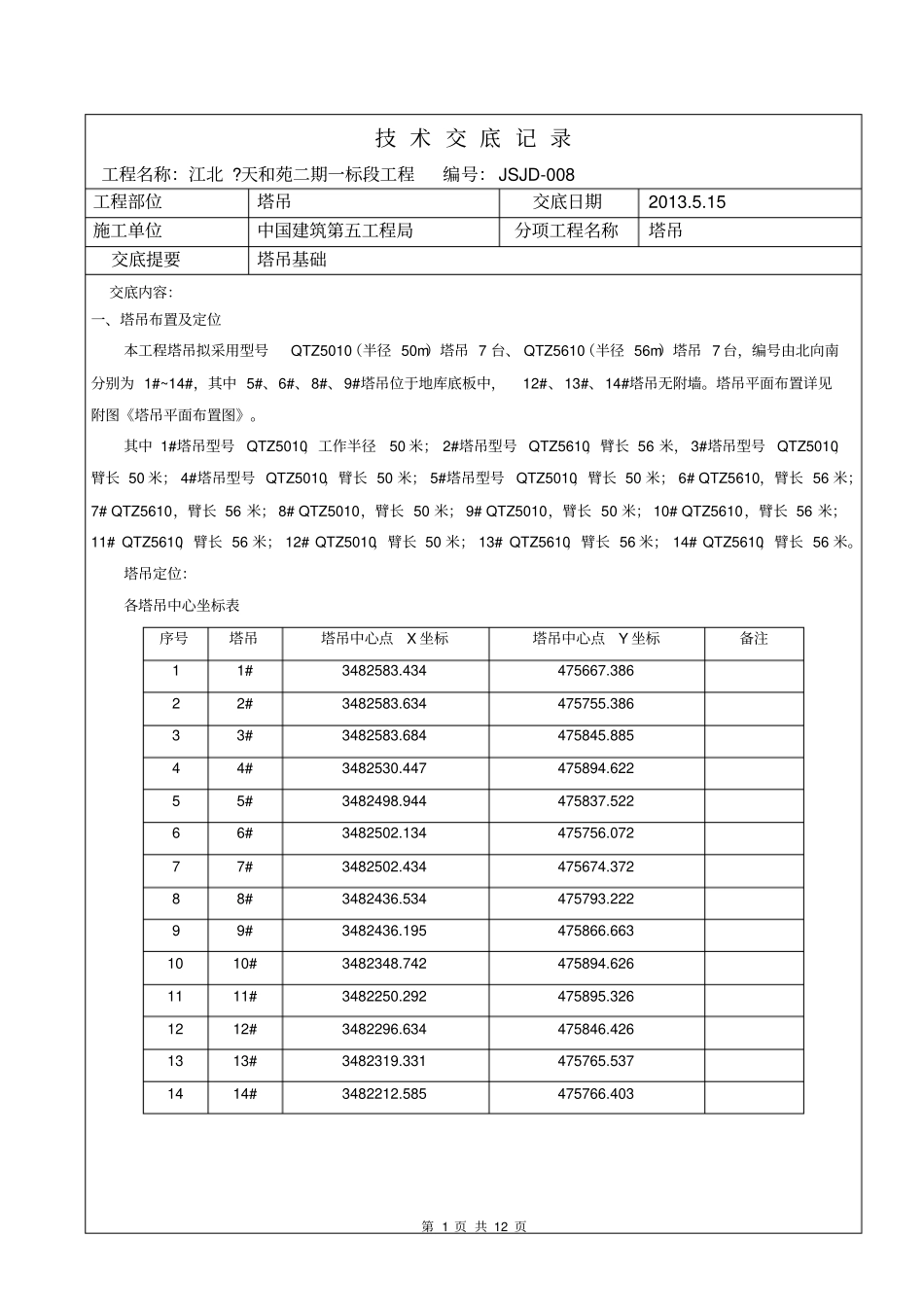

第 1 页 共 12 页技 术 交 底 记 录工程名称：江北 ?天和苑二期一标段工程编号： JSJD-008工程部位塔吊交底日期2013.5.15 施工单位中国建筑第五工程局分项工程名称塔吊交底提要塔吊基础交底内容：一、塔吊布置及定位本工程塔吊拟采用型号QTZ5010（半径 50m）塔吊 7 台、 QTZ5610（半径 56m）塔吊 7 台，编号由北向南分别为 1#~14#，其中 5#、6#、8#、9#塔吊位于地库底板中，12#、13#、14#塔吊无附墙。塔吊平面布置详见附图《塔吊平面布置图》。其中 1#塔吊型号 QTZ5010，工作半径50 米； 2#塔吊型号 QTZ5610，臂长 56 米， 3#塔吊型号 QTZ5010，臂长 50 米； 4#塔吊型号 QTZ5010，臂长 50 米； 5#塔吊型号 QTZ5010，臂长 50 米； 6# QTZ5610，臂长 56 米；7# QTZ5610，臂长 56 米； 8# QTZ5010，臂长 50 米； 9# QTZ5010，臂长 50 米； 10# QTZ5610，臂长 56 米；11# QTZ5610，臂长 56 米； 12# QTZ5010，臂长 50 米； 13# QTZ5610，臂长 56 米； 14# QTZ5610，臂长 56 米。塔吊定位：各塔吊中心坐标表序号塔吊塔吊中心点X 坐标塔吊中心点Y 坐标备注1 1# 3482583.434 475667.386 2 2# 3482583.634 475755.386 3 3# 3482583.684 475845.885 4 4# 3482530.447 475894.622 5 5# 3482498.944 475837.522 6 6# 3482502.134 475756.072 7 7# 3482502.434 475674.372 8 8# 3482436.534 475793.222 9 9# 3482436.195 475866.663 10 10# 3482348.742 475894.626 11 11# 3482250.292 475895.326 12 12# 3482296.634 475846.426 13 13# 3482319.331 475765.537 14 14# 3482212.585 475766.403 第 2 页 共 12 页技 术 交 底 记 录工程名称：江北 ?天和苑二期一标段工程编号： JSJD-008工程部位塔吊交底日期2013.5.15 施工单位中国建筑第五工程局分项工程名称塔吊交底提要塔吊基础交底内容：二、塔吊基础设计为能够满足基坑开挖后主体结构施工材料垂直运输的需要，根据现场总平面布置、各楼栋结构形式、工期要求等综合考虑，本工程共需要共布置14 台塔吊。根据地质勘察报告结合现场情况，通过综合考虑采用四桩基础，桩为PHC管桩，桩混凝土等级C80，管桩直径500mm。QTZ5610、QTZ5010塔吊基础均采用C35 砼浇筑，基础尺寸为5.00m*5.00m*1.35m ，内配双排双向Φ20@200钢筋及构造钢筋。详见附图《塔吊基础图...
