塔吊基础方案2汇总VIP专享VIP免费

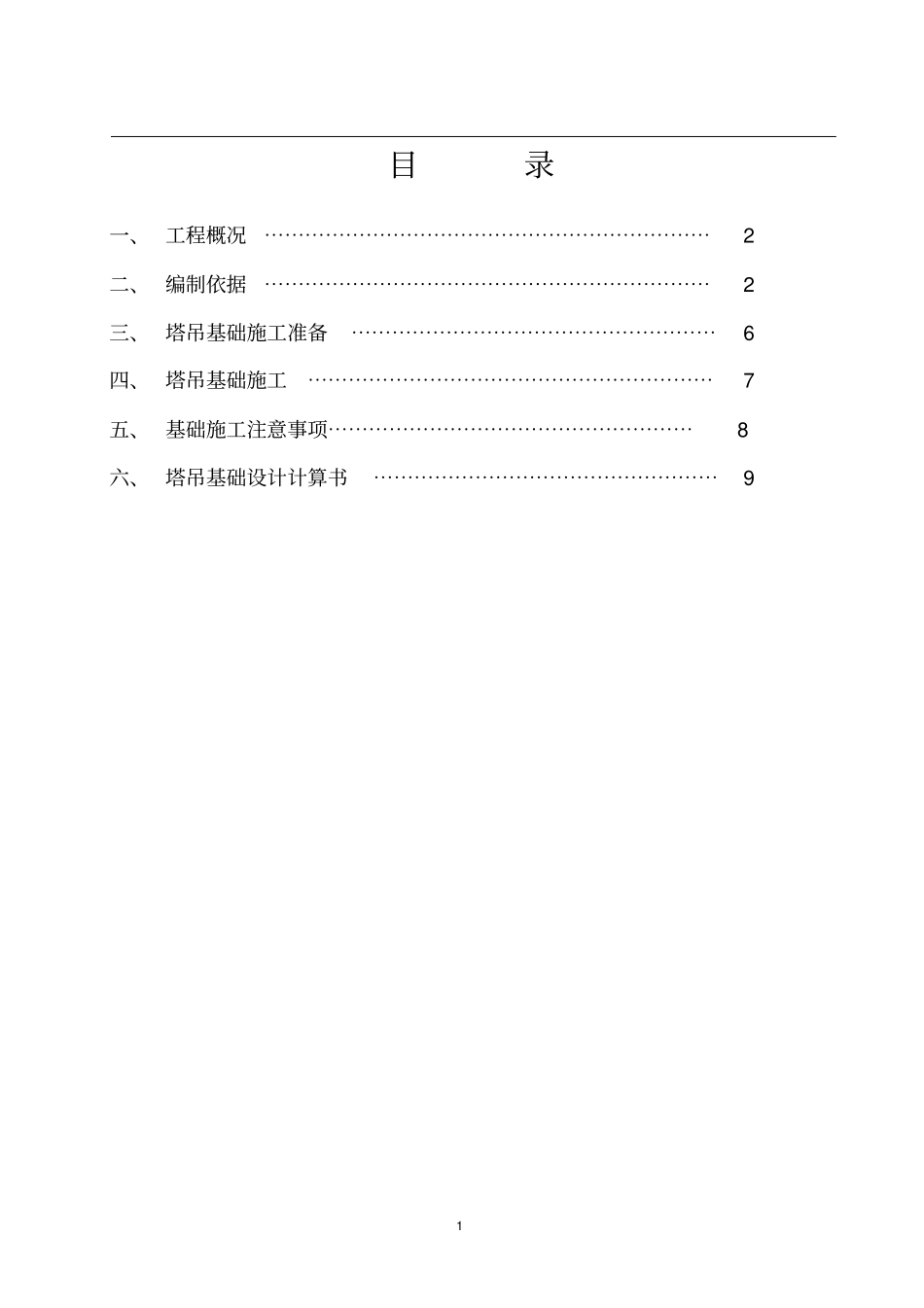

1 目录一、 工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二、 编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三、 塔吊基础施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 四、 塔吊基础施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 五、 基础施工注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 六、 塔吊基础设计计算书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 2 一、编制依据：l、根据中联 6013《塔式起重机使用说明书》的要求；2、《塔式起重机操作使用规程》JG/T100— 1999；3、《塔式起重机安全规程》 GB 5144— 2006；4、《塔式起重机技术条件》 GB/T9462— 1999；5、《建筑机械使用安全技术规程》JGJ33— 2001－J119－2001；6、《塔式起重机混凝土基础工程技术规程》JGJ/T 187-2009；7、施工现场实际情况、环境条件。二、工程概况本工程位于开平市翠山湖新区西湖二路北则、城西二路东则A 号地块，工程名称：开平市百汇模具科技有限公司（一期）工程，由开平市百汇模具科技有限公司投资建设。建筑面积 42458 平方米，共 1-5 层。工程塔吊基础采用管桩基础。塔吊布置见平面布置图（附后）。本工程采用租赁塔吊， 1 台塔式起重机，臂长60m,该机独立安装高度30m,标准节宽 2.5m(本塔吊详细具体，性能使用说明书)。安装位置厂房 A（A 轴交 11 轴）三、塔吊基础施工准备3.1 材料准备序号材料名称数量备注序号材料名称数量备注1 钢筋5T 三级4 地脚螺栓16 个2 模板100 ㎡3 混凝土40m3C35 3.2 人员准备序号工种数量备注序号工种数量备注1 钢筋6 4 机械工2 2 模板8 3 3 混凝土6 3.3 施工机具配置序号机具名称数量备注序号机具名称数量备注1 钢筋切断机1 钢筋3 圆盘锯1 模板2 钢筋弯曲机1 钢筋3.4 现场准备1、开通进场通道，清理现场2、设置外接电源、水源四、塔吊基础施工4.1 施工工艺流程基础施工顺序：基坑放坡及土方开挖→承台垫层施工→安装承台模板→钢筋及塔吊地脚螺丝（埋件）→承台砼捣制→模板拆除→基坑回填→塔吊安装4.2 基坑开挖根据塔吊所处不同位置地质条件，分别采用机械开挖对塔吊基坑进行挖方施工，本工程塔吊基础拟采用一台挖机进行土方作业，人力辅助清理基层土方，土方开挖过程中土方要及时外运。承台基础施工完毕后要及时回填土方。4.3 混凝土垫层施工土方开挖施工完成后，由人工进行局部修整、清底，合格后按照设计要求浇筑C15混凝...
