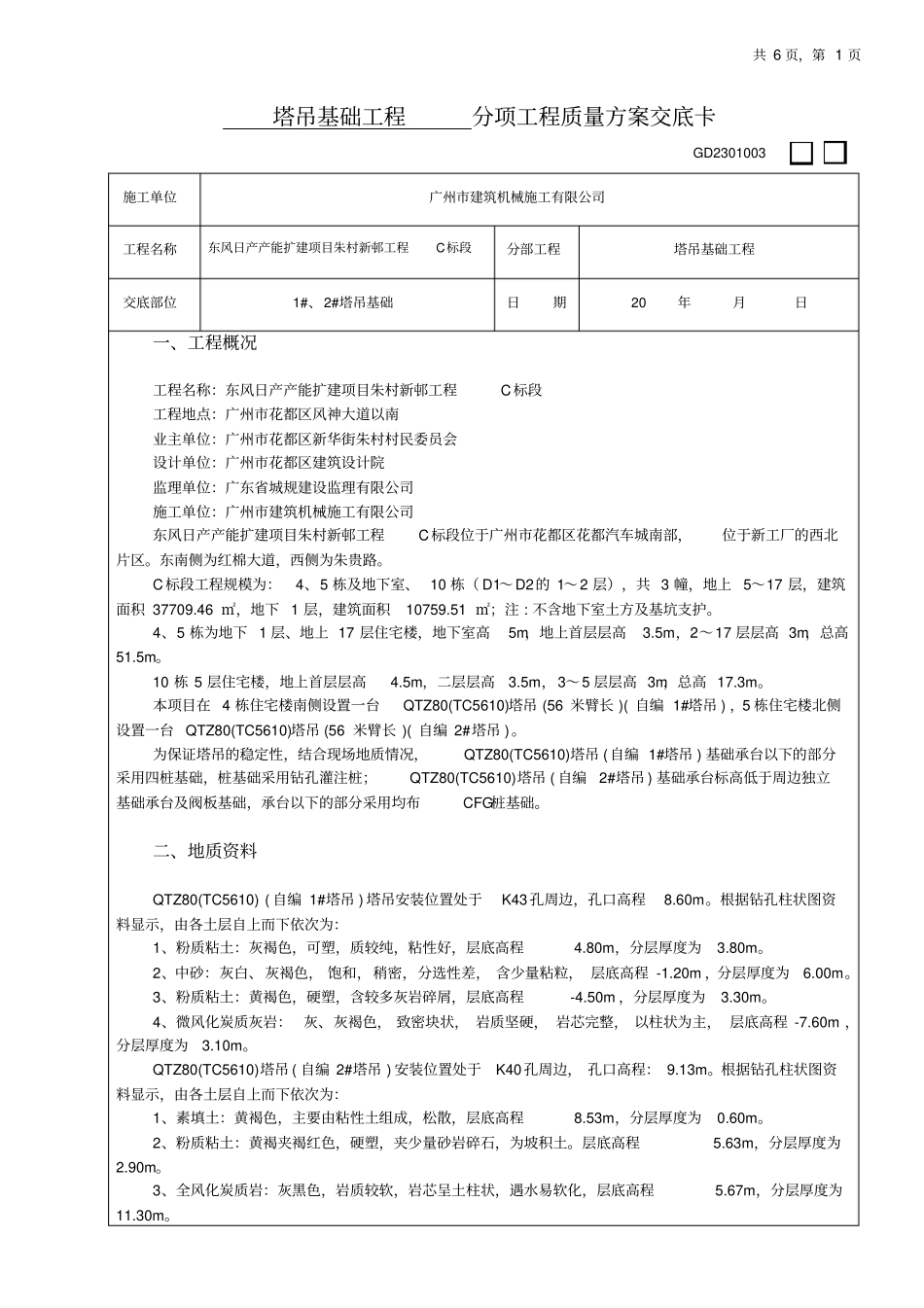

共 6 页，第 1 页塔吊基础工程分项工程质量方案交底卡GD2301003 施工单位广州市建筑机械施工有限公司工程名称东风日产产能扩建项目朱村新邨工程C标段分部工程塔吊基础工程交底部位1#、2#塔吊基础日期20 年月日一、工程概况工程名称：东风日产产能扩建项目朱村新邨工程C标段工程地点：广州市花都区风神大道以南业主单位：广州市花都区新华街朱村村民委员会设计单位：广州市花都区建筑设计院监理单位：广东省城规建设监理有限公司施工单位：广州市建筑机械施工有限公司东风日产产能扩建项目朱村新邨工程C标段位于广州市花都区花都汽车城南部，位于新工厂的西北片区。东南侧为红棉大道，西侧为朱贵路。C标段工程规模为：4、5 栋及地下室、 10 栋（ D1～D2的 1～2 层），共 3 幢，地上 5～17 层，建筑面积 37709.46 ㎡，地下 1 层，建筑面积10759.51 ㎡；注 : 不含地下室土方及基坑支护。4、5 栋为地下 1 层、地上 17 层住宅楼，地下室高5m，地上首层层高3.5m，2～17 层层高 3m，总高51.5m。10 栋 5 层住宅楼，地上首层层高4.5m，二层层高3.5m，3～5 层层高 3m，总高 17.3m。本项目在 4 栋住宅楼南侧设置一台QTZ80(TC5610)塔吊 (56 米臂长 )( 自编 1#塔吊 ) ，5 栋住宅楼北侧设置一台 QTZ80(TC5610)塔吊 (56 米臂长 )( 自编 2#塔吊 )。为保证塔吊的稳定性，结合现场地质情况，QTZ80(TC5610)塔吊 (自编 1#塔吊 ) 基础承台以下的部分采用四桩基础，桩基础采用钻孔灌注桩；QTZ80(TC5610)塔吊 ( 自编2#塔吊 ) 基础承台标高低于周边独立基础承台及阀板基础，承台以下的部分采用均布CFG桩基础。二、地质资料QTZ80(TC5610) ( 自编 1#塔吊 ) 塔吊安装位置处于K43 孔周边，孔口高程8.60m。根据钻孔柱状图资料显示，由各土层自上而下依次为：1、粉质粘土：灰褐色，可塑，质较纯，粘性好，层底高程4.80m，分层厚度为3.80m。2、中砂：灰白、灰褐色， 饱和，稍密，分选性差， 含少量粘粒， 层底高程 -1.20m ，分层厚度为6.00m。3、粉质粘土：黄褐色，硬塑，含较多灰岩碎屑，层底高程-4.50m ，分层厚度为3.30m。4、微风化炭质灰岩： 灰、灰褐色， 致密块状， 岩质坚硬， 岩芯完整， 以柱状为主， 层底高程 -7.60m ，分层厚度为3.10m。QTZ80(TC5610)塔吊 ( 自编 2#塔吊 ) 安装位置处于K40 孔周边， 孔口高程： 9.13m。根据钻孔柱状图资料显示，由各土层自上而下依次为：1、...
