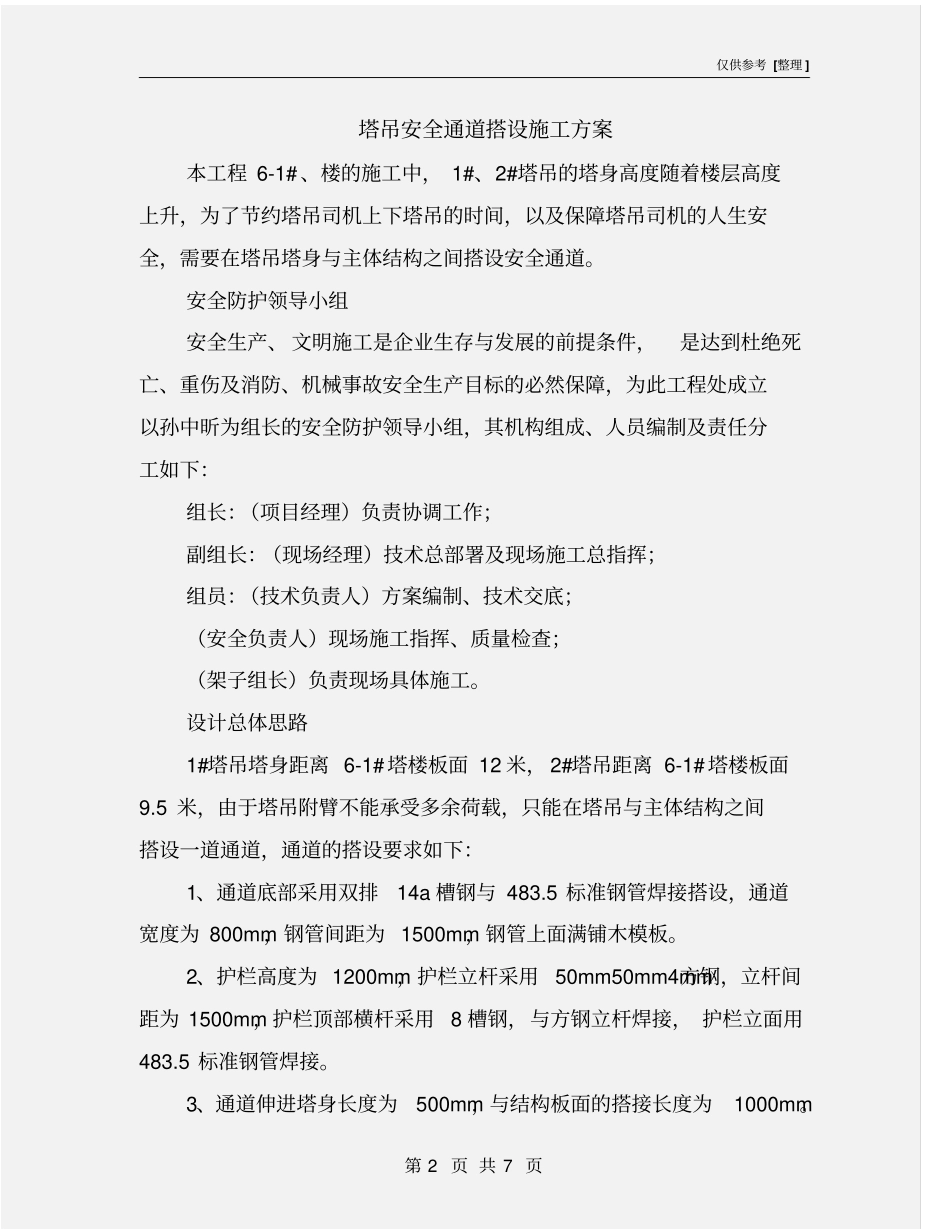

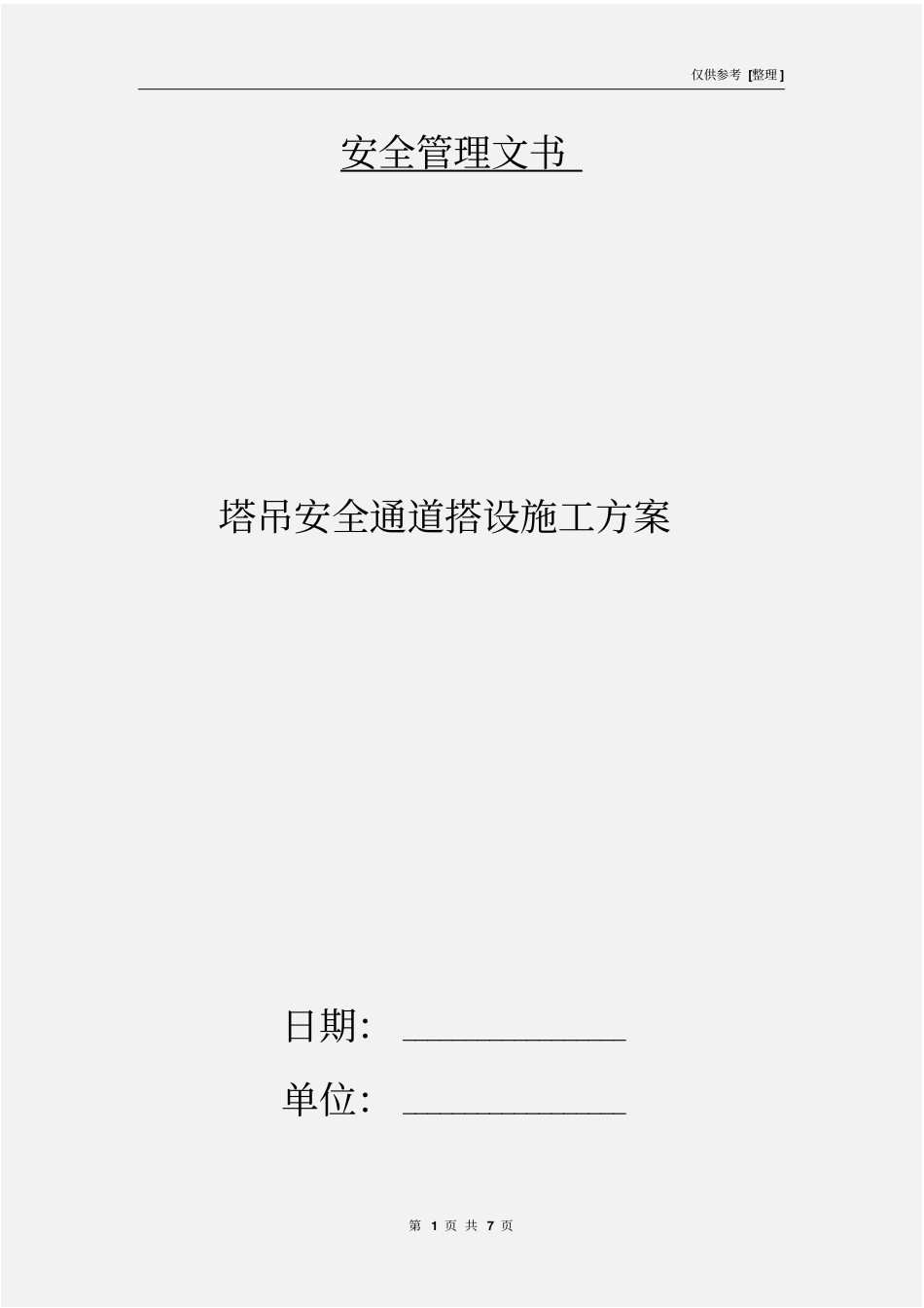

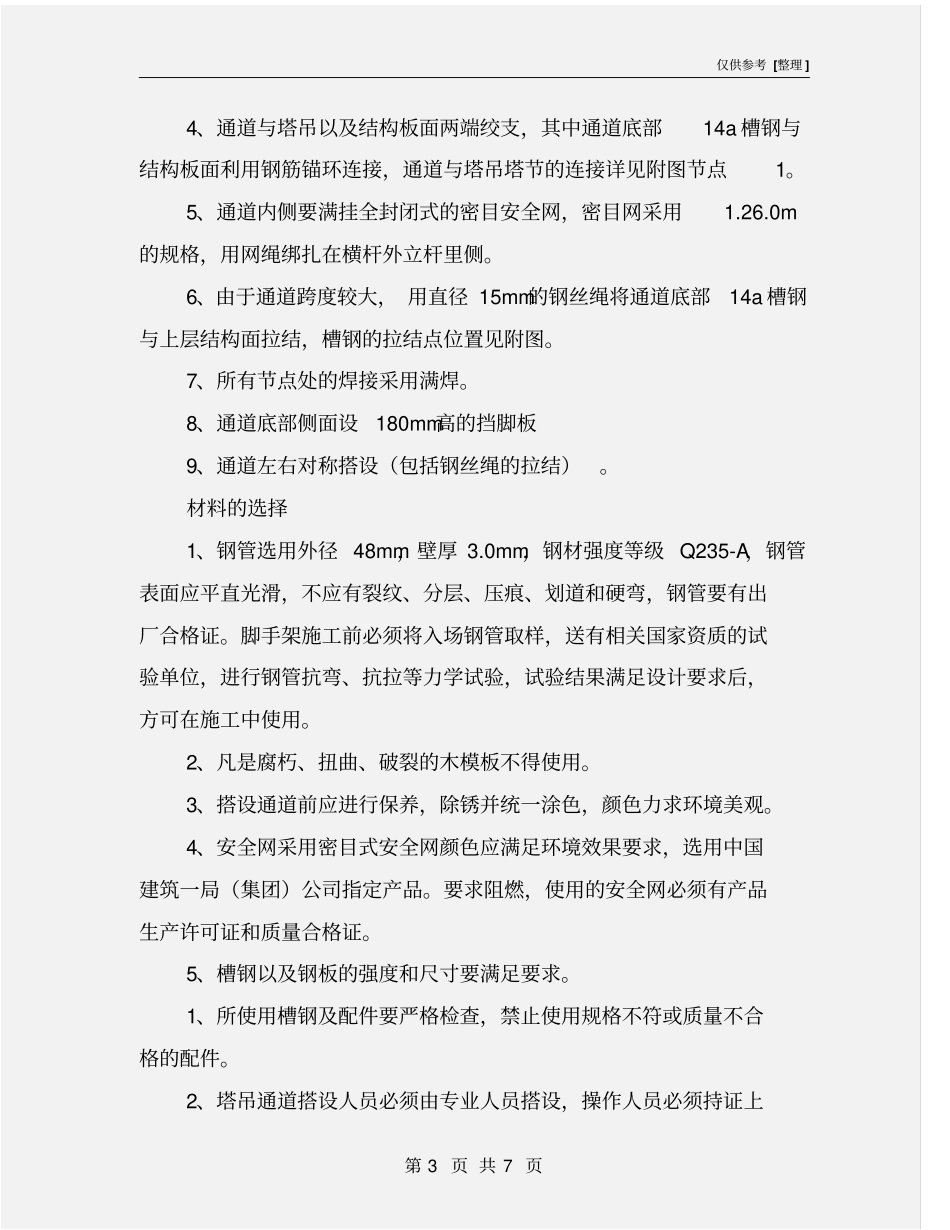

仅供参考 [整理 ] 第 1 页 共 7 页安全管理文书塔吊安全通道搭设施工方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 7 页塔吊安全通道搭设施工方案本工程 6-1#、楼的施工中， 1#、2#塔吊的塔身高度随着楼层高度上升，为了节约塔吊司机上下塔吊的时间，以及保障塔吊司机的人生安全，需要在塔吊塔身与主体结构之间搭设安全通道。安全防护领导小组安全生产、 文明施工是企业生存与发展的前提条件，是达到杜绝死亡、重伤及消防、机械事故安全生产目标的必然保障，为此工程处成立以孙中昕为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：（项目经理）负责协调工作；副组长：（现场经理）技术总部署及现场施工总指挥；组员：（技术负责人）方案编制、技术交底；（安全负责人）现场施工指挥、质量检查；（架子组长）负责现场具体施工。设计总体思路1#塔吊塔身距离 6-1#塔楼板面 12 米， 2#塔吊距离 6-1#塔楼板面9.5 米，由于塔吊附臂不能承受多余荷载，只能在塔吊与主体结构之间搭设一道通道，通道的搭设要求如下：1、通道底部采用双排14a 槽钢与 483.5 标准钢管焊接搭设，通道宽度为 800mm，钢管间距为 1500mm，钢管上面满铺木模板。2、护栏高度为 1200mm，护栏立杆采用50mm50mm4mm方钢，立杆间距为 1500mm，护栏顶部横杆采用8 槽钢，与方钢立杆焊接， 护栏立面用483.5 标准钢管焊接。3、通道伸进塔身长度为500mm，与结构板面的搭接长度为1000mm。仅供参考 [整理 ] 第 3 页 共 7 页4、通道与塔吊以及结构板面两端绞支，其中通道底部14a 槽钢与结构板面利用钢筋锚环连接，通道与塔吊塔节的连接详见附图节点1。5、通道内侧要满挂全封闭式的密目安全网，密目网采用1.26.0m的规格，用网绳绑扎在横杆外立杆里侧。6、由于通道跨度较大， 用直径 15mm的钢丝绳将通道底部14a 槽钢与上层结构面拉结，槽钢的拉结点位置见附图。7、所有节点处的焊接采用满焊。8、通道底部侧面设180mm高的挡脚板9、通道左右对称搭设（包括钢丝绳的拉结）。材料的选择1、钢管选用外径 48mm，壁厚 3.0mm，钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、凡是腐朽、扭...
