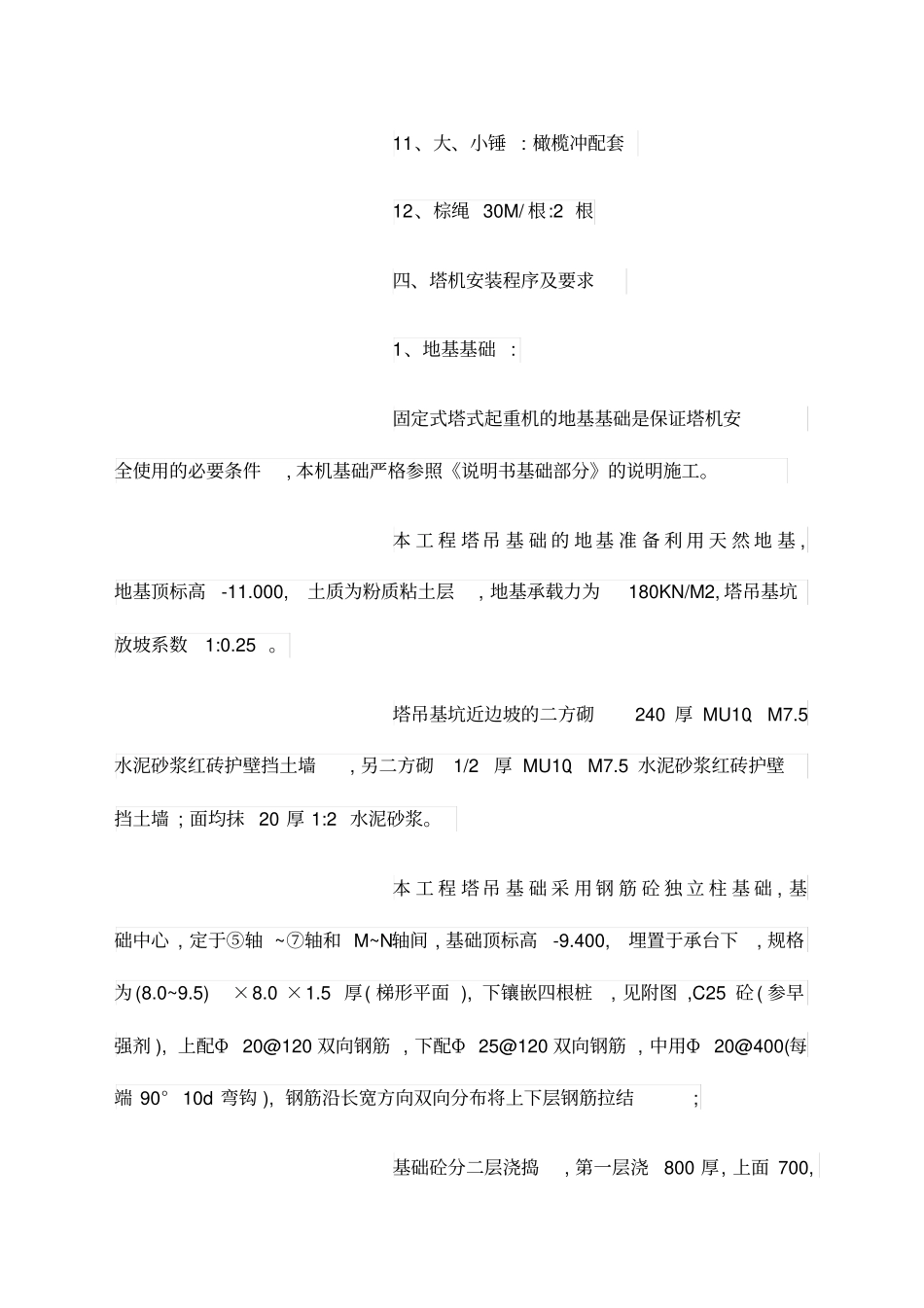

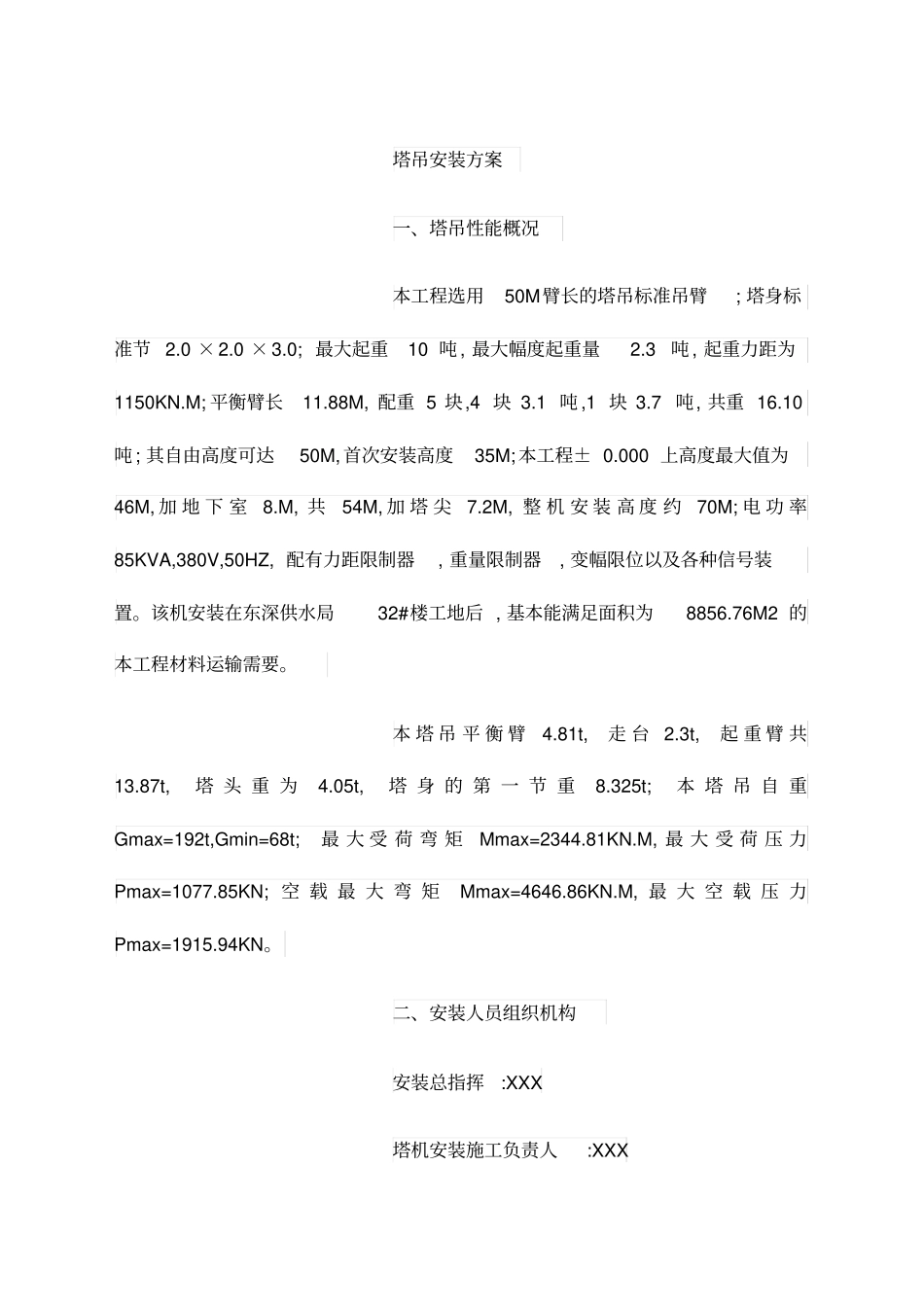

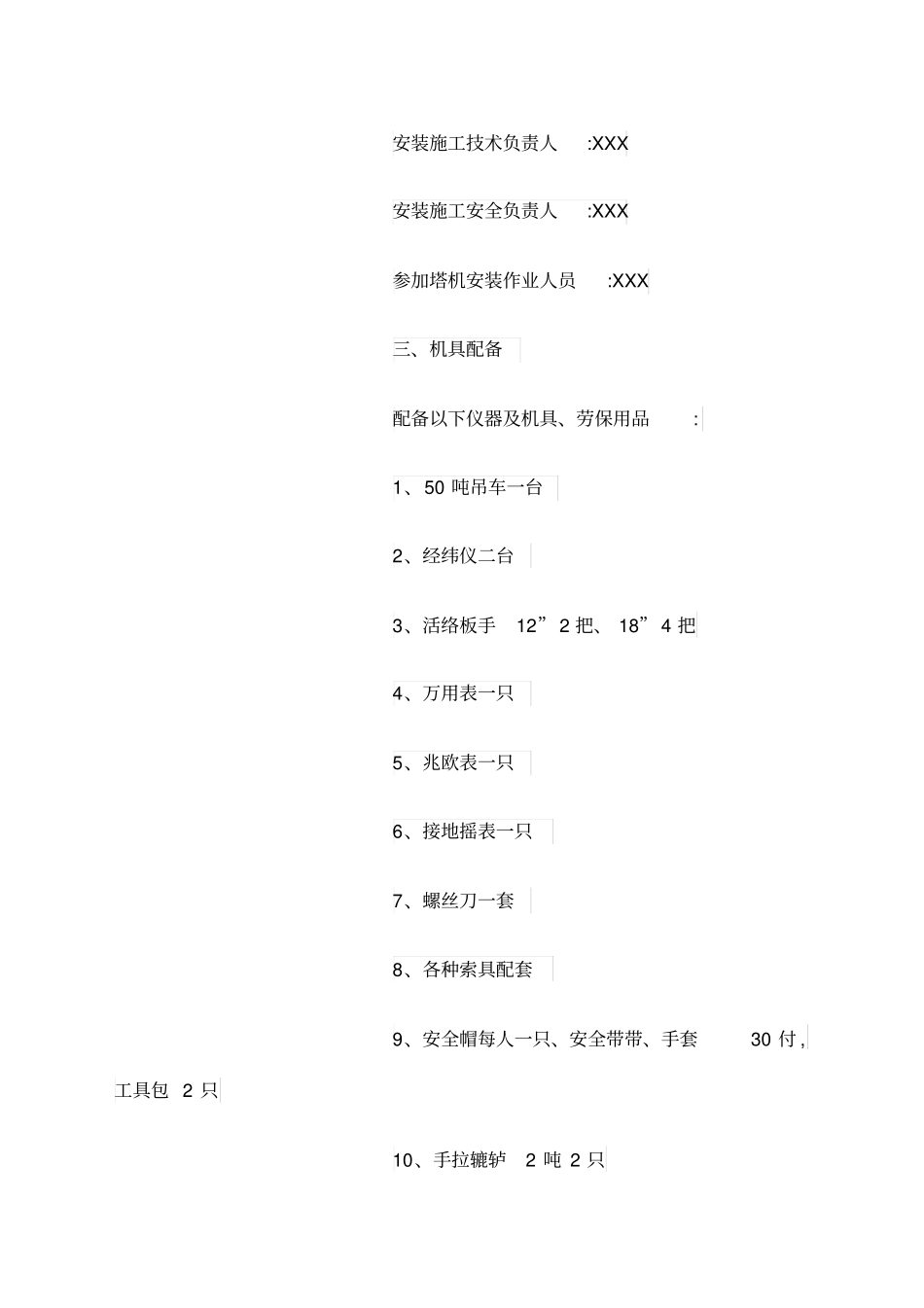

塔吊安装方案一、塔吊性能概况本工程选用50M臂长的塔吊标准吊臂; 塔身标准节 2.0 × 2.0 × 3.0; 最大起重10 吨 , 最大幅度起重量2.3吨 , 起重力距为1150KN.M; 平衡臂长11.88M, 配重 5 块,4 块 3.1 吨 ,1 块 3.7 吨, 共重 16.10吨 ; 其自由高度可达50M,首次安装高度35M;本工程± 0.000 上高度最大值为46M, 加 地 下 室8.M, 共54M, 加 塔 尖7.2M, 整 机 安 装 高 度 约70M; 电 功 率85KVA,380V,50HZ, 配有力距限制器, 重量限制器, 变幅限位以及各种信号装置。该机安装在东深供水局32#楼工地后 , 基本能满足面积为8856.76M2 的本工程材料运输需要。本 塔 吊 平 衡 臂4.81t,走 台 2.3t,起 重 臂 共13.87t,塔 头 重 为4.05t,塔 身 的 第 一 节 重8.325t;本 塔 吊 自 重Gmax=192t,Gmin=68t;最 大 受 荷 弯 矩Mmax=2344.81KN.M, 最 大 受 荷 压 力Pmax=1077.85KN; 空 载 最 大 弯 矩Mmax=4646.86KN.M, 最 大 空 载 压 力Pmax=1915.94KN。二、安装人员组织机构安装总指挥:XXX 塔机安装施工负责人:XXX 安装施工技术负责人:XXX 安装施工安全负责人:XXX 参加塔机安装作业人员:XXX 三、机具配备配备以下仪器及机具、劳保用品: 1、50 吨吊车一台2、经纬仪二台3、活络板手12” 2 把、 18” 4 把4、万用表一只5、兆欧表一只6、接地摇表一只7、螺丝刀一套8、各种索具配套9、安全帽每人一只、安全带带、手套30 付 ,工具包 2 只10、手拉辘轳2 吨 2 只11、大、小锤 : 橄榄冲配套12、棕绳 30M/ 根:2 根四、塔机安装程序及要求1、地基基础 : 固定式塔式起重机的地基基础是保证塔机安全使用的必要条件, 本机基础严格参照《说明书基础部分》的说明施工。本 工 程 塔 吊 基 础 的 地 基 准 备 利 用 天 然 地 基 ,地基顶标高-11.000,土质为粉质粘土层, 地基承载力为180KN/M2, 塔吊基坑放坡系数1:0.25 。塔吊基坑近边坡的二方砌240 厚 MU10、 M7.5水泥砂浆红砖护壁挡土墙, 另二方砌1/2厚 MU10、 M7.5 水泥砂浆红砖护壁挡土墙 ; 面均抹 20 厚 1:2 水泥砂浆。本 工 程 塔 吊 基 础 采 用 钢 筋 砼 独 立 柱 基 础 , 基础中心 , 定于⑤轴 ~⑦轴和 M~N轴间 , 基础顶标高-9.400,埋置于承台下, 规格为 (8.0~9.5)×8.0 ×1.5 厚( 梯形平面 ), 下镶嵌四根桩, 见附图 ,C25 砼...
