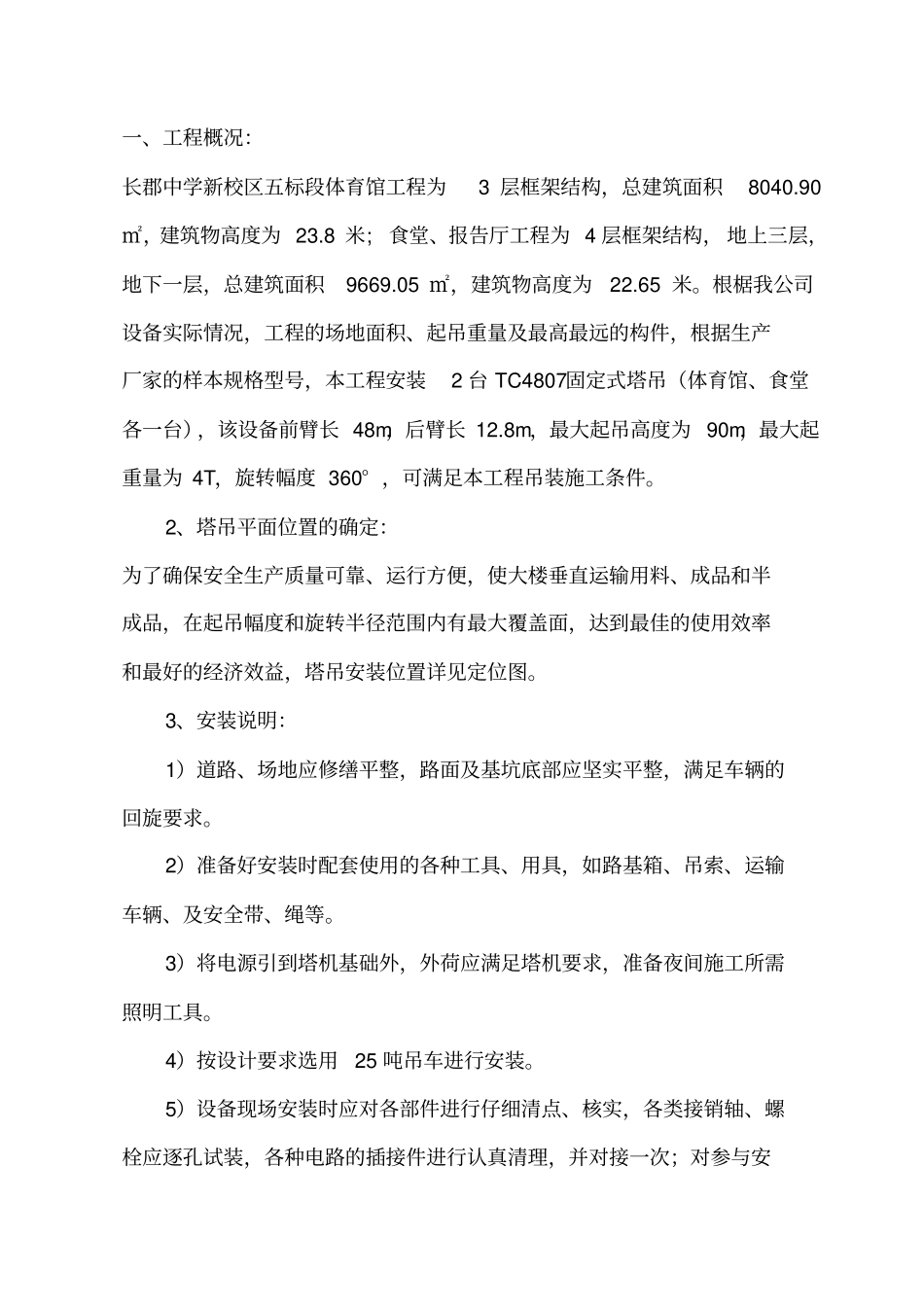

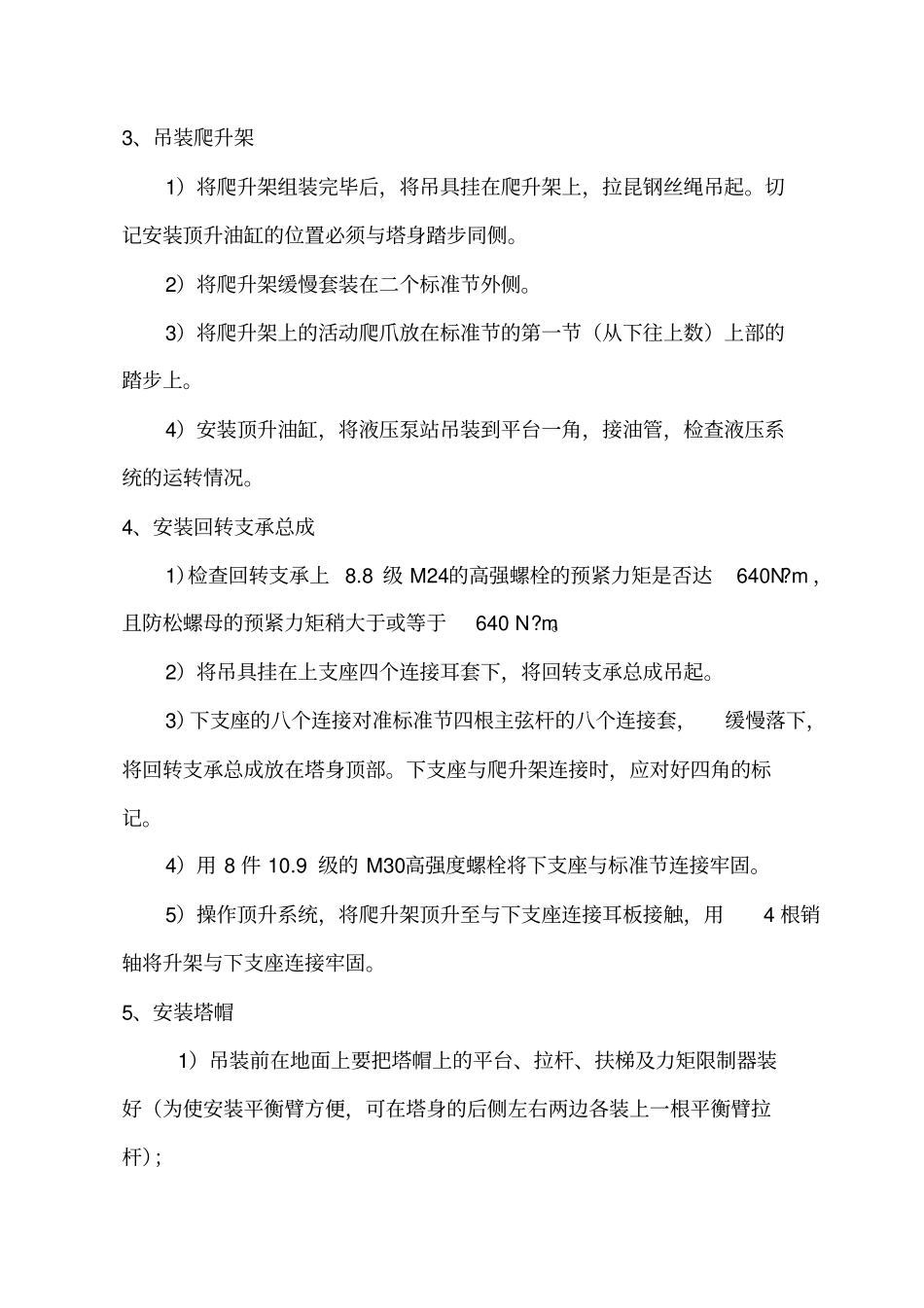

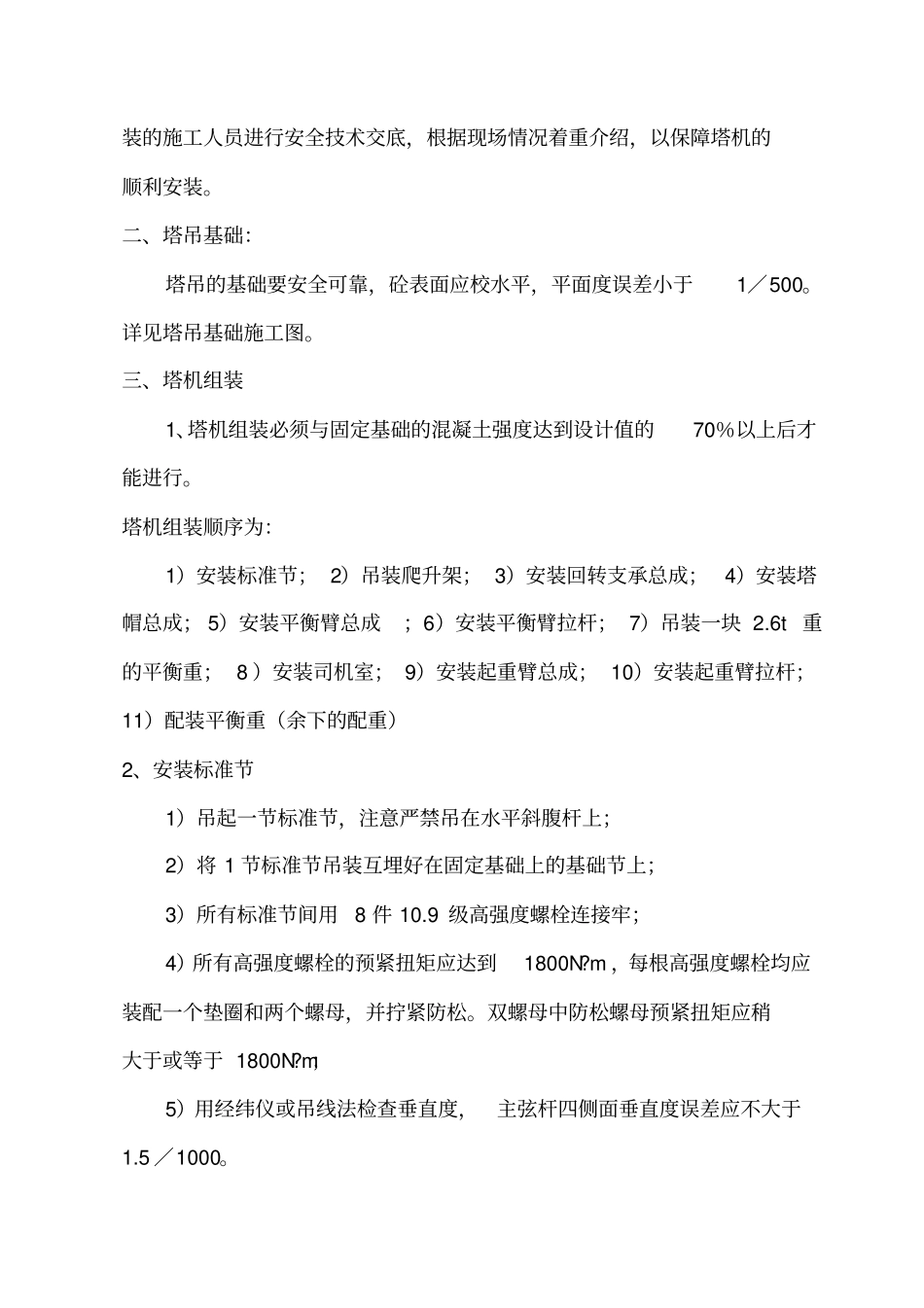

一、工程概况：长郡中学新校区五标段体育馆工程为3 层框架结构，总建筑面积8040.90㎡，建筑物高度为 23.8 米; 食堂、报告厅工程为 4 层框架结构， 地上三层，地下一层，总建筑面积9669.05 ㎡，建筑物高度为22.65 米。根椐我公司设备实际情况，工程的场地面积、起吊重量及最高最远的构件，根据生产厂家的样本规格型号，本工程安装2 台 TC4807固定式塔吊（体育馆、食堂各一台），该设备前臂长 48m，后臂长 12.8m，最大起吊高度为 90m，最大起重量为 4T，旋转幅度 360° ，可满足本工程吊装施工条件。2、塔吊平面位置的确定：为了确保安全生产质量可靠、运行方便，使大楼垂直运输用料、成品和半成品，在起吊幅度和旋转半径范围内有最大覆盖面，达到最佳的使用效率和最好的经济效益，塔吊安装位置详见定位图。3、安装说明：1）道路、场地应修缮平整，路面及基坑底部应坚实平整，满足车辆的回旋要求。2）准备好安装时配套使用的各种工具、用具，如路基箱、吊索、运输车辆、及安全带、绳等。3）将电源引到塔机基础外，外荷应满足塔机要求，准备夜间施工所需照明工具。4）按设计要求选用25 吨吊车进行安装。5）设备现场安装时应对各部件进行仔细清点、核实，各类接销轴、螺栓应逐孔试装，各种电路的插接件进行认真清理，并对接一次；对参与安装的施工人员进行安全技术交底，根据现场情况着重介绍，以保障塔机的顺利安装。二、塔吊基础：塔吊的基础要安全可靠，砼表面应校水平，平面度误差小于1／500。详见塔吊基础施工图。三、塔机组装1、塔机组装必须与固定基础的混凝土强度达到设计值的70％以上后才能进行。塔机组装顺序为：1）安装标准节； 2）吊装爬升架； 3）安装回转支承总成；4）安装塔帽总成； 5）安装平衡臂总成；6）安装平衡臂拉杆； 7）吊装一块 2.6t 重的平衡重； 8 ）安装司机室； 9）安装起重臂总成； 10）安装起重臂拉杆；11）配装平衡重（余下的配重）2、安装标准节1）吊起一节标准节，注意严禁吊在水平斜腹杆上；2）将 1 节标准节吊装互埋好在固定基础上的基础节上；3）所有标准节间用8 件 10.9 级高强度螺栓连接牢；4）所有高强度螺栓的预紧扭矩应达到1800N?m ，每根高强度螺栓均应装配一个垫圈和两个螺母，并拧紧防松。双螺母中防松螺母预紧扭矩应稍大于或等于 1800N?m；5）用经纬仪或吊线法检查垂直度，主弦杆四侧面垂直度误差应不大于1.5 ／1000。3、吊装爬升架1）将爬升架组装完毕后，将吊具挂...
