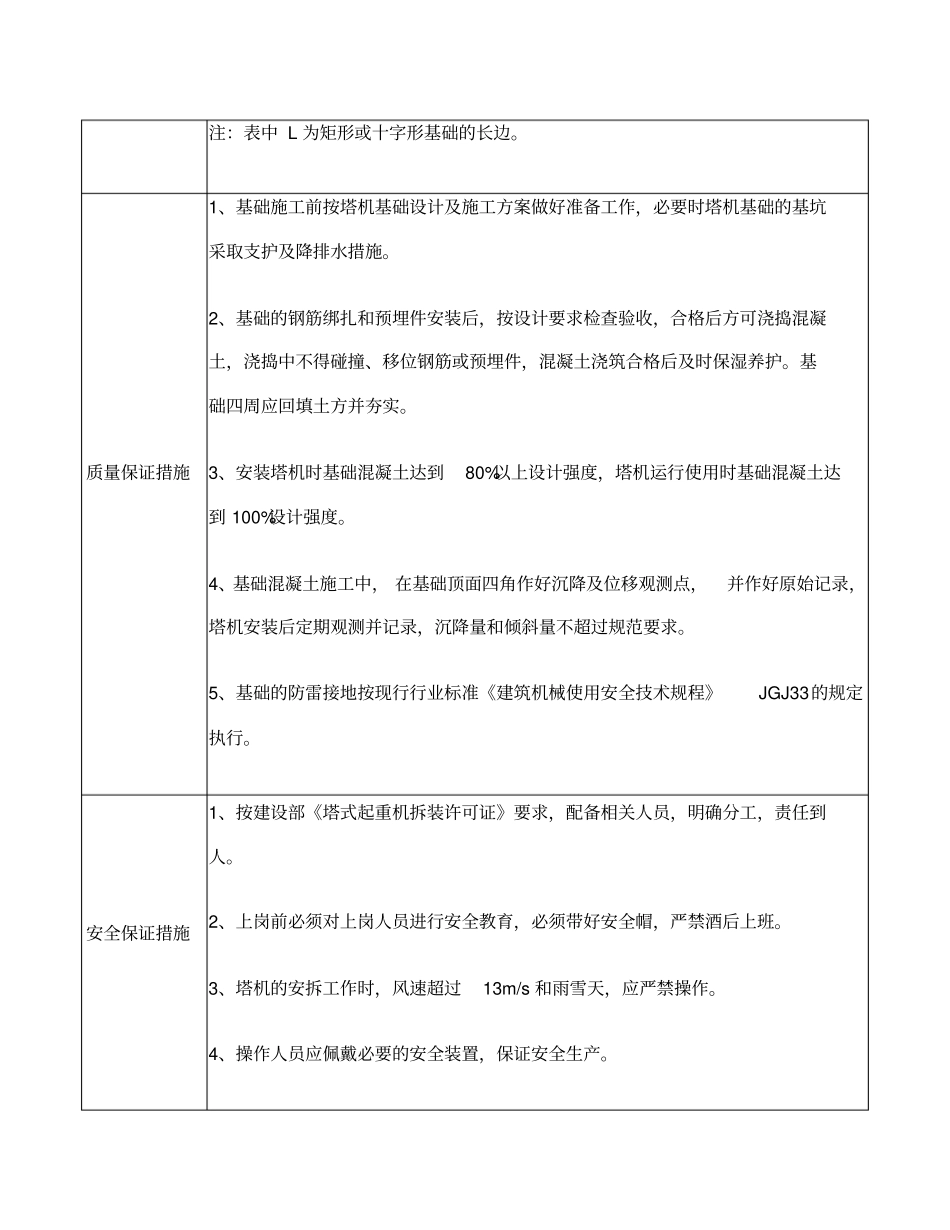

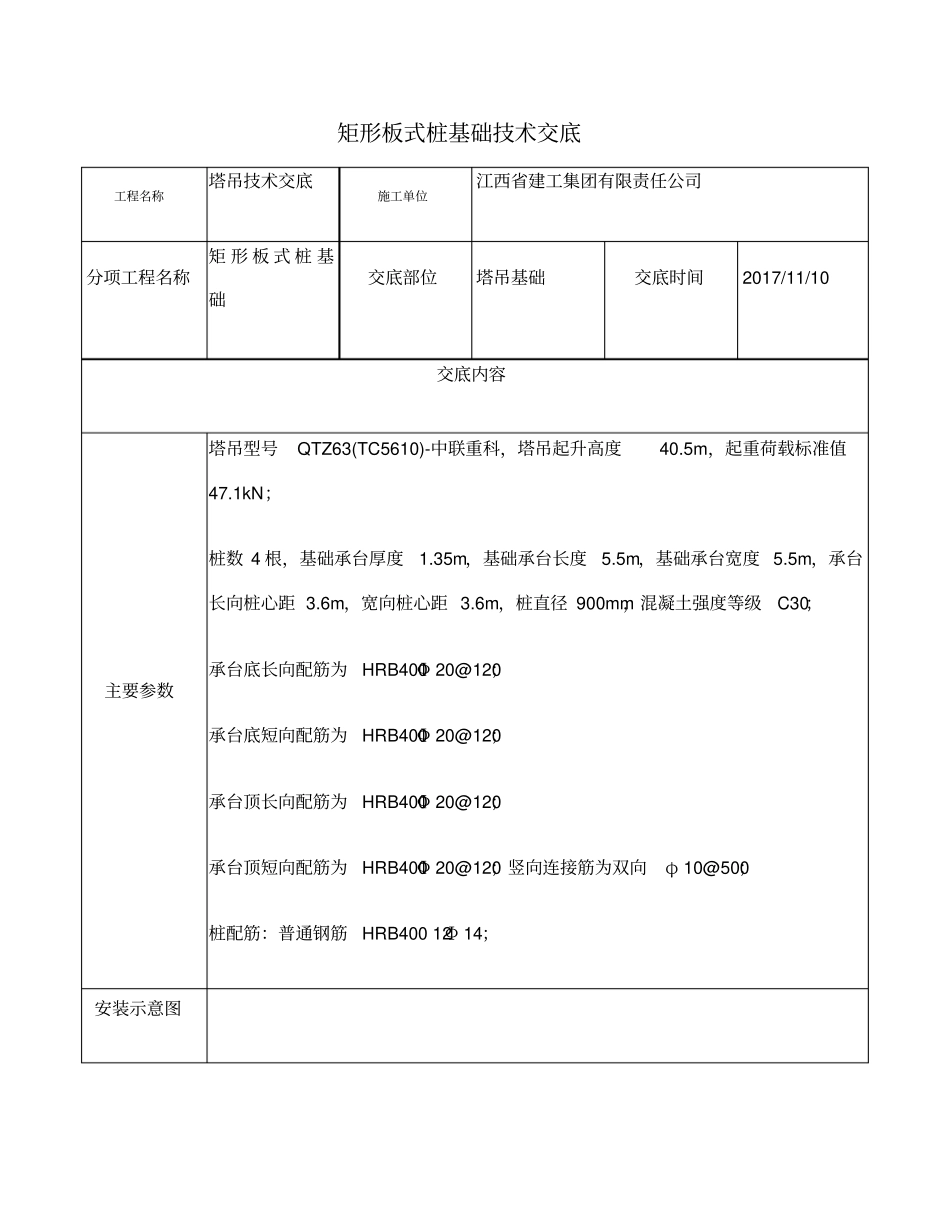

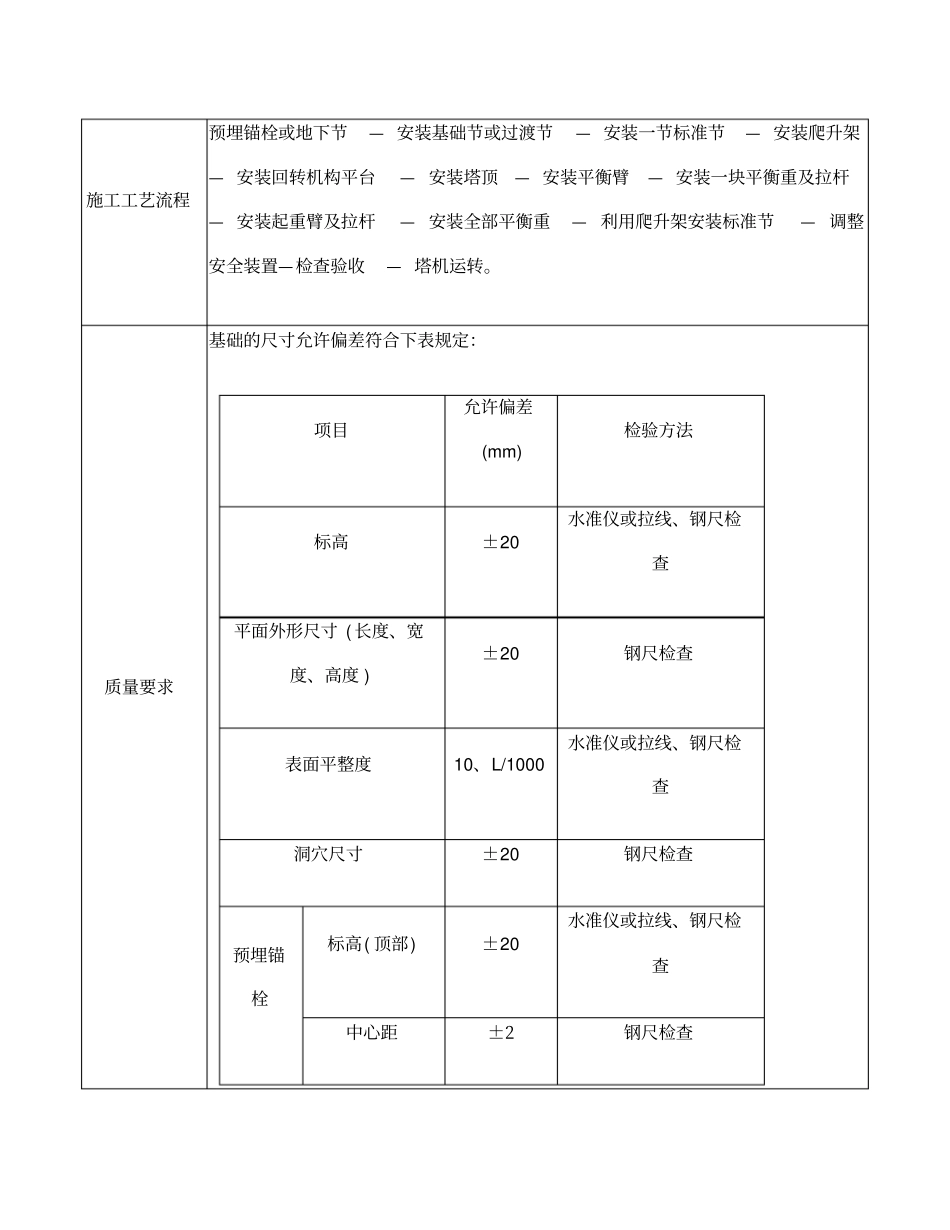

矩形板式桩基础技术交底工程名称塔吊技术交底施工单位江西省建工集团有限责任公司分项工程名称矩 形 板 式 桩 基础交底部位塔吊基础交底时间2017/11/10 交底内容主要参数塔吊型号QTZ63(TC5610)-中联重科，塔吊起升高度40.5m，起重荷载标准值47.1kN；桩数 4 根，基础承台厚度1.35m，基础承台长度5.5m，基础承台宽度 5.5m，承台长向桩心距 3.6m，宽向桩心距 3.6m，桩直径 900mm，混凝土强度等级C30；承台底长向配筋为HRB400Φ 20@120；承台底短向配筋为HRB400Φ 20@120；承台顶长向配筋为HRB400Φ 20@120；承台顶短向配筋为HRB400Φ 20@120；竖向连接筋为双向φ 10@500；桩配筋：普通钢筋HRB400 12Φ 14；安装示意图施工工艺流程预埋锚栓或地下节— 安装基础节或过渡节— 安装一节标准节— 安装爬升架— 安装回转机构平台— 安装塔顶— 安装平衡臂— 安装一块平衡重及拉杆— 安装起重臂及拉杆— 安装全部平衡重— 利用爬升架安装标准节— 调整安全装置—检查验收— 塔机运转。质量要求基础的尺寸允许偏差符合下表规定：项目允许偏差(mm)检验方法标高±20水准仪或拉线、钢尺检查平面外形尺寸 ( 长度、宽度、高度 )±20钢尺检查表面平整度10、L/1000水准仪或拉线、钢尺检查洞穴尺寸±20钢尺检查预埋锚栓标高( 顶部)±20水准仪或拉线、钢尺检查中心距±2钢尺检查注：表中 L 为矩形或十字形基础的长边。质量保证措施1、基础施工前按塔机基础设计及施工方案做好准备工作，必要时塔机基础的基坑采取支护及降排水措施。2、基础的钢筋绑扎和预埋件安装后，按设计要求检查验收，合格后方可浇捣混凝土，浇捣中不得碰撞、移位钢筋或预埋件，混凝土浇筑合格后及时保湿养护。基础四周应回填土方并夯实。3、安装塔机时基础混凝土达到80%以上设计强度，塔机运行使用时基础混凝土达到 100%设计强度。4、基础混凝土施工中， 在基础顶面四角作好沉降及位移观测点，并作好原始记录，塔机安装后定期观测并记录，沉降量和倾斜量不超过规范要求。5、基础的防雷接地按现行行业标准《建筑机械使用安全技术规程》JGJ33的规定执行。安全保证措施1、按建设部《塔式起重机拆装许可证》要求，配备相关人员，明确分工，责任到人。2、上岗前必须对上岗人员进行安全教育，必须带好安全帽，严禁酒后上班。3、塔机的安拆工作时，风速超过13m/s 和雨雪天，应严禁操作。4、操作人员应佩戴必要的安全装置，保证安全生产。5、严禁高空作业人员向下...
