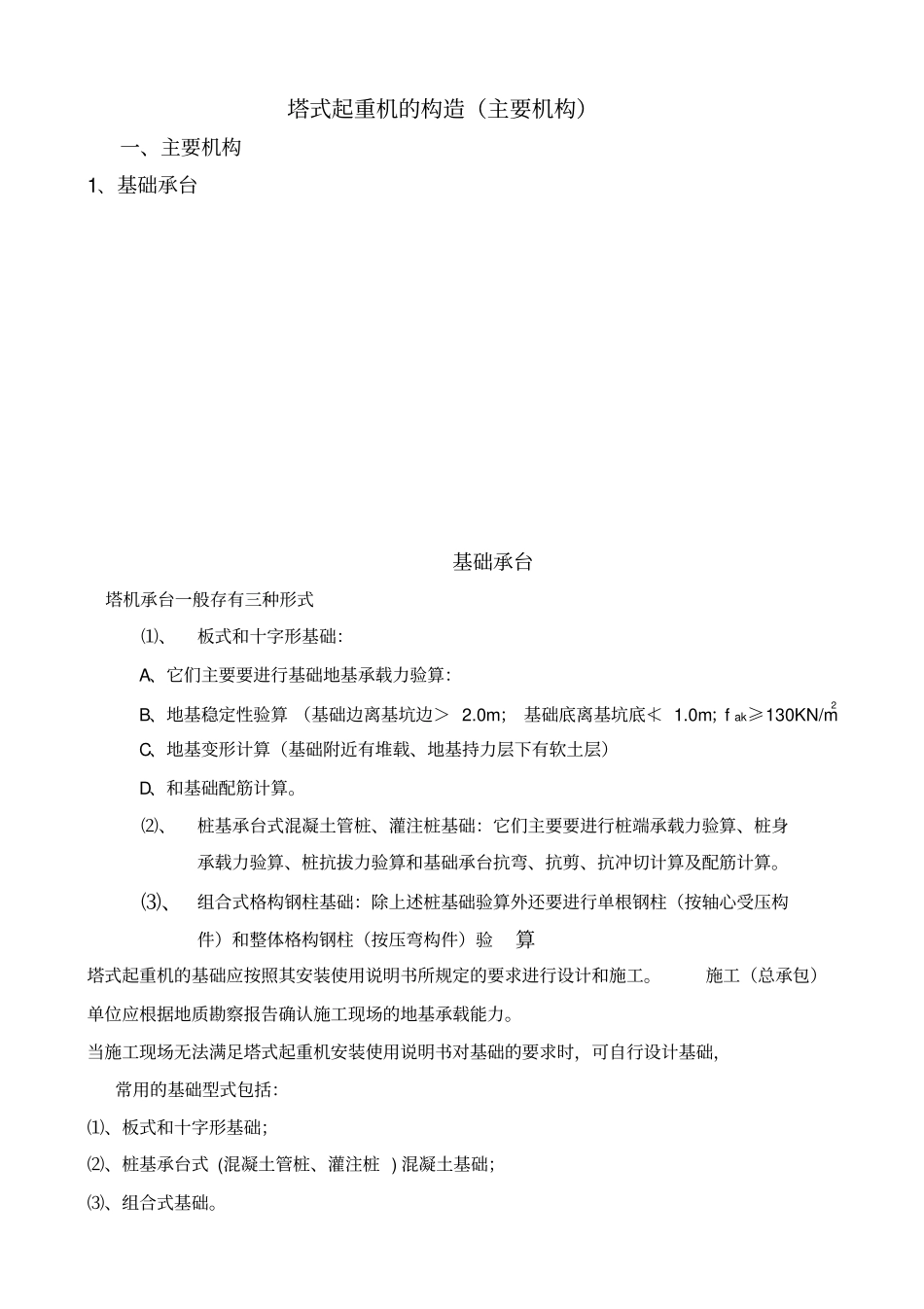

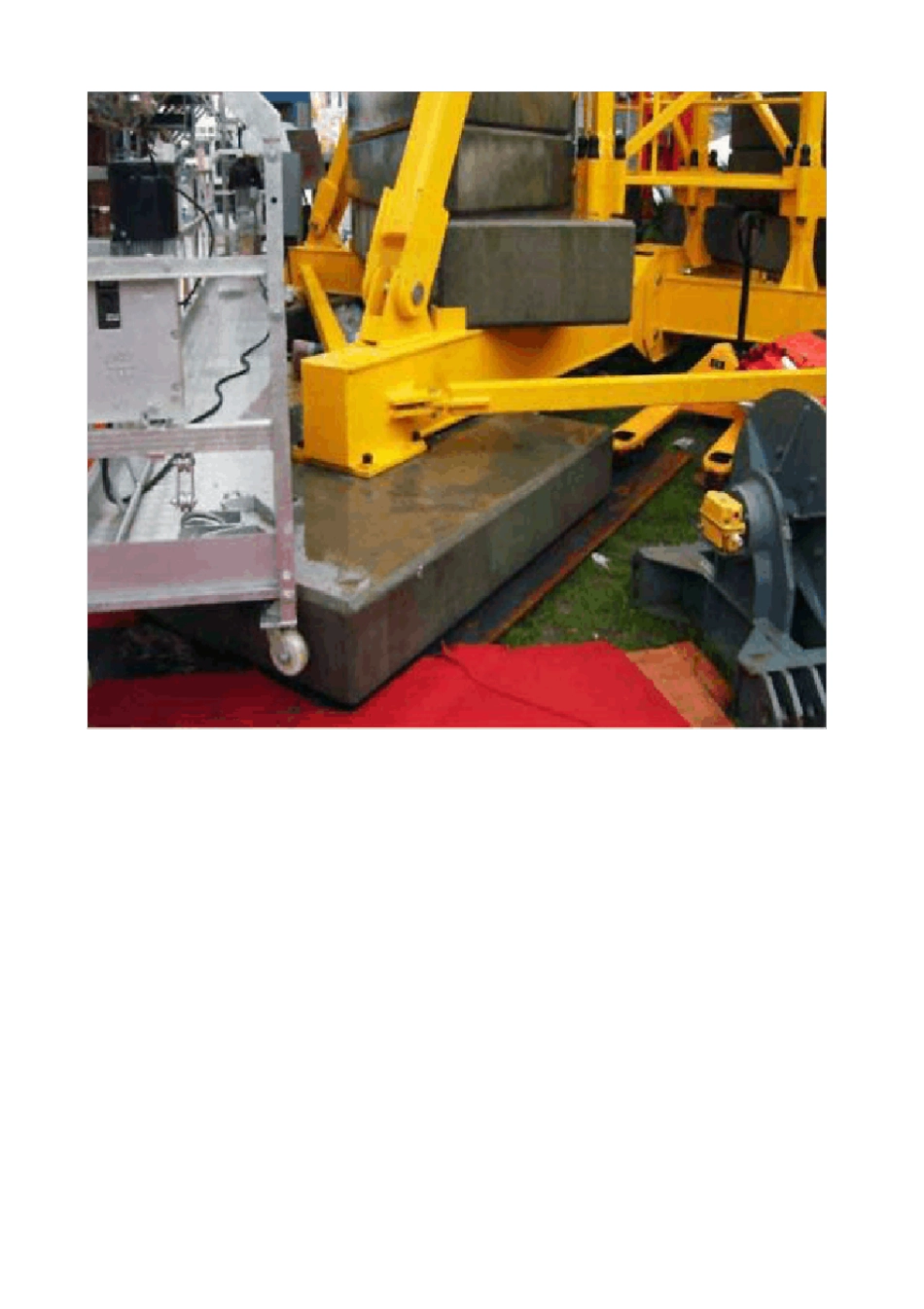

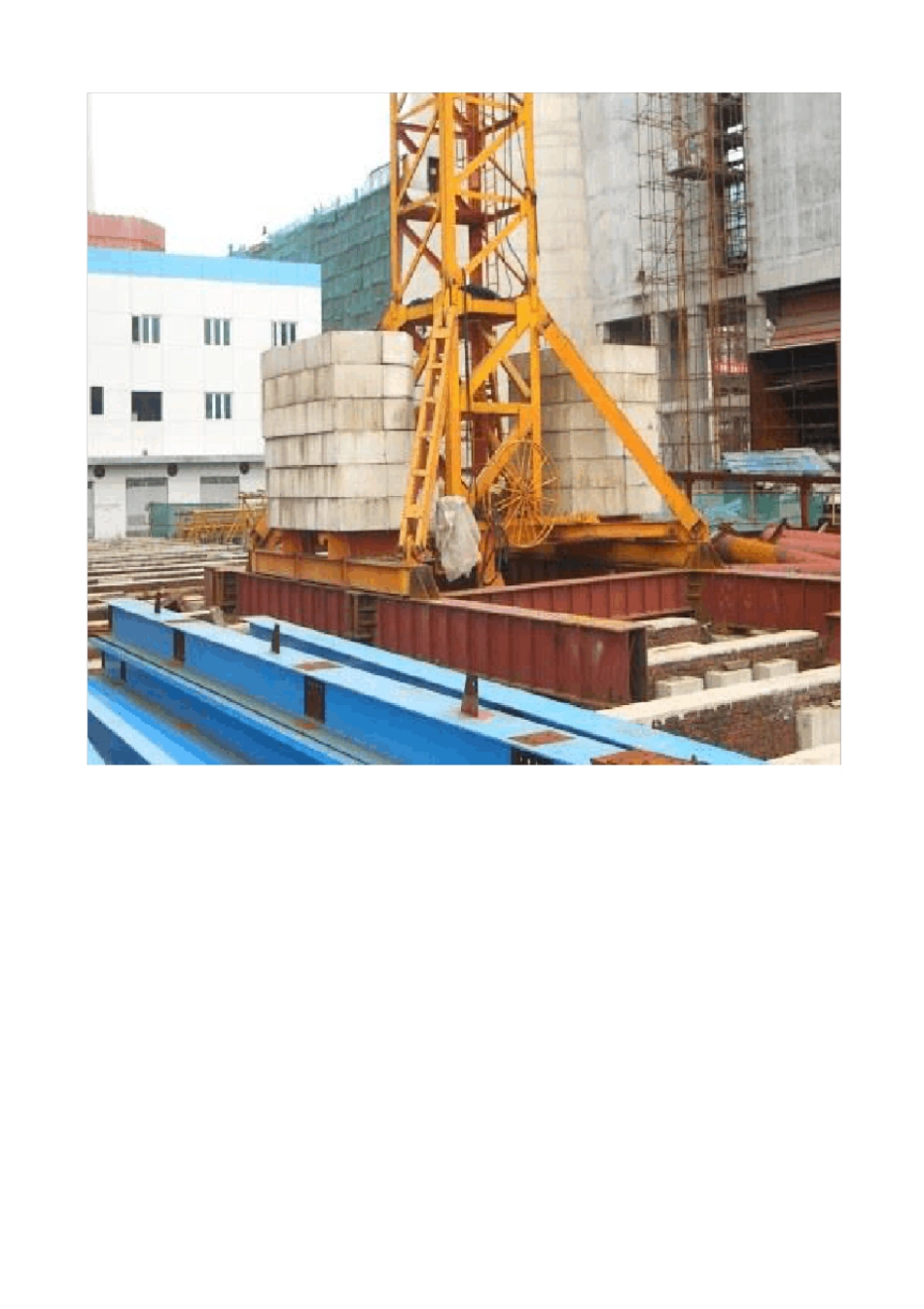

塔式起重机的构造（主要机构）一、主要机构1、基础承台基础承台塔机承台一般存有三种形式⑴、板式和十字形基础：A、它们主要要进行基础地基承载力验算：B、地基稳定性验算 （基础边离基坑边＞ 2.0m； 基础底离基坑底≮ 1.0m；f ak≥130KN/m2C、地基变形计算（基础附近有堆载、地基持力层下有软土层）D、和基础配筋计算。⑵、桩基承台式混凝土管桩、灌注桩基础：它们主要要进行桩端承载力验算、桩身承载力验算、桩抗拔力验算和基础承台抗弯、抗剪、抗冲切计算及配筋计算。⑶、组合式格构钢柱基础：除上述桩基础验算外还要进行单根钢柱（按轴心受压构件）和整体格构钢柱（按压弯构件）验算塔式起重机的基础应按照其安装使用说明书所规定的要求进行设计和施工。施工（总承包）单位应根据地质勘察报告确认施工现场的地基承载能力。当施工现场无法满足塔式起重机安装使用说明书对基础的要求时，可自行设计基础，常用的基础型式包括：⑴、板式和十字形基础；⑵、桩基承台式 (混凝土管桩、灌注桩 ) 混凝土基础；⑶、组合式基础。㈠、板式基础设计计算应符合下列规定：⑴、应进行抗倾覆稳定性和地基承载力验算（图 1）：图 1 塔机承载力图MkFvkFkGk⑵、整体抗倾覆稳定性应按下式计算：1、矩形基础地基承载力计算应符合下列公式要求：1）、当轴心荷载作用时2）、当偏心荷载作用时 ,除符合上式要求外，还应符合下式要求：2、矩形基础底面的压力可按下列公式计算：1）、当轴心荷载作用时2）、当偏心荷载作用时应符合下式要求3）、当偏心矩时3、偏心矩应按下式计算，并符合要求[pB] — 地面许用压应力，由实地勘探和基础处理情况确定，一般取[pB]=2 ×105～3×105Pa ⑷、 基础底板的配筋，应按抗弯计算确定；计算公式与配筋构造参见现行国家标准《混凝土结构设计规范》GB50010 的相关规定。㈡、桩基承台式混凝土基础的设计计算应符合下列规定：⑴、应对桩基单桩竖向抗压和抗拔承载力、桩身混凝土强度，承台的抗弯、抗剪、抗冲切按现行国家标准《建筑桩基技术规范》JGJ94的规定进行验算（图3.2.4）：图 3 塔式起重机方形承台桩基础1—— 桩基础；2—— 桩基承台；3—— 塔式起重机塔身桩基单桩竖向承载力计算应符合下式：式中： Qk—— 荷载效应标准组合下，基桩的平均竖向力；Qkmax—— 荷载效应标准组合下，桩顶最大竖向力；Ra—— 单桩竖向承载力特征值；⑵、桩基单桩的抗拔极限承载力与桩身混凝土强度应按现行行业标准《建筑桩基...
