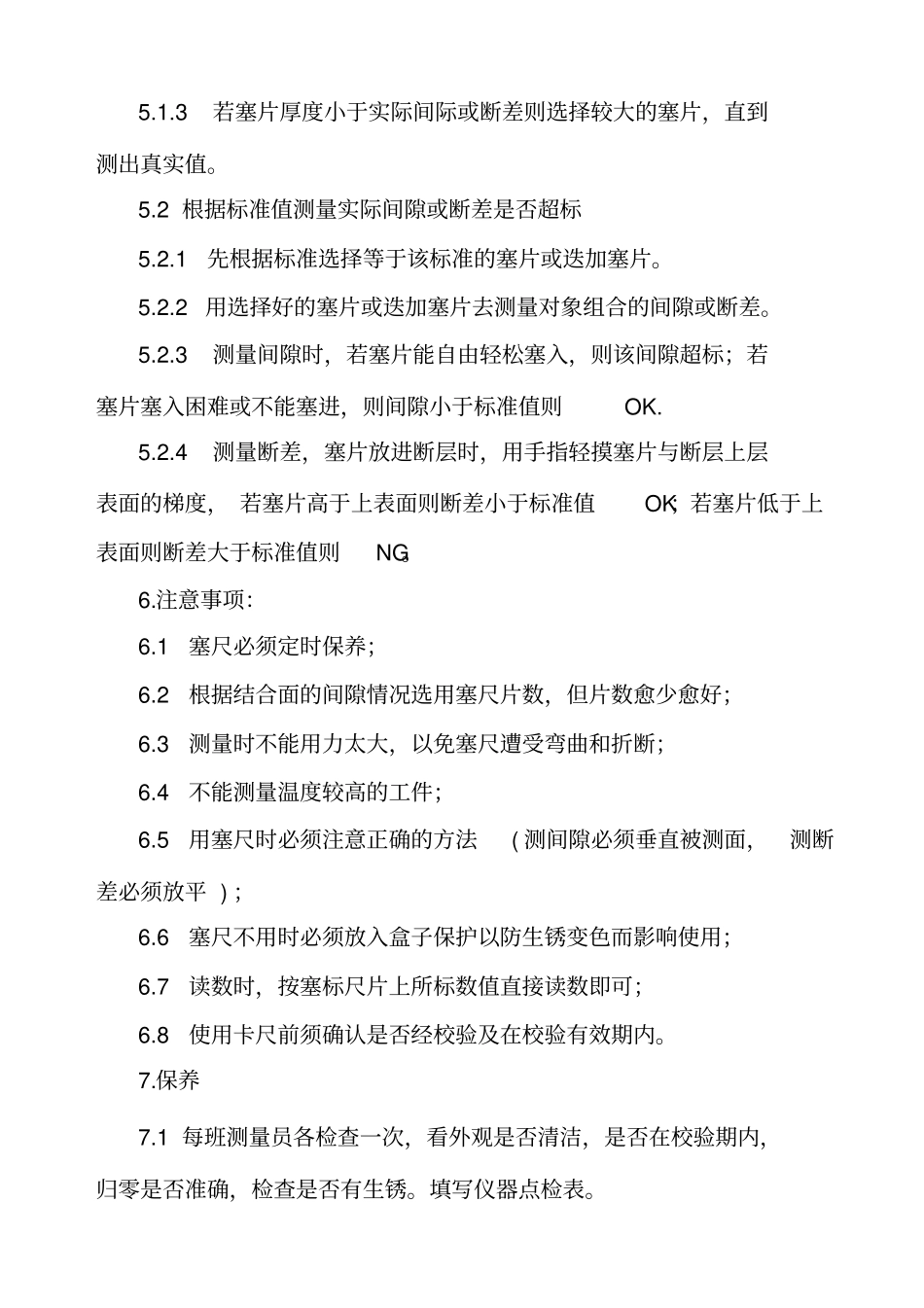

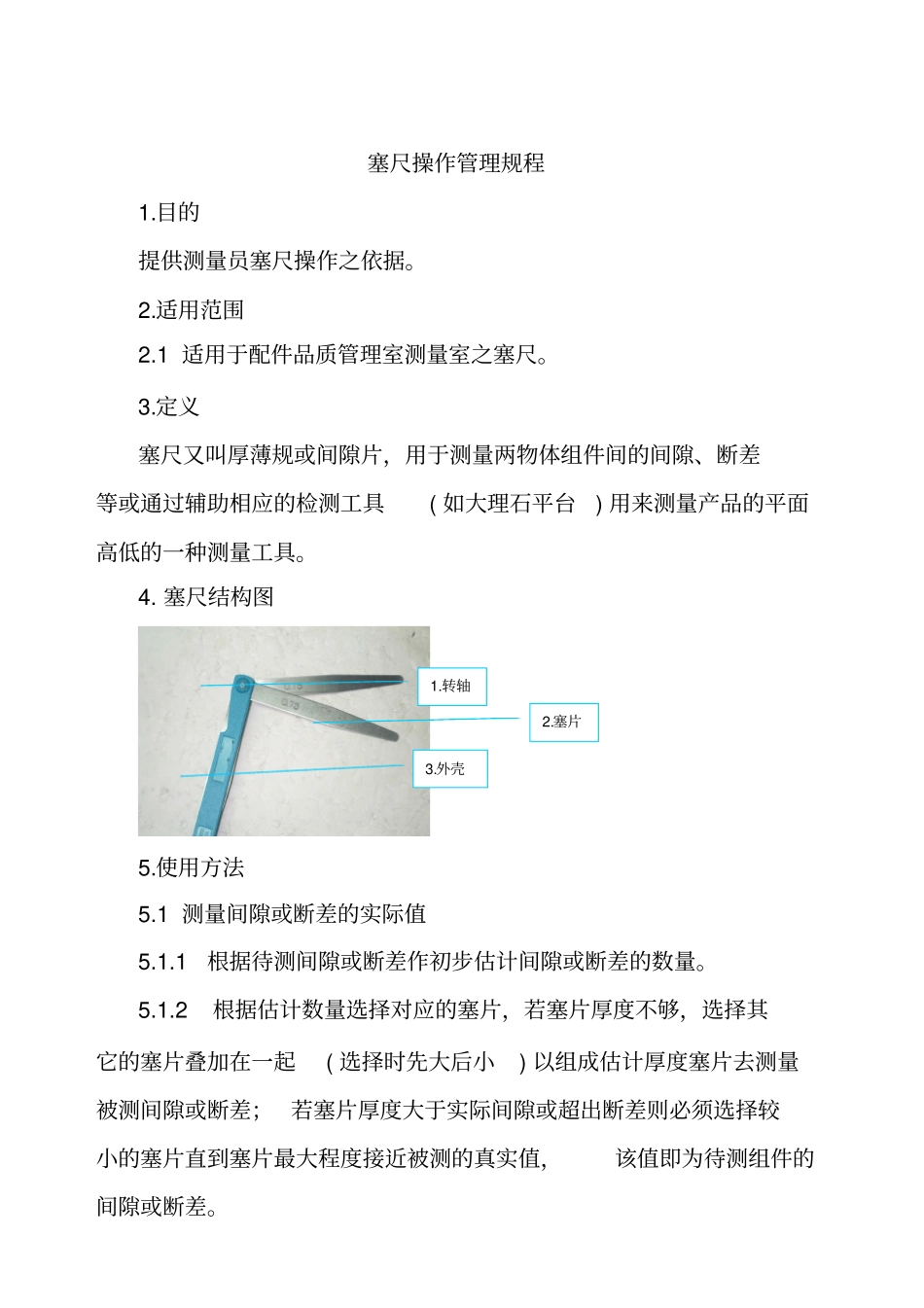

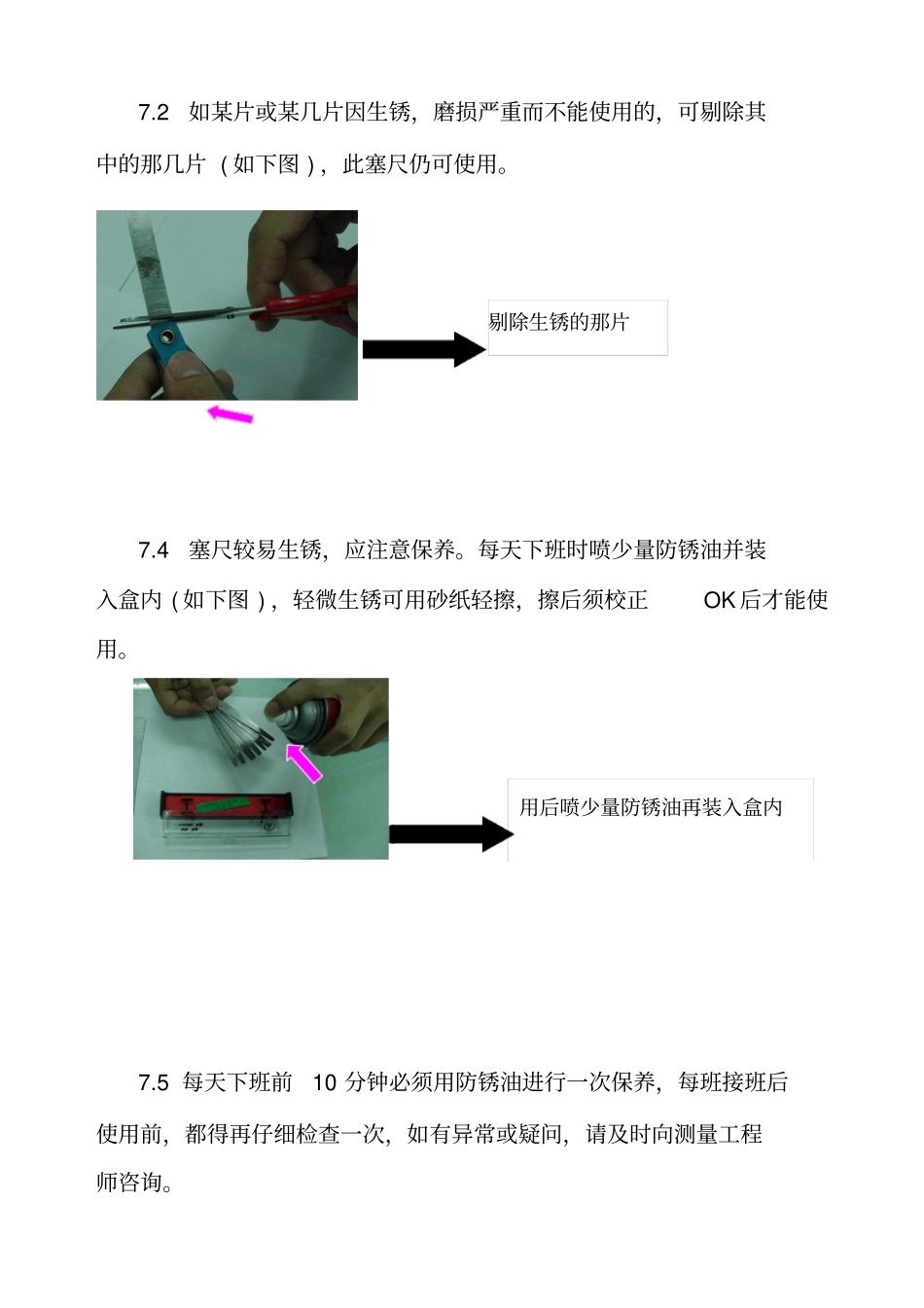

塞尺操作管理规程1.目的提供测量员塞尺操作之依据。2.适用范围2.1 适用于配件品质管理室测量室之塞尺。3.定义塞尺又叫厚薄规或间隙片，用于测量两物体组件间的间隙、断差等或通过辅助相应的检测工具( 如大理石平台) 用来测量产品的平面高低的一种测量工具。4. 塞尺结构图5.使用方法5.1 测量间隙或断差的实际值5.1.1根据待测间隙或断差作初步估计间隙或断差的数量。5.1.2根据估计数量选择对应的塞片，若塞片厚度不够，选择其它的塞片叠加在一起( 选择时先大后小) 以组成估计厚度塞片去测量被测间隙或断差； 若塞片厚度大于实际间隙或超出断差则必须选择较小的塞片直到塞片最大程度接近被测的真实值，该值即为待测组件的间隙或断差。3.外壳1.转轴2.塞片5.1.3若塞片厚度小于实际间际或断差则选择较大的塞片，直到测出真实值。5.2 根据标准值测量实际间隙或断差是否超标5.2.1先根据标准选择等于该标准的塞片或迭加塞片。5.2.2 用选择好的塞片或迭加塞片去测量对象组合的间隙或断差。5.2.3测量间隙时，若塞片能自由轻松塞入，则该间隙超标；若塞片塞入困难或不能塞进，则间隙小于标准值则OK. 5.2.4测量断差，塞片放进断层时，用手指轻摸塞片与断层上层表面的梯度， 若塞片高于上表面则断差小于标准值OK；若塞片低于上表面则断差大于标准值则NG。6.注意事项：6.1 塞尺必须定时保养；6.2 根据结合面的间隙情况选用塞尺片数，但片数愈少愈好；6.3 测量时不能用力太大，以免塞尺遭受弯曲和折断；6.4 不能测量温度较高的工件；6.5 用塞尺时必须注意正确的方法( 测间隙必须垂直被测面，测断差必须放平 ) ；6.6 塞尺不用时必须放入盒子保护以防生锈变色而影响使用；6.7 读数时，按塞标尺片上所标数值直接读数即可；6.8 使用卡尺前须确认是否经校验及在校验有效期内。7.保养7.1 每班测量员各检查一次，看外观是否清洁，是否在校验期内，归零是否准确，检查是否有生锈。填写仪器点检表。7.2如某片或某几片因生锈，磨损严重而不能使用的，可剔除其中的那几片 ( 如下图 ) ，此塞尺仍可使用。7.4塞尺较易生锈，应注意保养。每天下班时喷少量防锈油并装入盒内 ( 如下图 ) ，轻微生锈可用砂纸轻擦，擦后须校正OK 后才能使用。7.5 每天下班前10 分钟必须用防锈油进行一次保养，每班接班后使用前，都得再仔细检查一次，如有异常或疑问，请及时向测量工程师咨询。剔除生锈的那片用后喷少量防锈油再装入盒内7.6 每年校验一次。8. 附...
