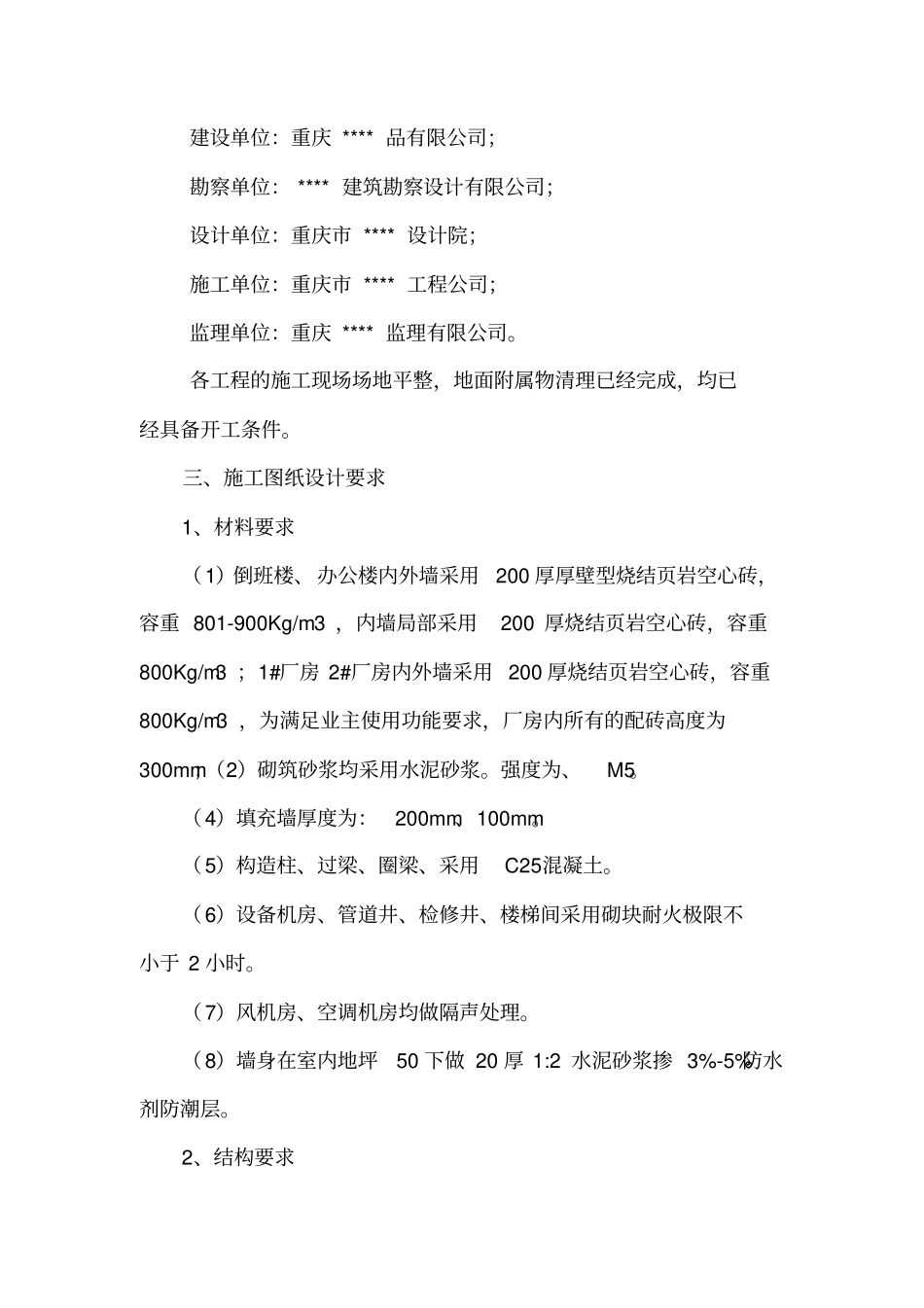

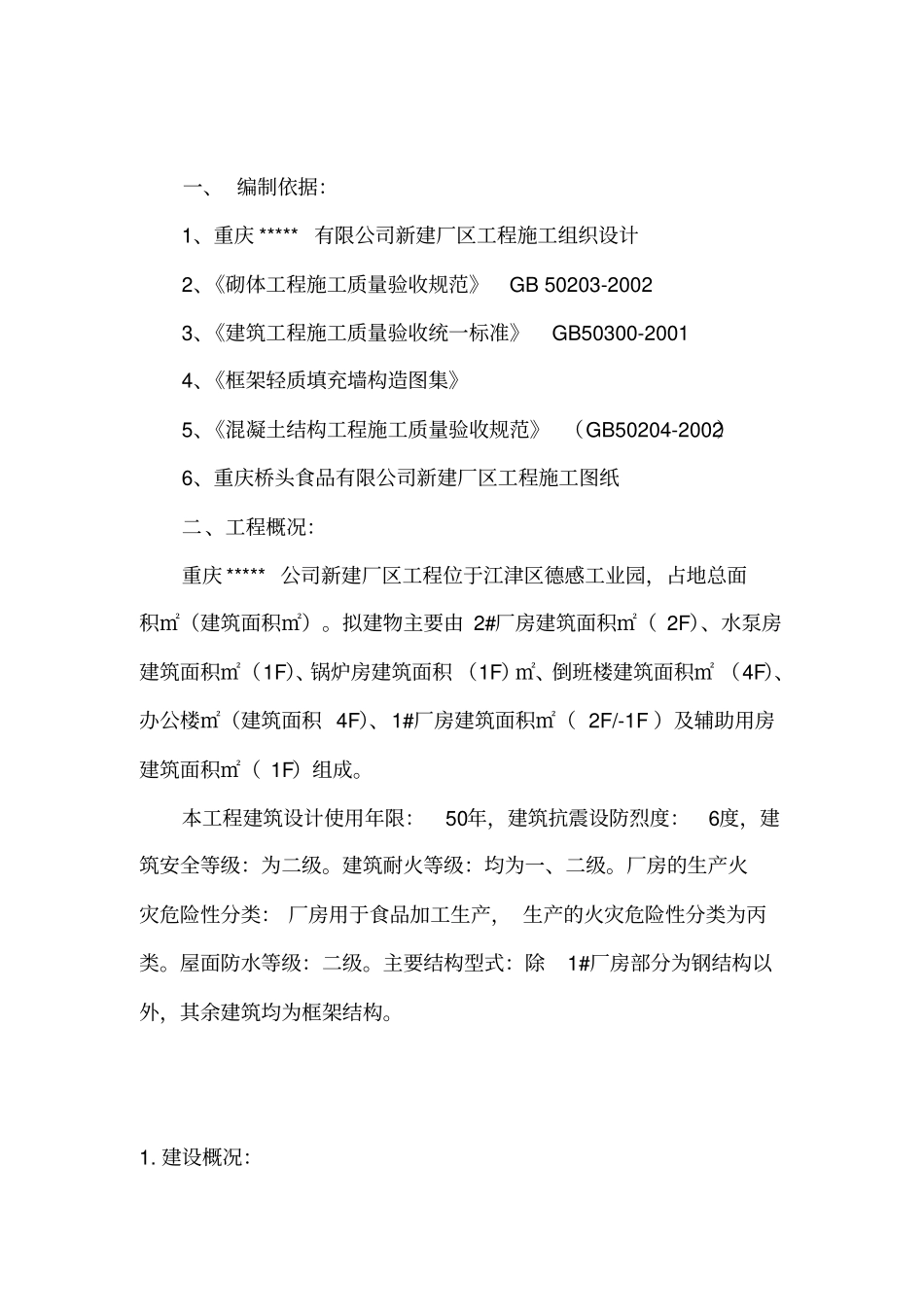

一、 编制依据：1、重庆 ***** 有限公司新建厂区工程施工组织设计2、《砌体工程施工质量验收规范》GB 50203-20023、《建筑工程施工质量验收统一标准》GB50300-20014、《框架轻质填充墙构造图集》5、《混凝土结构工程施工质量验收规范》 （GB50204-2002）6、重庆桥头食品有限公司新建厂区工程施工图纸二、工程概况：重庆 ***** 公司新建厂区工程位于江津区德感工业园，占地总面积㎡（建筑面积㎡）。拟建物主要由 2#厂房建筑面积㎡（ 2F）、水泵房建筑面积㎡（1F）、锅炉房建筑面积 （1F）㎡、倒班楼建筑面积㎡ （4F）、办公楼㎡（建筑面积 4F）、1#厂房建筑面积㎡（ 2F/-1F ）及辅助用房建筑面积㎡（ 1F）组成。本工程建筑设计使用年限：50年，建筑抗震设防烈度：6度，建筑安全等级：为二级。建筑耐火等级：均为一、二级。厂房的生产火灾危险性分类： 厂房用于食品加工生产， 生产的火灾危险性分类为丙类。屋面防水等级：二级。主要结构型式：除1#厂房部分为钢结构以外，其余建筑均为框架结构。1. 建设概况：建设单位：重庆 **** 品有限公司；勘察单位： **** 建筑勘察设计有限公司；设计单位：重庆市 **** 设计院；施工单位：重庆市 **** 工程公司；监理单位：重庆 **** 监理有限公司。各工程的施工现场场地平整，地面附属物清理已经完成，均已经具备开工条件。三、施工图纸设计要求1、材料要求（1）倒班楼、办公楼内外墙采用200 厚厚壁型烧结页岩空心砖，容重 801-900Kg/m3 ，内墙局部采用200 厚烧结页岩空心砖，容重800Kg/m3 ；1#厂房 2#厂房内外墙采用 200 厚烧结页岩空心砖，容重800Kg/m3 ，为满足业主使用功能要求，厂房内所有的配砖高度为300mm；（2）砌筑砂浆均采用水泥砂浆。强度为、M5。（4）填充墙厚度为： 200mm、100mm。（5）构造柱、过梁、圈梁、采用C25混凝土。（6）设备机房、管道井、检修井、楼梯间采用砌块耐火极限不小于 2 小时。（7）风机房、空调机房均做隔声处理。（8）墙身在室内地坪50 下做 20 厚 1:2 水泥砂浆掺 3%-5%防水剂防潮层。2、结构要求（1）构造柱①内外墙交接处及外墙转角处, 间距不大于 2 倍层高。②墙长或相邻横墙之间的间距大于 2 倍层高时，墙段内增设构造柱，间距应小于 2 倍层高 ; 墙长大于墙高且端部处及外墙长度大于1000 且端部无柱 ( 墙) 处。③宽度 >2100 的洞口两侧 ; 电梯井筒四角。④窗洞≥ 3000 的窗下墙中部及窗洞口两侧, 间...
