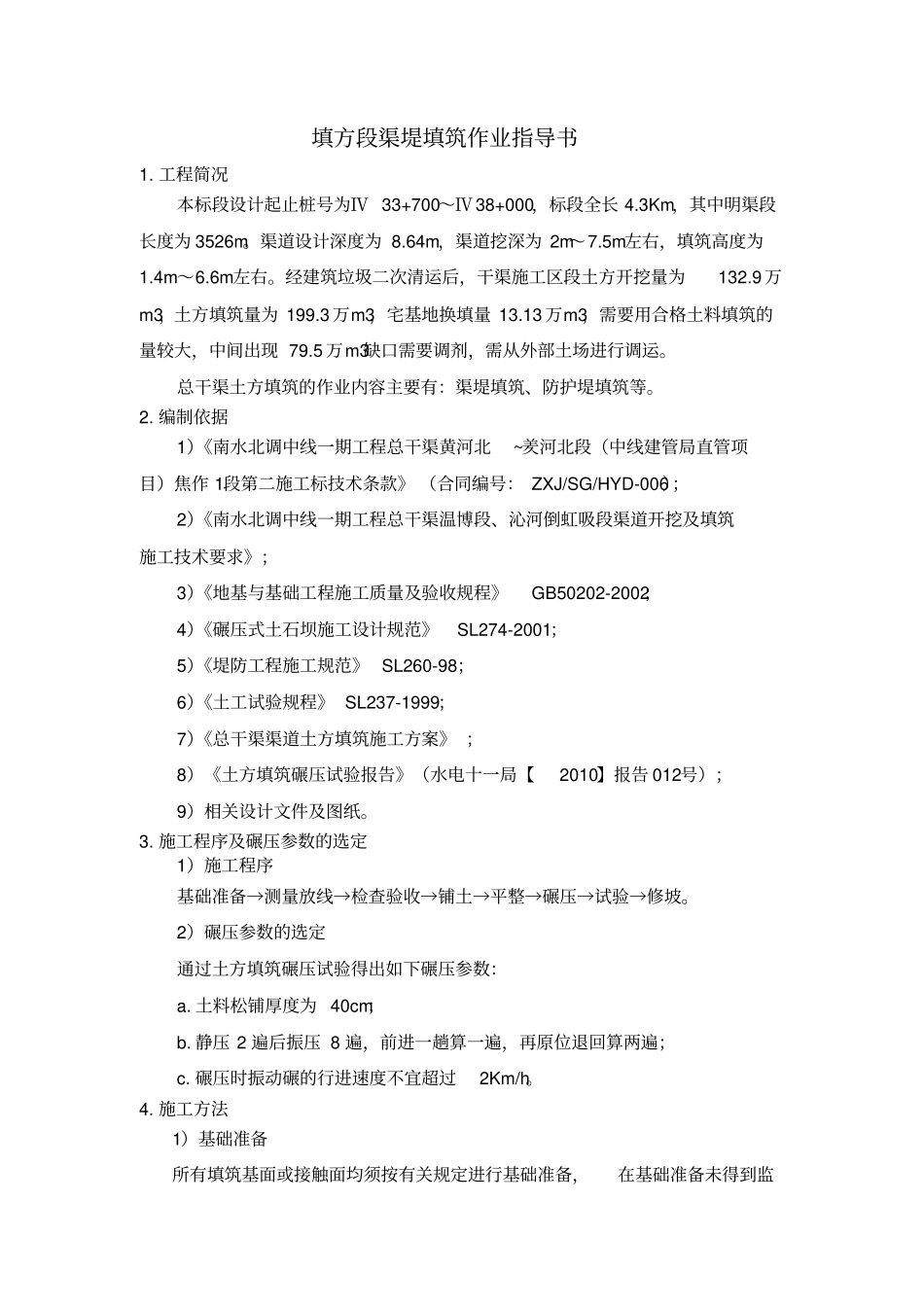

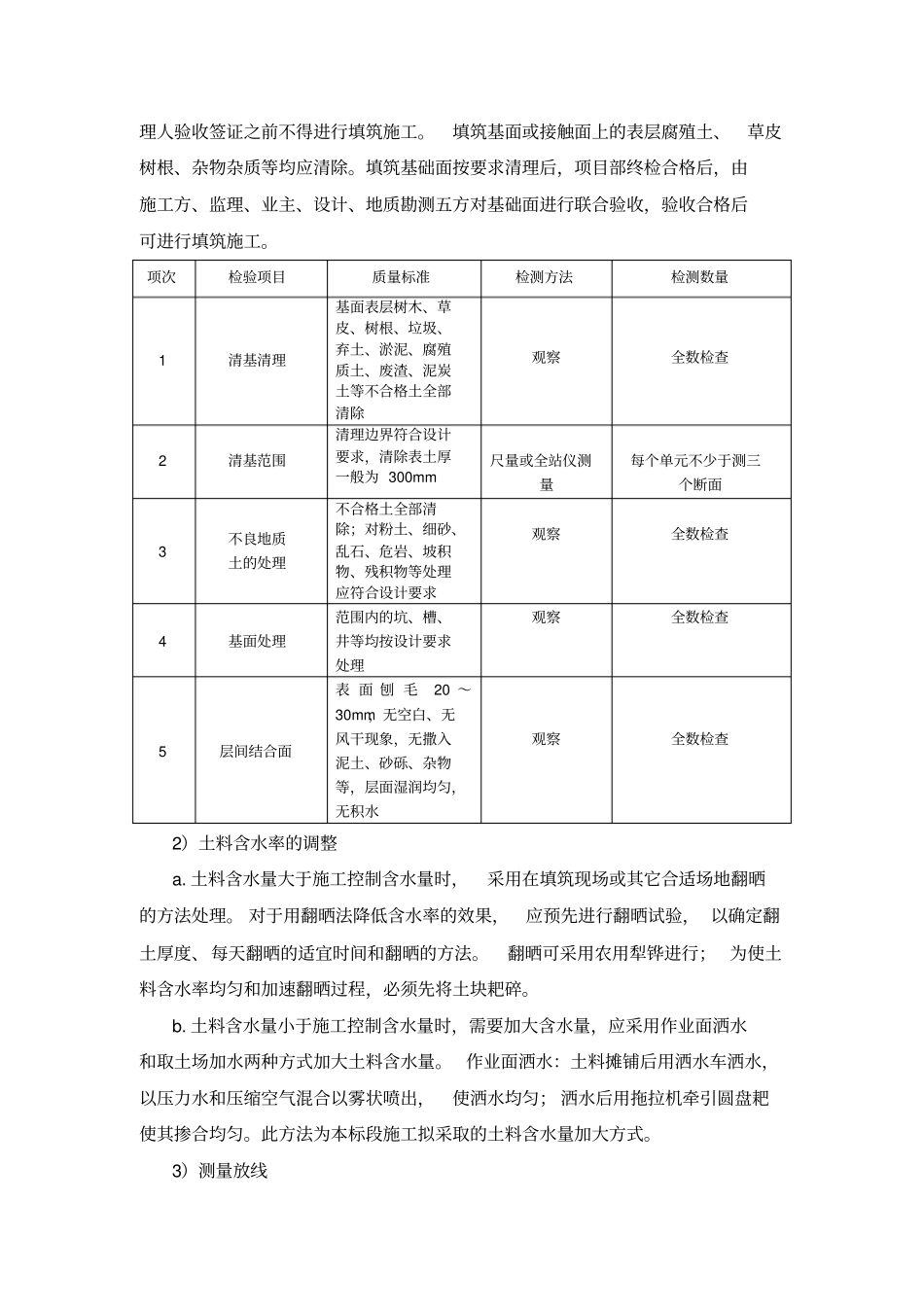

填方段渠堤填筑作业指导书1. 工程简况本标段设计起止桩号为Ⅳ 33+700～Ⅳ 38+000，标段全长 4.3Km，其中明渠段长度为 3526m。渠道设计深度为 8.64m，渠道挖深为 2m～7.5m左右，填筑高度为1.4m～6.6m左右。经建筑垃圾二次清运后，干渠施工区段土方开挖量为132.9 万m3，土方填筑量为 199.3 万m3，宅基地换填量 13.13 万m3，需要用合格土料填筑的量较大，中间出现 79.5 万m3缺口需要调剂，需从外部土场进行调运。总干渠土方填筑的作业内容主要有：渠堤填筑、防护堤填筑等。2. 编制依据1）《南水北调中线一期工程总干渠黄河北~羑河北段（中线建管局直管项目）焦作 1段第二施工标技术条款》 （合同编号： ZXJ/SG/HYD-006）；2）《南水北调中线一期工程总干渠温博段、沁河倒虹吸段渠道开挖及填筑施工技术要求》；3）《地基与基础工程施工质量及验收规程》GB50202-2002；4）《碾压式土石坝施工设计规范》SL274-2001；5）《堤防工程施工规范》 SL260-98；6）《土工试验规程》 SL237-1999；7）《总干渠渠道土方填筑施工方案》 ；8）《土方填筑碾压试验报告》（水电十一局【2010】报告 012号）；9）相关设计文件及图纸。3. 施工程序及碾压参数的选定1）施工程序基础准备→测量放线→检查验收→铺土→平整→碾压→试验→修坡。2）碾压参数的选定通过土方填筑碾压试验得出如下碾压参数：a. 土料松铺厚度为 40cm；b. 静压 2 遍后振压 8 遍，前进一趟算一遍，再原位退回算两遍；c. 碾压时振动碾的行进速度不宜超过2Km/h。4. 施工方法1）基础准备所有填筑基面或接触面均须按有关规定进行基础准备，在基础准备未得到监理人验收签证之前不得进行填筑施工。填筑基面或接触面上的表层腐殖土、草皮树根、杂物杂质等均应清除。填筑基础面按要求清理后，项目部终检合格后，由施工方、监理、业主、设计、地质勘测五方对基础面进行联合验收，验收合格后可进行填筑施工。项次检验项目质量标准检测方法检测数量1 清基清理基面表层树木、草皮、树根、垃圾、弃土、淤泥、腐殖质土、废渣、泥炭土等不合格土全部清除观察全数检查2 清基范围清理边界符合设计要求，清除表土厚一般为 300mm 尺量或全站仪测量每个单元不少于测三个断面3 不良地质土的处理不合格土全部清除；对粉土、细砂、乱石、危岩、坡积物、残积物等处理应符合设计要求观察全数检查4 基面处理范围内的坑、槽、井等均按设计要求处理观察全数检查5 层间结合面表 面 刨 毛2...
