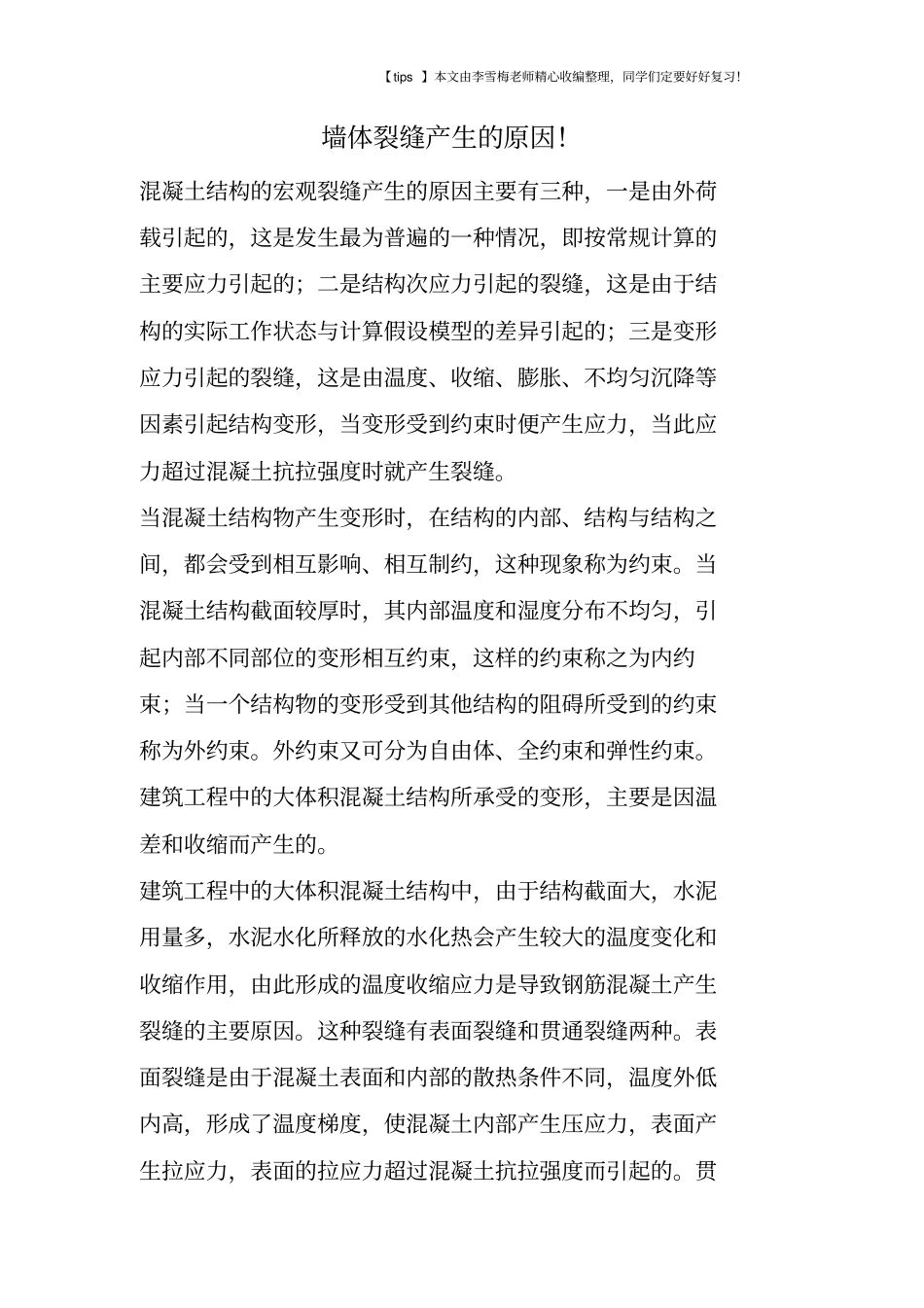

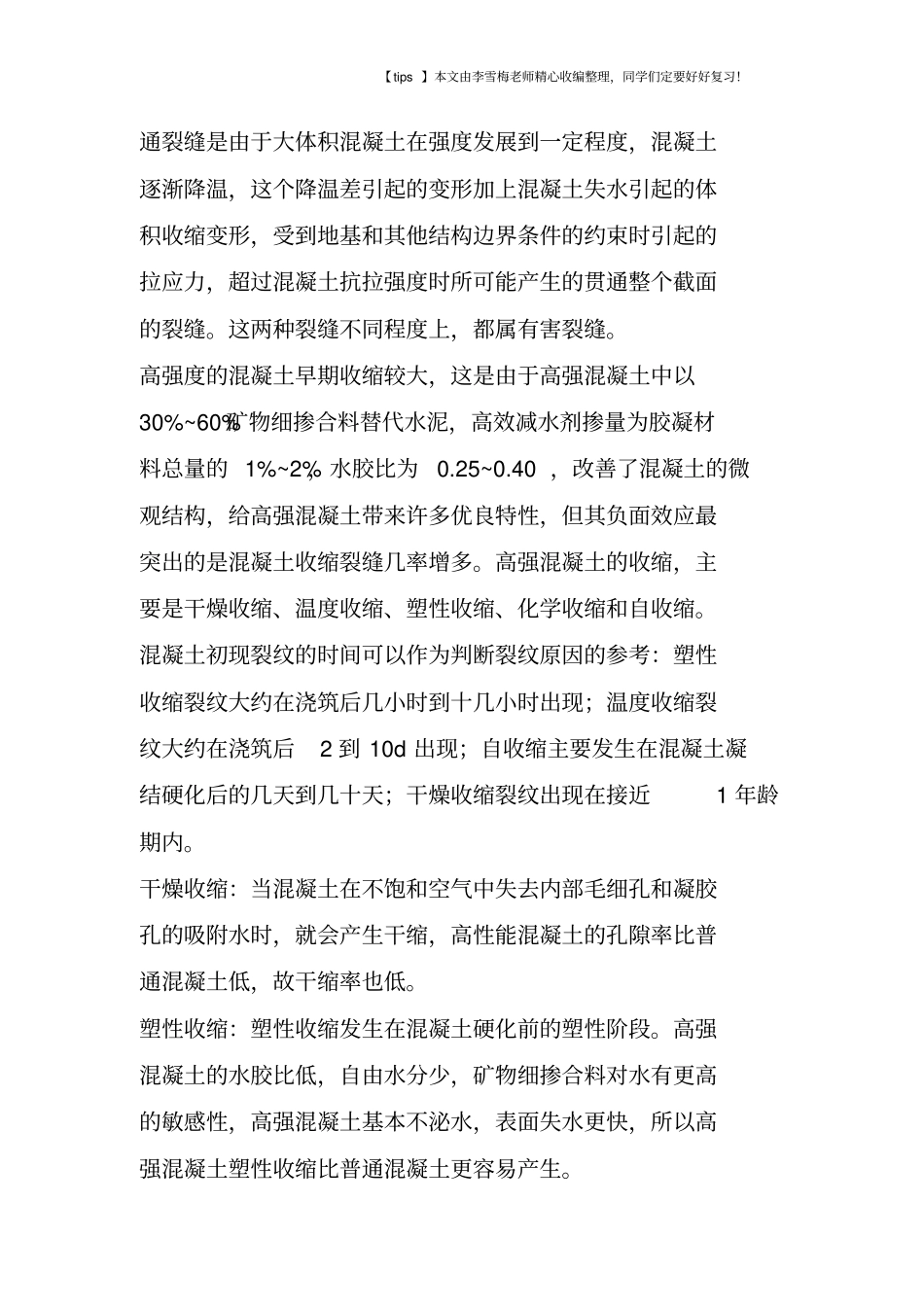

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！墙体裂缝产生的原因！混凝土结构的宏观裂缝产生的原因主要有三种，一是由外荷载引起的，这是发生最为普遍的一种情况，即按常规计算的主要应力引起的；二是结构次应力引起的裂缝，这是由于结构的实际工作状态与计算假设模型的差异引起的；三是变形应力引起的裂缝，这是由温度、收缩、膨胀、不均匀沉降等因素引起结构变形，当变形受到约束时便产生应力，当此应力超过混凝土抗拉强度时就产生裂缝。当混凝土结构物产生变形时，在结构的内部、结构与结构之间，都会受到相互影响、相互制约，这种现象称为约束。当混凝土结构截面较厚时，其内部温度和湿度分布不均匀，引起内部不同部位的变形相互约束，这样的约束称之为内约束；当一个结构物的变形受到其他结构的阻碍所受到的约束称为外约束。外约束又可分为自由体、全约束和弹性约束。建筑工程中的大体积混凝土结构所承受的变形，主要是因温差和收缩而产生的。建筑工程中的大体积混凝土结构中，由于结构截面大，水泥用量多，水泥水化所释放的水化热会产生较大的温度变化和收缩作用，由此形成的温度收缩应力是导致钢筋混凝土产生裂缝的主要原因。这种裂缝有表面裂缝和贯通裂缝两种。表面裂缝是由于混凝土表面和内部的散热条件不同，温度外低内高，形成了温度梯度，使混凝土内部产生压应力，表面产生拉应力，表面的拉应力超过混凝土抗拉强度而引起的。贯【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！通裂缝是由于大体积混凝土在强度发展到一定程度，混凝土逐渐降温，这个降温差引起的变形加上混凝土失水引起的体积收缩变形，受到地基和其他结构边界条件的约束时引起的拉应力，超过混凝土抗拉强度时所可能产生的贯通整个截面的裂缝。这两种裂缝不同程度上，都属有害裂缝。高强度的混凝土早期收缩较大，这是由于高强混凝土中以30%~60%矿物细掺合料替代水泥，高效减水剂掺量为胶凝材料总量的 1%~2%，水胶比为0.25~0.40 ，改善了混凝土的微观结构，给高强混凝土带来许多优良特性，但其负面效应最突出的是混凝土收缩裂缝几率增多。高强混凝土的收缩，主要是干燥收缩、温度收缩、塑性收缩、化学收缩和自收缩。混凝土初现裂纹的时间可以作为判断裂纹原因的参考：塑性收缩裂纹大约在浇筑后几小时到十几小时出现；温度收缩裂纹大约在浇筑后2 到 10d 出现；自收缩主要发生在混凝土凝结硬化后的几天到几十天；干燥收缩裂纹出现...
