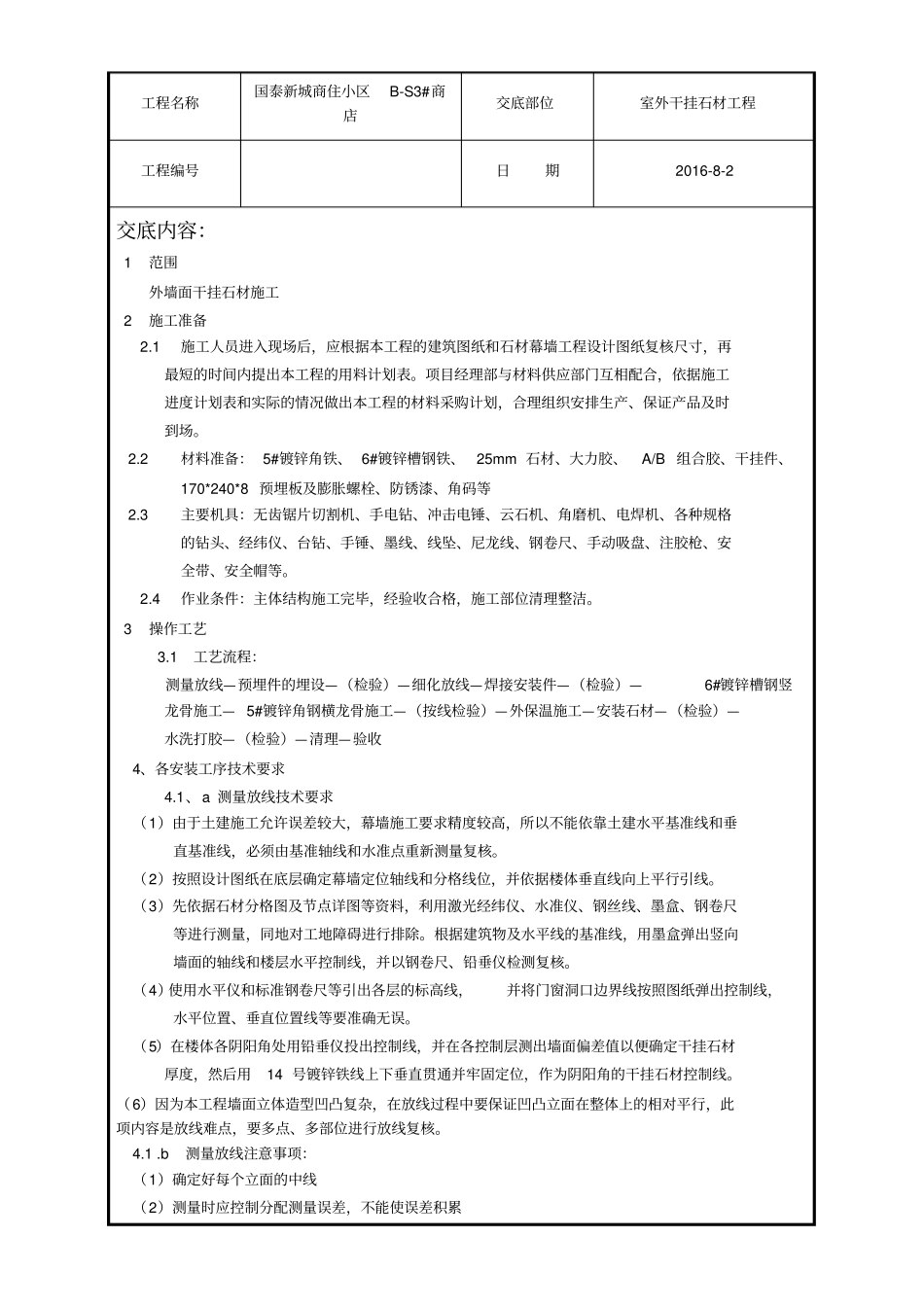

工程名称国泰新城商住小区B-S3#商店交底部位室外干挂石材工程工程编号日期2016-8-2 交底内容：1 范围外墙面干挂石材施工2 施工准备2.1 施工人员进入现场后，应根据本工程的建筑图纸和石材幕墙工程设计图纸复核尺寸，再最短的时间内提出本工程的用料计划表。项目经理部与材料供应部门互相配合，依据施工进度计划表和实际的情况做出本工程的材料采购计划，合理组织安排生产、保证产品及时到场。 2.2 材料准备： 5#镀锌角铁、 6#镀锌槽钢铁、 25mm 石材、大力胶、A/B 组合胶、干挂件、170*240*8 预埋板及膨胀螺栓、防锈漆、角码等 2.3 主要机具：无齿锯片切割机、手电钻、冲击电锤、云石机、角磨机、电焊机、各种规格的钻头、经纬仪、台钻、手锤、墨线、线坠、尼龙线、钢卷尺、手动吸盘、注胶枪、安全带、安全帽等。2.4 作业条件：主体结构施工完毕，经验收合格，施工部位清理整洁。3 操作工艺3.1 工艺流程：测量放线—预埋件的埋设—（检验）—细化放线—焊接安装件—（检验）—6#镀锌槽钢竖龙骨施工— 5#镀锌角钢横龙骨施工—（按线检验）—外保温施工—安装石材—（检验）—水洗打胶—（检验）—清理—验收4、各安装工序技术要求4.1、a 测量放线技术要求（1）由于土建施工允许误差较大，幕墙施工要求精度较高，所以不能依靠土建水平基准线和垂直基准线，必须由基准轴线和水准点重新测量复核。（2）按照设计图纸在底层确定幕墙定位轴线和分格线位，并依据楼体垂直线向上平行引线。（3）先依据石材分格图及节点详图等资料，利用激光经纬仪、水准仪、钢丝线、墨盒、钢卷尺等进行测量，同地对工地障碍进行排除。根据建筑物及水平线的基准线，用墨盒弹出竖向墙面的轴线和楼层水平控制线，并以钢卷尺、铅垂仪检测复核。（4）使用水平仪和标准钢卷尺等引出各层的标高线，并将门窗洞口边界线按照图纸弹出控制线，水平位置、垂直位置线等要准确无误。（5）在楼体各阴阳角处用铅垂仪投出控制线，并在各控制层测出墙面偏差值以便确定干挂石材厚度，然后用14 号镀锌铁线上下垂直贯通并牢固定位，作为阴阳角的干挂石材控制线。（6）因为本工程墙面立体造型凹凸复杂，在放线过程中要保证凹凸立面在整体上的相对平行，此项内容是放线难点，要多点、多部位进行放线复核。4.1 .b 测量放线注意事项：（1）确定好每个立面的中线（2）测量时应控制分配测量误差，不能使误差积累工程名称国泰新城商住小区B-S3#商店交底部位室外干挂石材工程工程编...
