外墙板及基层粘结强度检测作业指导书-010VIP免费

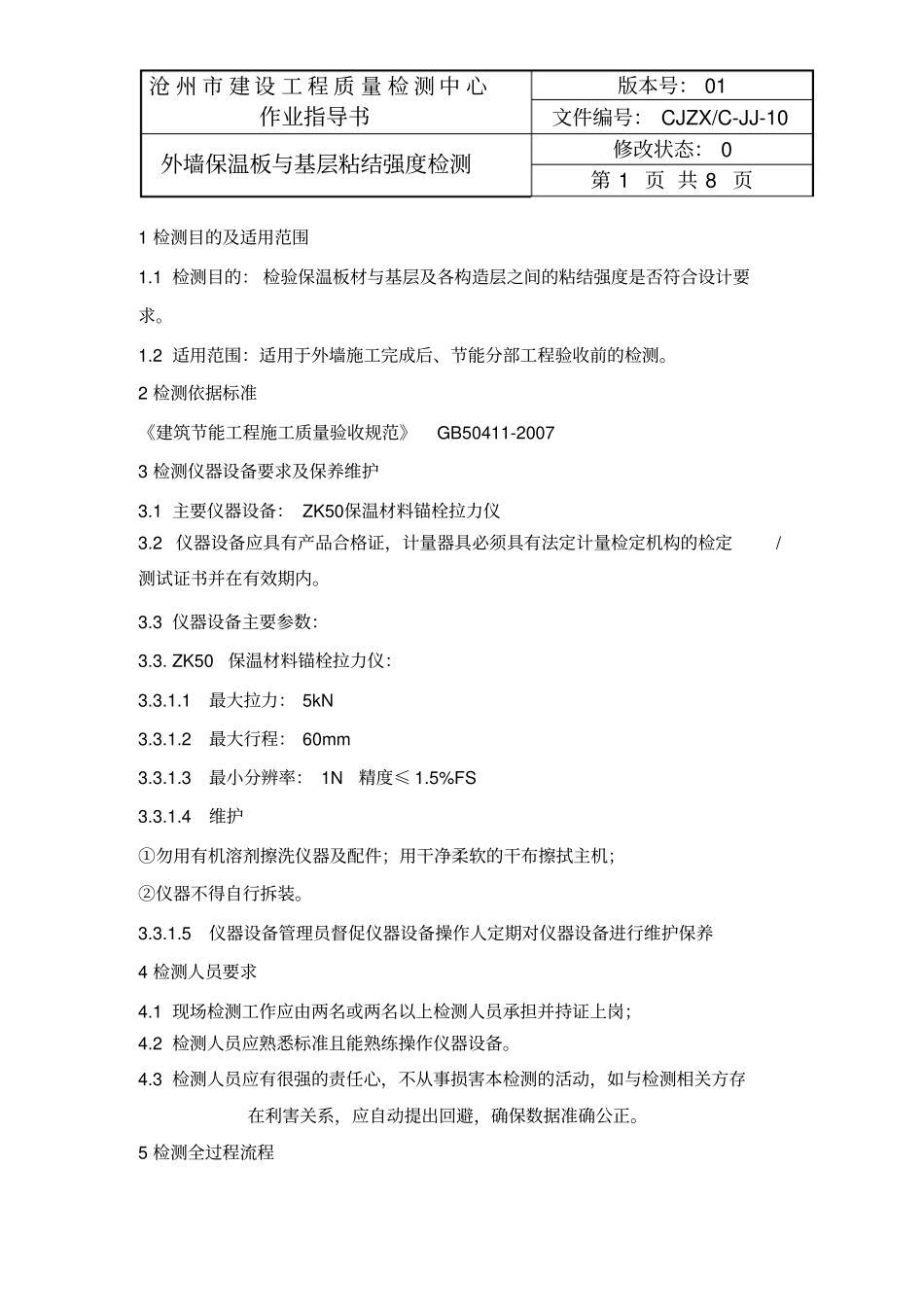

沧 州 市 建 设 工 程 质 量 检 测 中 心作业指导书版本号： 01 文件编号： CJZX/C-JJ-10 外墙保温板与基层粘结强度检测修改状态： 0 第 1 页 共 8 页1 检测目的及适用范围1.1 检测目的： 检验保温板材与基层及各构造层之间的粘结强度是否符合设计要求。1.2 适用范围：适用于外墙施工完成后、节能分部工程验收前的检测。2 检测依据标准《建筑节能工程施工质量验收规范》GB50411-2007 3 检测仪器设备要求及保养维护3.1 主要仪器设备： ZK50保温材料锚栓拉力仪3.2 仪器设备应具有产品合格证，计量器具必须具有法定计量检定机构的检定/测试证书并在有效期内。3.3 仪器设备主要参数：3.3. ZK50保温材料锚栓拉力仪：3.3.1.1最大拉力： 5kN 3.3.1.2最大行程： 60mm 3.3.1.3最小分辨率： 1N 精度≤ 1.5%FS 3.3.1.4维护①勿用有机溶剂擦洗仪器及配件；用干净柔软的干布擦拭主机；②仪器不得自行拆装。3.3.1.5仪器设备管理员督促仪器设备操作人定期对仪器设备进行维护保养4 检测人员要求4.1 现场检测工作应由两名或两名以上检测人员承担并持证上岗；4.2 检测人员应熟悉标准且能熟练操作仪器设备。4.3 检测人员应有很强的责任心，不从事损害本检测的活动，如与检测相关方存在利害关系，应自动提出回避，确保数据准确公正。5 检测全过程流程沧 州 市 建 设 工 程 质 量 检 测 中 心作业指导书版本号： 01 文件编号： CJZX/C-JJ-10 外墙保温板与基层粘结强度检测修改状态： 0 第 2 页 共 8 页6 计量溯源与不确定度计算模板6.1 计量溯源模板：6.2 不确定度计算模板：6.2.1 不确定度来源分析检定/ 校准单位中国计量科学研究院设备名称： ZK50保温材料锚栓拉力仪测量不确定度： 1.0%（k=2）国际单位制（ SI）基准或国家测量标准接受委托确认仪器、设备状况制定检测方案现场检测计算分析和结果评价检测报告补充检测检测项目或参数名称： ZK50保温材料锚栓拉力仪沧 州 市 建 设 工 程 质 量 检 测 中 心作业指导书版本号： 01 文件编号： CJZX/C-JJ-10 外墙保温板与基层粘结强度检测修改状态： 0 第 3 页 共 8 页从检测过程分析，外墙保温板与基层粘结强度检测的不确定度的主要来源于：仪器设备对承载力的影响。6.2.2 标准不确定度分量的评定6.2.3 承载力标准不确定度的 A 类评定6.2.3.1承载力不确定度用极差法进行评定：极差法 U1rel =RCR /C ---...
