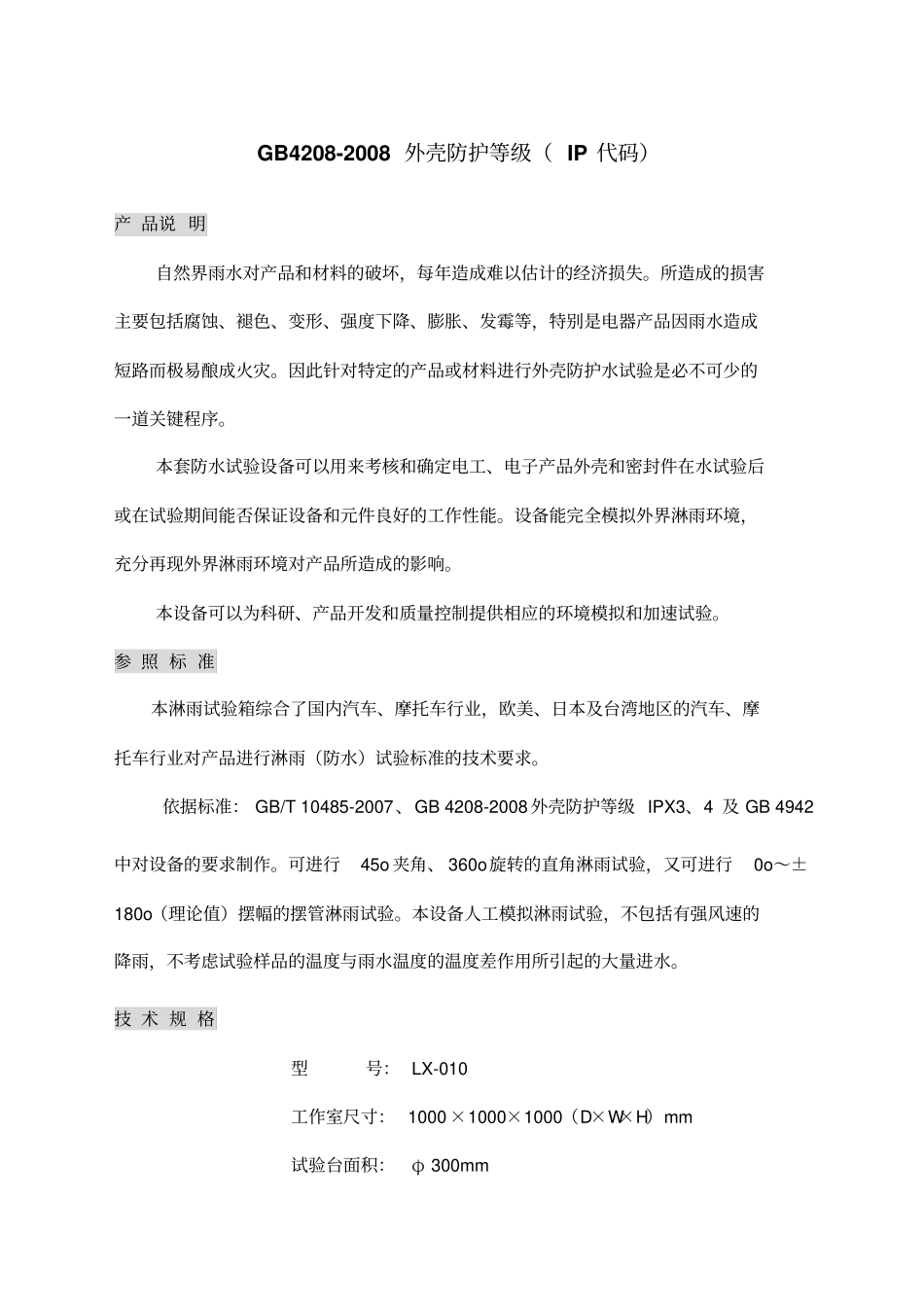

GB4208-2008 外壳防护等级( IP 代码)产 品说 明自然界雨水对产品和材料的破坏,每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等,特别是电器产品因雨水造成短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。本套防水试验设备可以用来考核和确定电工、电子产品外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能完全模拟外界淋雨环境,充分再现外界淋雨环境对产品所造成的影响。本设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。参 照 标 准本淋雨试验箱综合了国内汽车、摩托车行业,欧美、日本及台湾地区的汽车、摩托车行业对产品进行淋雨(防水)试验标准的技术要求。依据标准: GB/T 10485-2007、GB 4208-2008 外壳防护等级 IPX3、4 及 GB 4942中对设备的要求制作。可进行45o 夹角、 360o旋转的直角淋雨试验,又可进行0o~±180o(理论值)摆幅的摆管淋雨试验。本设备人工模拟淋雨试验,不包括有强风速的降雨,不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。技 术 规 格型号: LX-010工作室尺寸: 1000 ×1000×1000(D×W×H)mm试验台面积:φ 300mm 样品架转速: 1 ~4r/min 可调样品架: 承重 30kg淋 雨用 水: 当地清洁的自来水摆管淋雨试验主要技术参数:1.????? 喷水孔径: φ 0.4mm(或 φ 0.8mm)2.????? 喷 水 孔 间 距: 50mm 3.????? 喷 水 环 半 径: R400mm 4.????? 喷 水 管 管 径: φ 16mm5.????? 摆 管摆角幅度: 0 ~±180° 可调6.????? 摆速调节: 无级调节7.????? 每孔平均水流速度: 0.07L /min(或 0.6L /min)直(旋)管主要技术参数:1.转臂长度: 500mm2.喷管通径: φ 15mm3.喷孔直径: φ 1.2mm4.喷孔个数: 405.喷孔间距: 12.5mm6.喷管转速: 23 转/ 分7.旋管角度: 360° 旋转8.旋管喷水水压: 98kpa 可调9.旋管水流量: 39.2L/min 可调结构设计及配置本防水试验设备选用优质材料,使用先进工艺加工成型,壳体选用进口优质不锈钢板制作。室内的样品架及其它附件配件均为不锈钢或铜质材料制作,设计合理,经久耐用。 摆管摆动的传动装置设计合理,制作精密,由先进的步进电机加减速机驱动,摆动角度、频率可直接在仪表设定,由PLC控制器控制,操...
