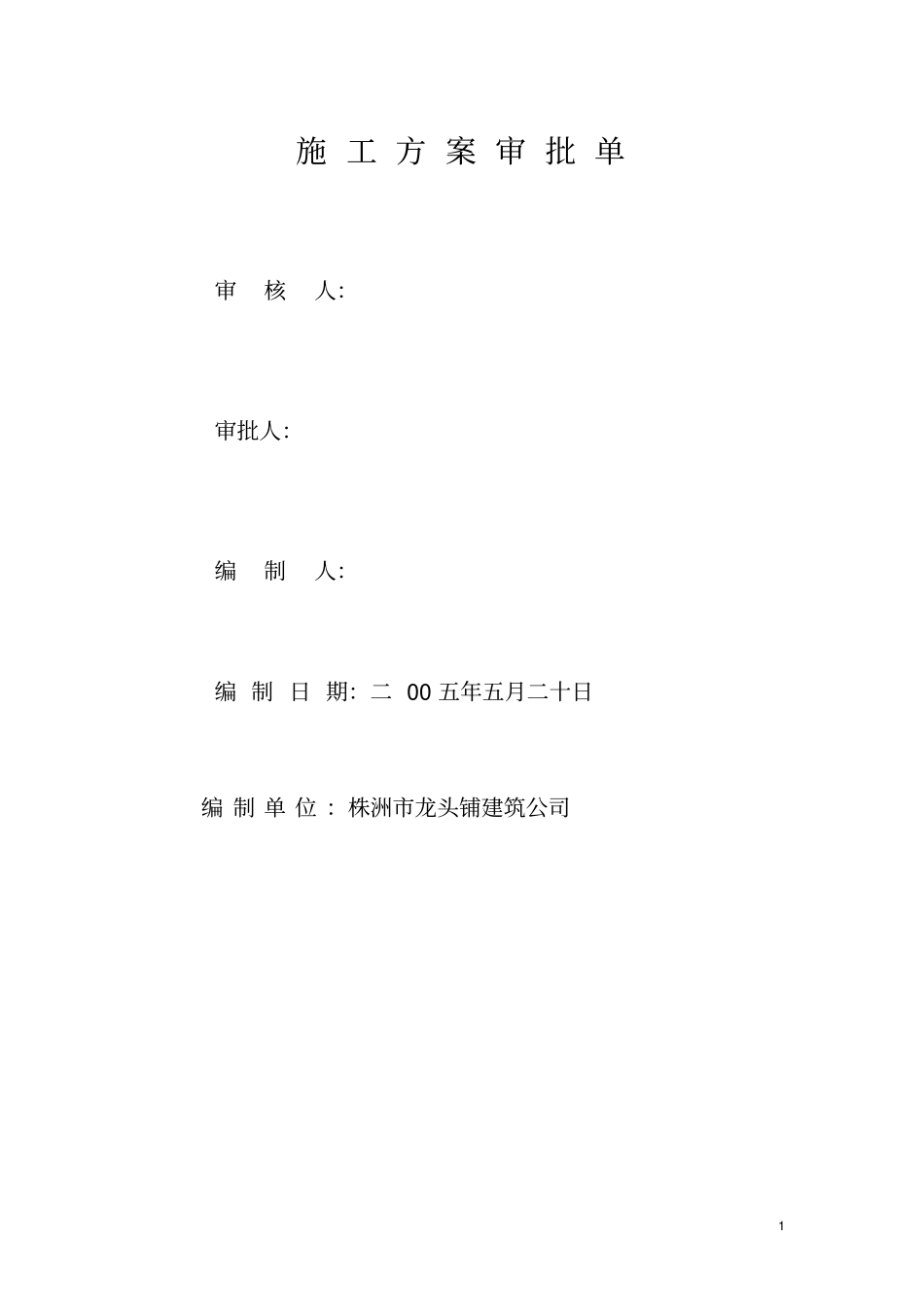

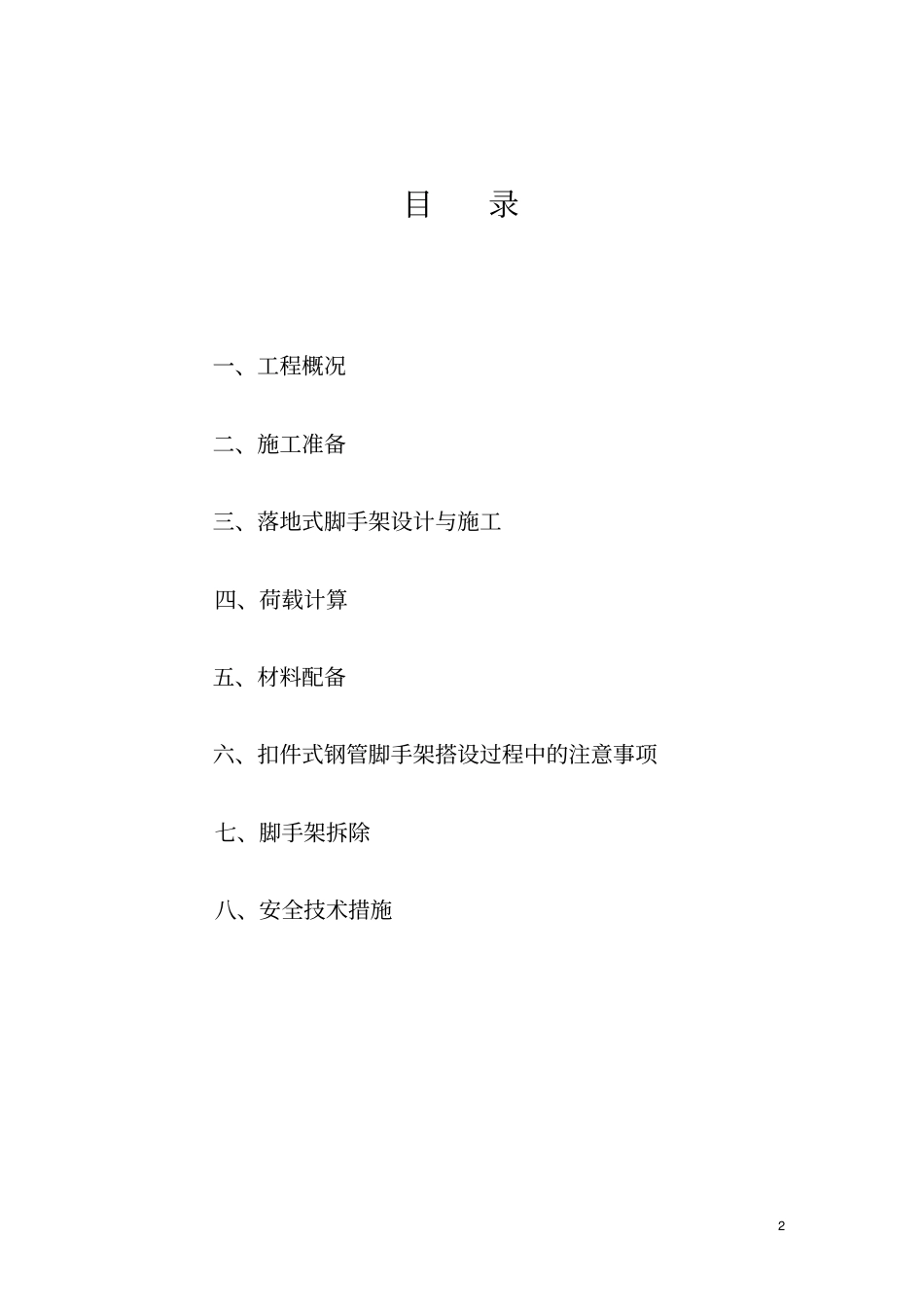

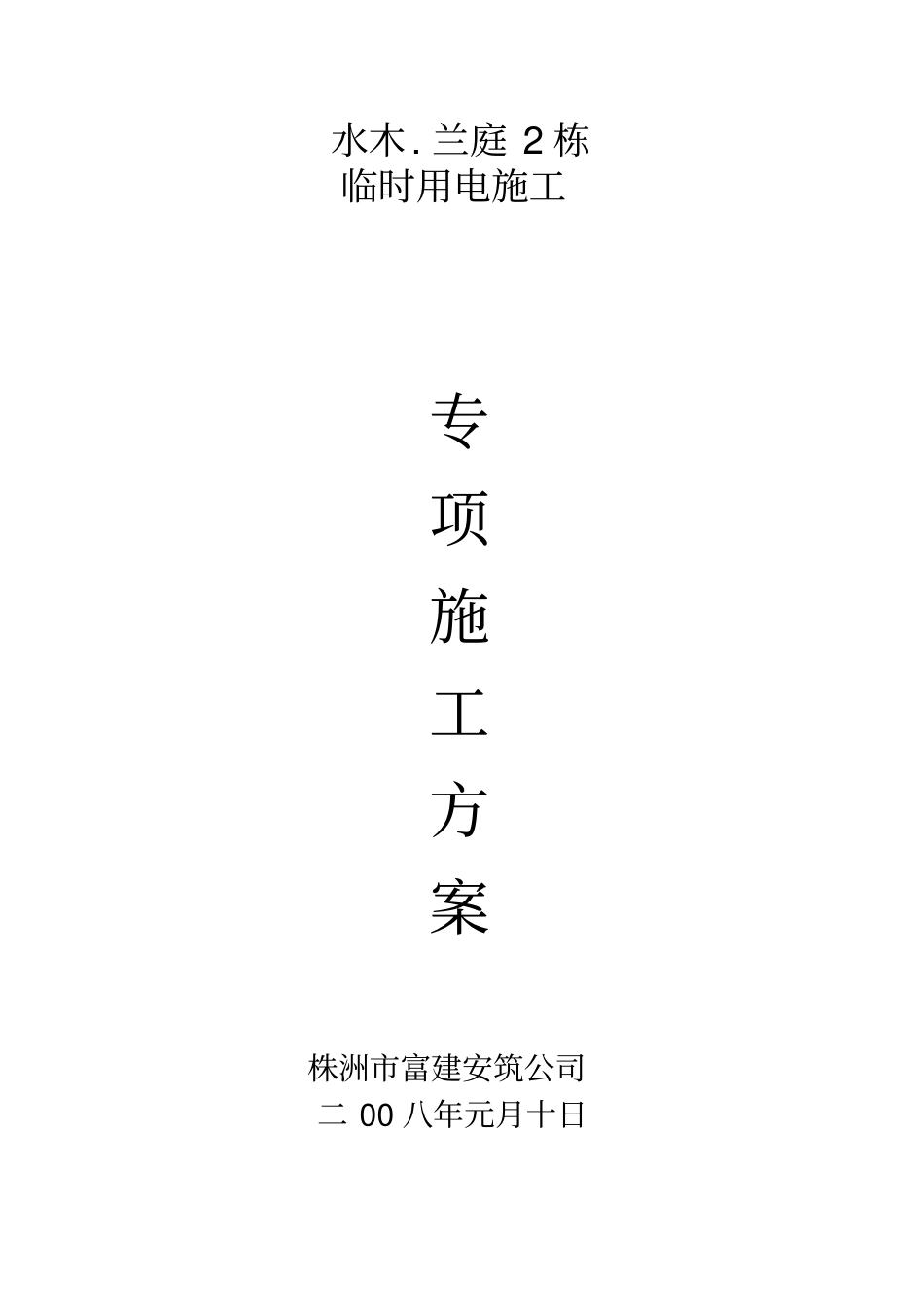

水木. 兰庭 2 栋临时用电施工专项施工方案株洲市富建安筑公司二 00 八年元月十日1 施 工 方 案 审 批 单审核人：审批人：编制人：编 制 日 期：二 00 五年五月二十日编 制 单 位 ：株洲市龙头铺建筑公司2 目录一、工程概况二、施工准备三、落地式脚手架设计与施工四、荷载计算五、材料配备六、扣件式钢管脚手架搭设过程中的注意事项七、脚手架拆除八、安全技术措施3 一、工程概况1、项目概况工程名称：湘银阳光水岸C 组团 A-C 栋栋商住楼工程工程地点：株洲市长江北路建设单位：株洲市湘银房地产开发有限公司设计单位：株洲市建筑设计院有限公司监理单位：长沙有色工程建设监理公司施工单位：湖南兴威建筑工程公司2、工程概况该工程为砖混结构，地上为六层。建筑高度24.95m。总建筑面积 13237.8m2。建筑等级为二级，抗震设防烈度小于6 度，钢筋混凝土裂缝控制等级为三级，建筑防火安全等级为二级，屋面防水等级为Ⅲ级，设计合理使用年限为五十年。二、施工准备1、工程技术负责人按施工方案及规范中有关脚手架的要求，向搭设操作人员进行技术交底。2、脚手架搭设人员必须是按《特种人员安全技术考核管理规则》经过考核合格的专业架子工。搭设前，架子工进行培训考核，考核合格后方能上岗。3、按照规范和施工方案的要求，对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。4 4、经检验合格的构配件按品种、规格分类，堆放整齐、平整，堆放场地不得有积水。5、清除搭设场地杂物，平整场地，并使排水畅通。三、落地式脚手架设计与施工落地钢管扣件脚手架，其搭设的要求：1、立杆基础1.1、 落地式脚手架总高度25 米，立杆基础设在地面上，地基要有足够的强度，并在其上捣100 厚 C20混凝土垫层，保证基础稳定。2、立杆间距：脚手架立杆纵距为1.5 米，横距为 1.05 米。横、立长钢管参差布置，使相邻两根立杆上部相互错开，不在同一步距内，以保证脚手架的整体性。落地式脚手架的整体构造尺寸选用建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 第 6.1.1 ，第 5.1.7. 注：第 6 章构造规定，按规范要求其相应杆件可不再进行设计计算。但连墙杆件、立杆地基承载力等应根据实际荷载进行设计和要求。3、架体与建筑物拉结3.1. 脚手架与建筑物水平方向按每4.5m（按二步三跨）设一刚性拉结点，每层转角处第一根立杆必须拉结，垂直方向按每楼层设一刚性拉结点，所有拉结点按梅花形上下错开设置。顶部按水平...
