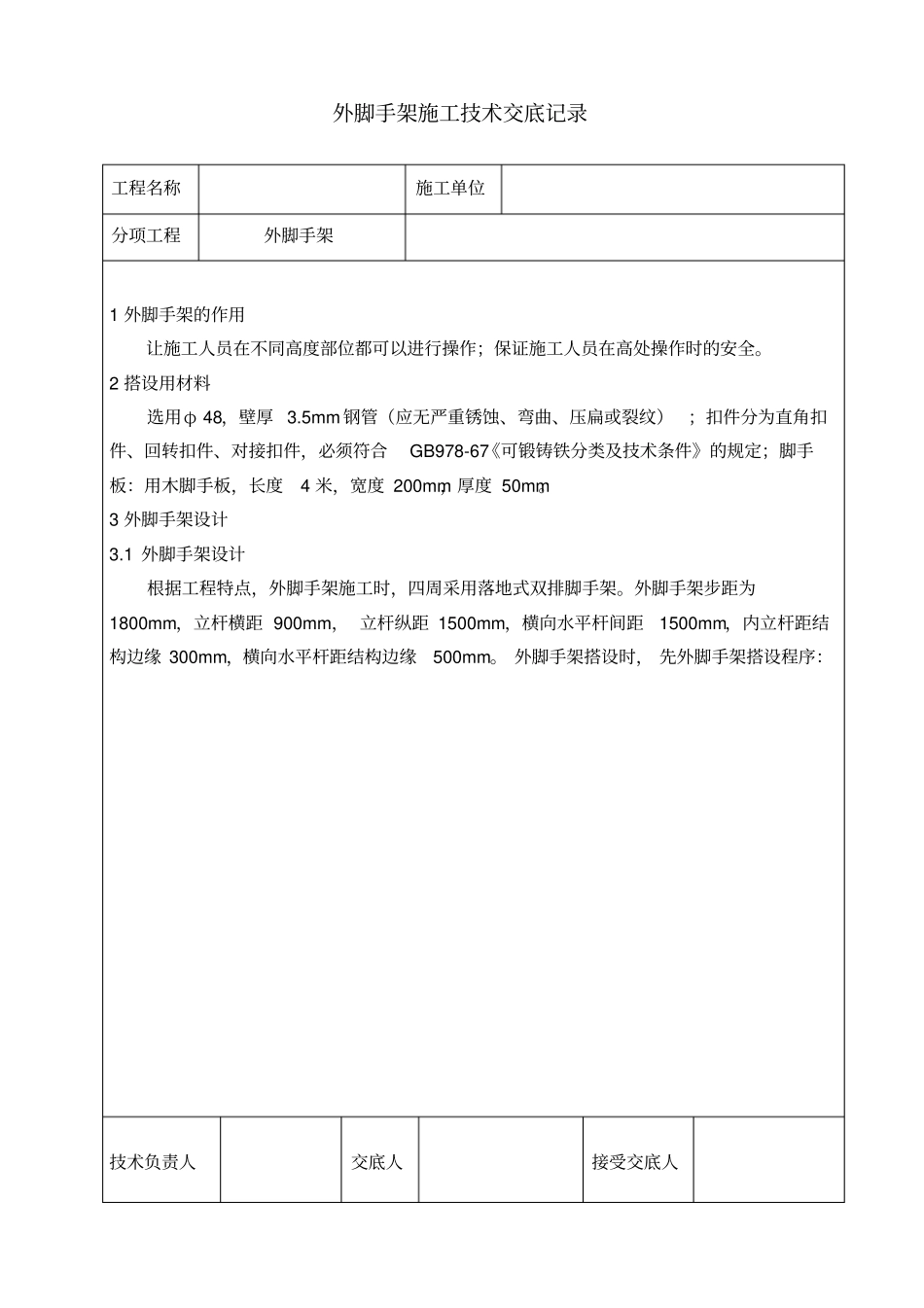

外脚手架施工技术交底记录工程名称施工单位分项工程外脚手架1 外脚手架的作用让施工人员在不同高度部位都可以进行操作；保证施工人员在高处操作时的安全。2 搭设用材料选用φ 48，壁厚 3.5mm 钢管（应无严重锈蚀、弯曲、压扁或裂纹）；扣件分为直角扣件、回转扣件、对接扣件，必须符合GB978-67《可锻铸铁分类及技术条件》的规定；脚手板：用木脚手板，长度4 米，宽度 200mm，厚度 50mm。3 外脚手架设计3.1 外脚手架设计根据工程特点，外脚手架施工时，四周采用落地式双排脚手架。外脚手架步距为1800mm，立杆横距 900mm， 立杆纵距 1500mm，横向水平杆间距1500mm，内立杆距结构边缘 300mm，横向水平杆距结构边缘500mm。 外脚手架搭设时， 先外脚手架搭设程序：技术负责人交底人接受交底人外脚手架施工技术交底记录工程名称施工单位分项工程外脚手架3.2 外脚手架各部件搭设要求立杆的垂直偏差不大于架高的1/300 ，并同时控制其绝对偏差值不大于75mm。立杆与大。同一排纵向水平杆的水平偏差不大于该片外脚手架的1/250 ，并不大于 50mm。技术负责人交底人接受交底人外脚手架施工技术交底记录工程名称施工单位分项工程外脚手架mm；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150 mm安全立网：宽 1800mm，长 6000mm，颜色为绿色。安全平网：宽 1200mm，长 6000mm，颜色为白色3.3 外脚手架搭设其他要求10）外脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮技术负责人交底人接受交底人外脚手架施工技术交底记录工程名称施工单位分项工程外脚手架不大于 200mm处的立杆上。横向扫地杆也应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。11）作业层的栏杆设在外立杆内侧，所有的作业层均设置挡脚板，挡脚板用180mm高的旧多层板设置，图条的倾角45 度。12）在搭设外脚手架时，必须要保证立杆的垂直度和大、小横杆的标高和水平度，使外脚手架的步距、横距、纵距始终保持一致。4 使用要求技术负责人交底人接受交底人外脚手架施工技术交底记录编号：表 12-1 工程名称施工单位分项工程外脚手架技术负责人交底人接受交底人
