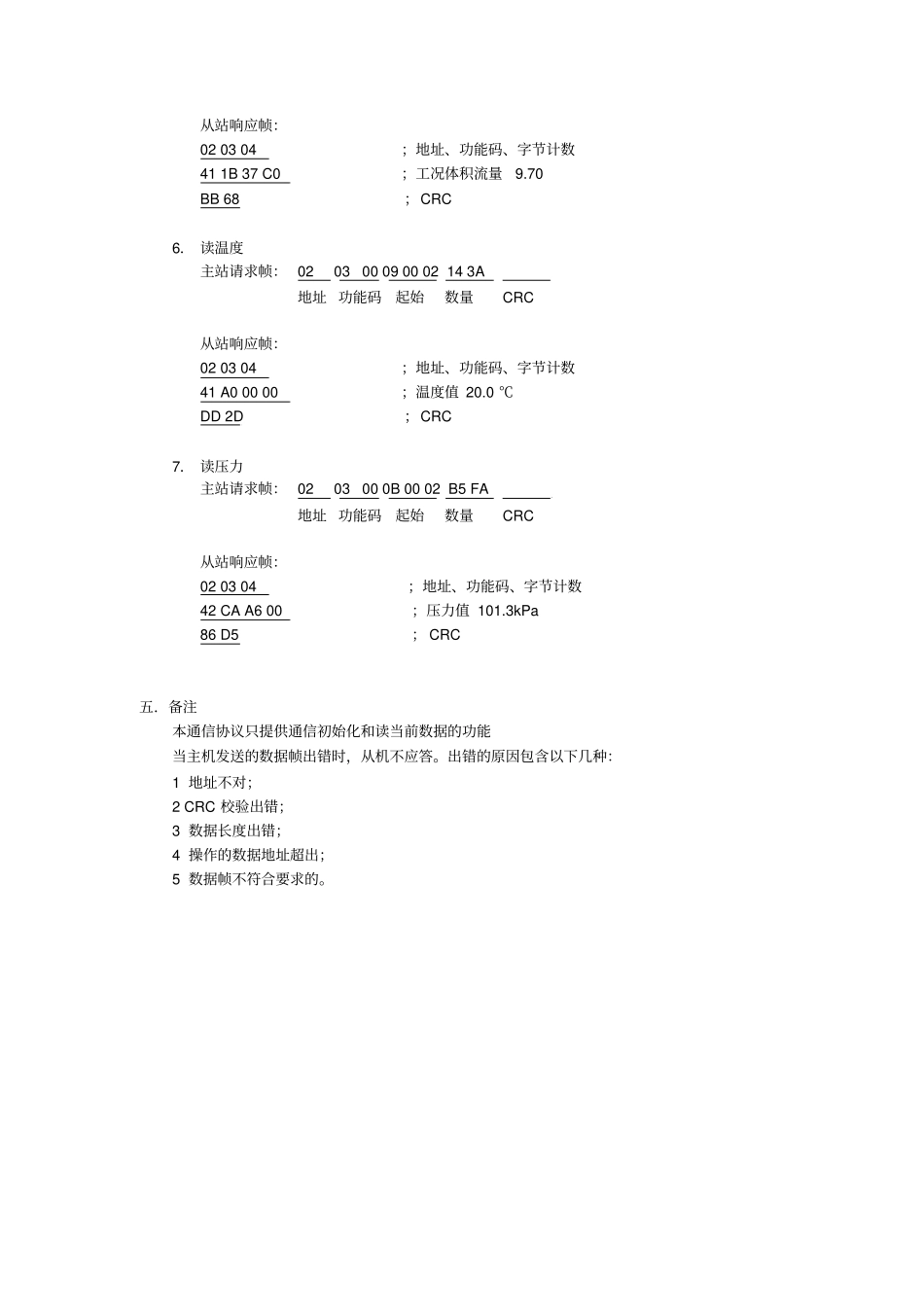

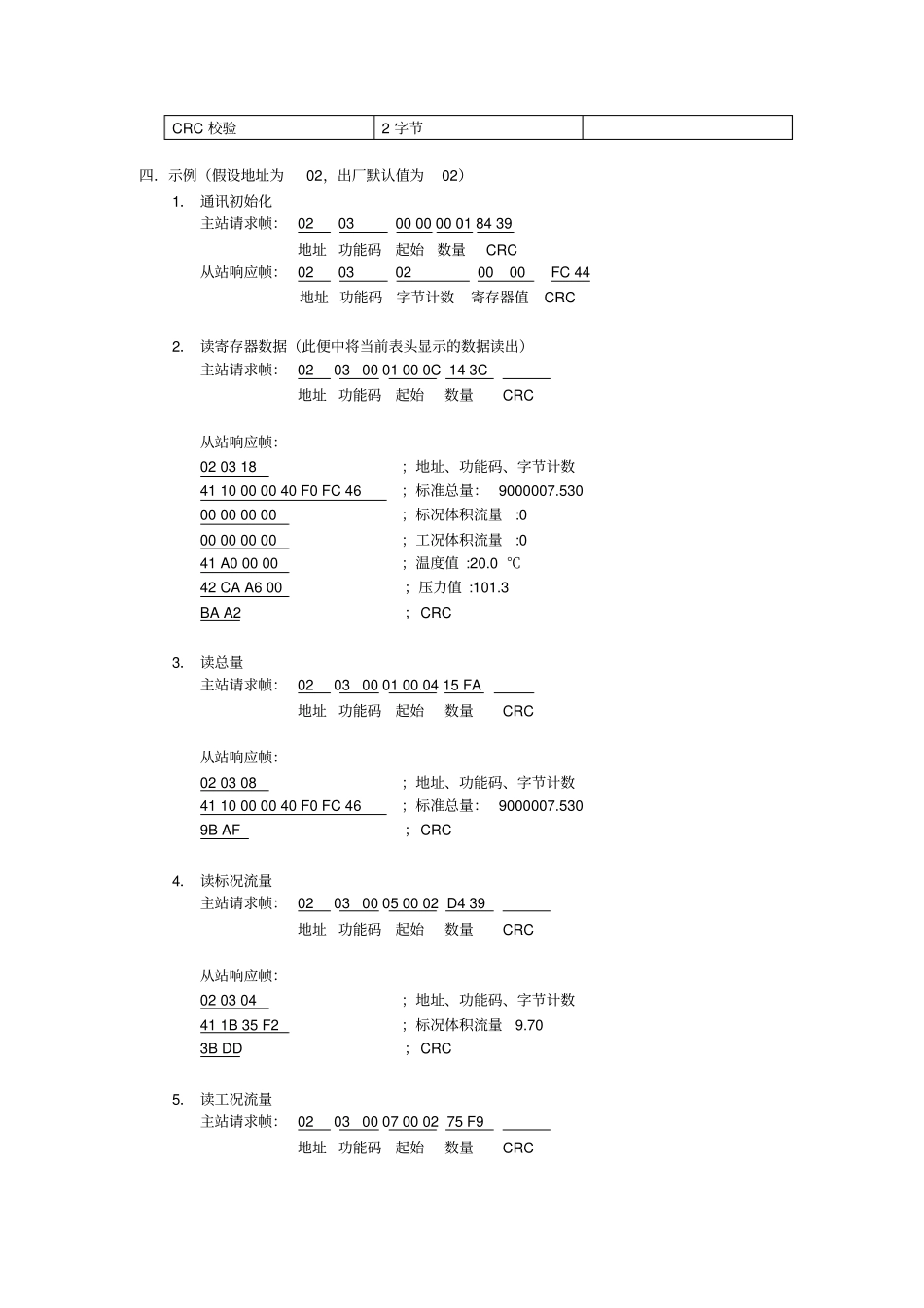

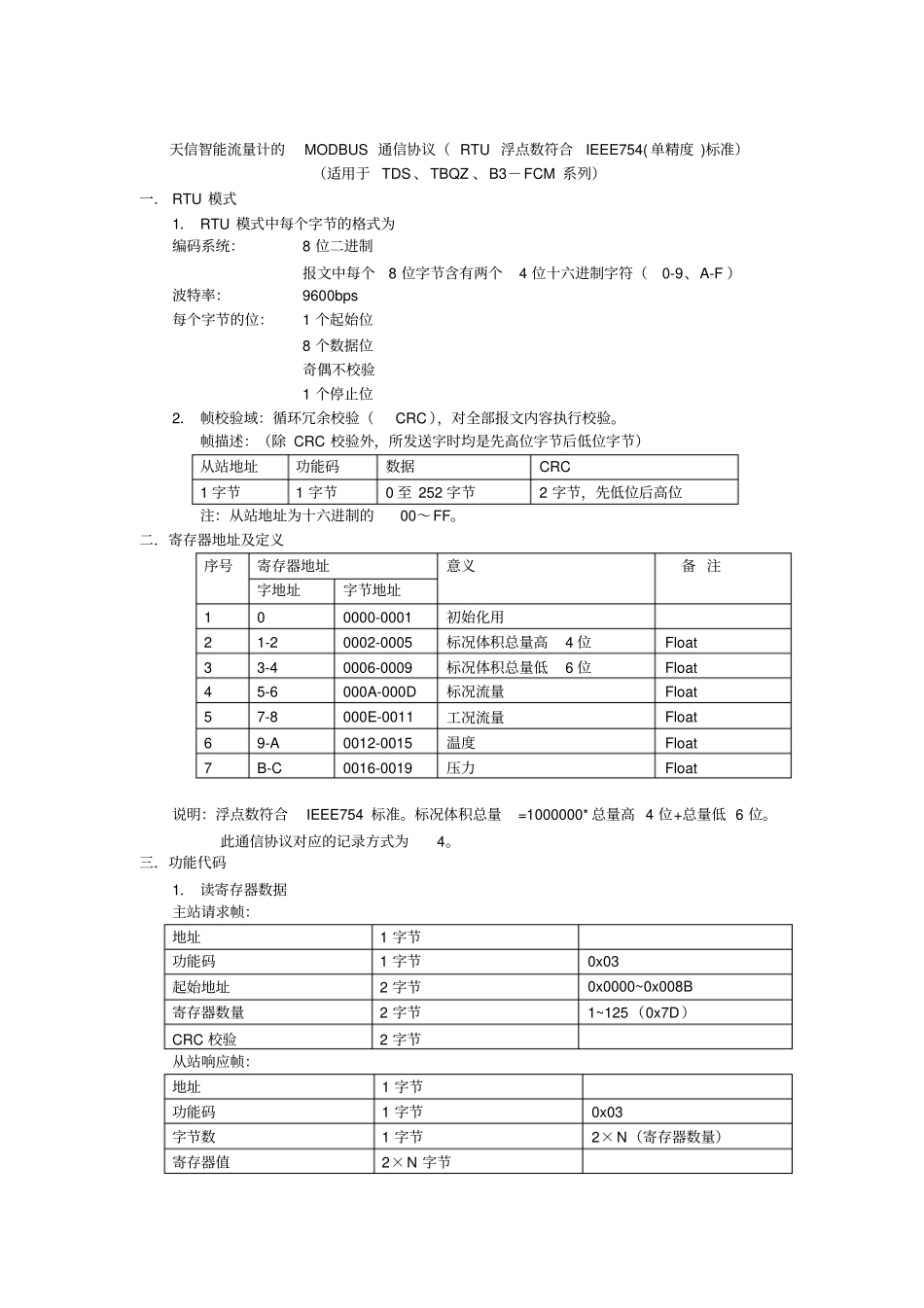

天信智能流量计的MODBUS 通信协议（ RTU 浮点数符合IEEE754( 单精度 )标准）（适用于 TDS 、TBQZ 、B3－FCM 系列）一． RTU 模式1． RTU 模式中每个字节的格式为编码系统：8 位二进制报文中每个8 位字节含有两个4 位十六进制字符（0-9、A-F ）波特率：9600bps 每个字节的位：1 个起始位8 个数据位奇偶不校验1 个停止位2． 帧校验域：循环冗余校验（CRC ），对全部报文内容执行校验。帧描述：（除 CRC 校验外，所发送字时均是先高位字节后低位字节）从站地址功能码数据CRC 1 字节1 字节0 至 252 字节2 字节，先低位后高位注：从站地址为十六进制的00～FF。二．寄存器地址及定义序号寄存器地址意义备 注字地址字节地址1 0 0000-0001 初始化用2 1-2 0002-0005 标况体积总量高4 位Float 3 3-4 0006-0009 标况体积总量低6 位Float 4 5-6 000A-000D 标况流量Float 5 7-8 000E-0011 工况流量Float 6 9-A 0012-0015 温度Float 7 B-C 0016-0019 压力Float 说明：浮点数符合IEEE754 标准。标况体积总量=1000000* 总量高 4 位+总量低 6 位。此通信协议对应的记录方式为4。三．功能代码1． 读寄存器数据主站请求帧：地址1 字节功能码1 字节0x03 起始地址2 字节0x0000~0x008B 寄存器数量2 字节1~125（0x7D）CRC 校验2 字节从站响应帧：地址1 字节功能码1 字节0x03 字节数1 字节2×N（寄存器数量）寄存器值2×N 字节CRC 校验2 字节四．示例（假设地址为02，出厂默认值为02）1． 通讯初始化主站请求帧： 02 03 00 00 00 01 84 39 地址 功能码起始数量CRC 从站响应帧： 02 03 02 00 00 FC 44 地址 功能码字节计数寄存器值CRC 2． 读寄存器数据（此便中将当前表头显示的数据读出）主站请求帧： 02 03 00 01 00 0C 14 3C 地址 功能码起始数量CRC 从站响应帧：02 03 18 ；地址、功能码、字节计数41 10 00 00 40 F0 FC 46 ；标准总量： 9000007.530 00 00 00 00 ；标况体积流量:0 00 00 00 00 ；工况体积流量:0 41 A0 00 00 ；温度值 :20.0 ℃42 CA A6 00 ；压力值 :101.3 BA A2 ；CRC 3． 读总量主站请求帧： 02 03 00 01 00 04 15 FA 地址 功能码起始数量CRC 从站响应帧：02 03 08 ；地址、功能码、字节计数41 10 00 00 40 F0 FC 46 ；标准总量： 9000007.530 9B AF ；CR...
