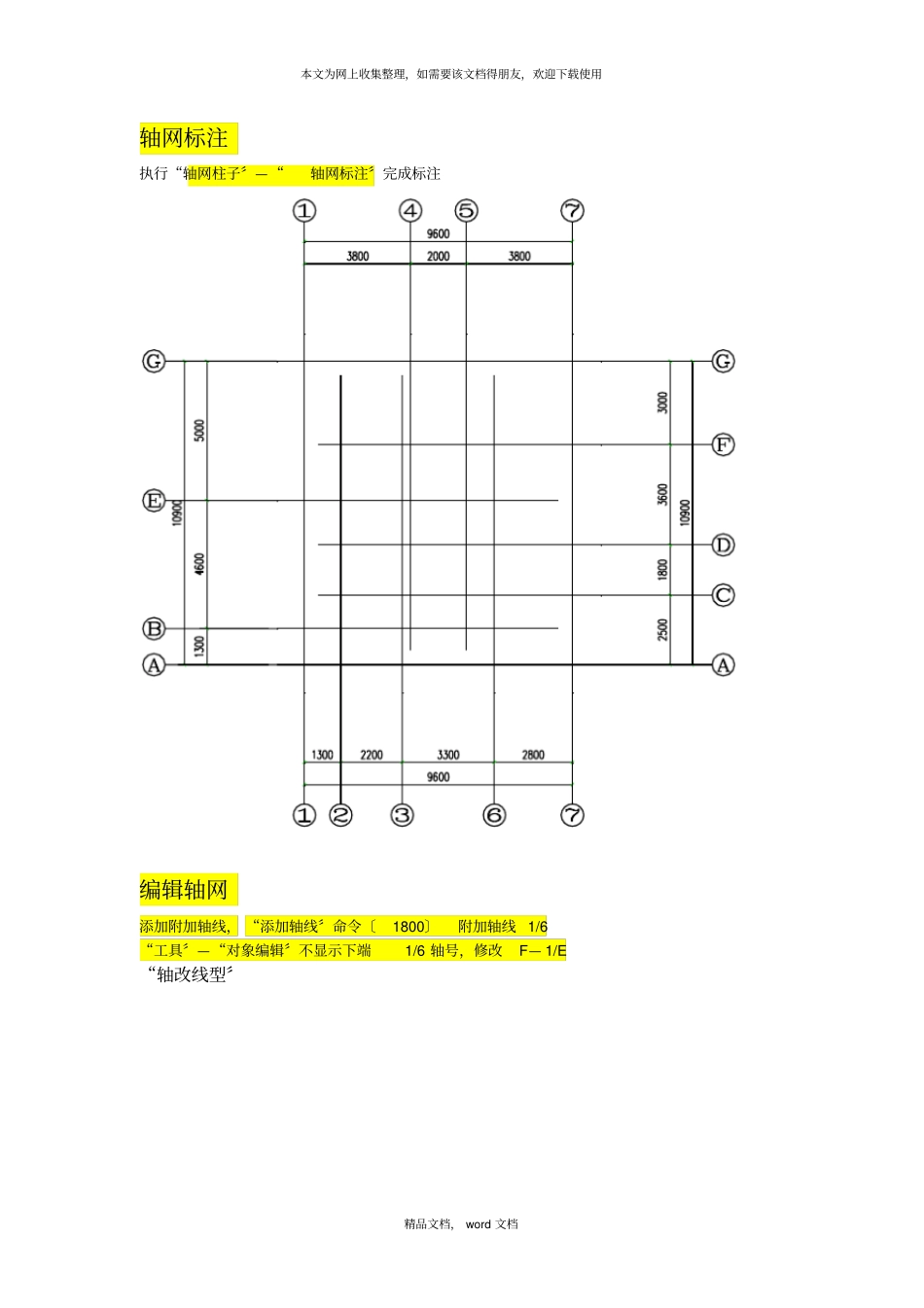

本文为网上收集整理，如需要该文档得朋友，欢迎下载使用精品文档， word 文档天正根本设定当前比例 100 该比例用来控制文字、尺寸数字、轴号等的大小当前层高 3000 创立轴线轴网：由轴线、轴号和尺寸标注组成的平面网格，是平面布置和墙柱构件定位的依据。天正默认轴线图层“DOTE 〞本文为网上收集整理，如需要该文档得朋友，欢迎下载使用精品文档， word 文档上开： 3800，2000，3800 下开： 1300，2200，3300，2800 左进： 1300，4600，5000 右进2500 1800 3600 3000 首先绘制几条主要轴线，图形整洁并便于下一步操作，其他轴线可进一步添加和修改。生成轴网如图本文为网上收集整理，如需要该文档得朋友，欢迎下载使用精品文档， word 文档轴网标注执行“轴网柱子〞—“轴网标注〞完成标注编辑轴网添加附加轴线， “添加轴线〞命令〔1800〕附加轴线 1/6 “工具〞—“对象编辑〞不显示下端1/6 轴号，修改F— 1/E “轴改线型〞本文为网上收集整理，如需要该文档得朋友，欢迎下载使用精品文档， word 文档墙体布置修改“墙体〞—“单线变墙〞，del 删除多余墙体，墙按三维模式建立，可通过三维视角观察本文为网上收集整理，如需要该文档得朋友，欢迎下载使用精品文档， word 文档布置柱网“轴网柱子〞—“标准柱〞“角柱〞插入L 形、 T 形柱，到达增大室内使用面积最终效果如图本文为网上收集整理，如需要该文档得朋友，欢迎下载使用精品文档， word 文档插入修改门窗门窗是自定义对象，门窗和墙体建立智能联动关系。“平面图像框〞“立面图象框〞选择门样式——“沿墙顺序插入〞并修改门开启方向点取墙体 <退出 >: 输入从基点到门窗侧边的距离<退出 >:120 输入从基点到门窗侧边的距离或[左右翻转 (S)/内外翻转 (D)]< 退出 >:S 输入从基点到门窗侧边的距离或[左右翻转 (S)/内外翻转 (D)]< 退出 >:D 推拉门— shift 修改门的开向插入门窗后效果本文为网上收集整理，如需要该文档得朋友，欢迎下载使用精品文档， word 文档渲染后效果本文为网上收集整理，如需要该文档得朋友，欢迎下载使用精品文档， word 文档门窗检查表便于门窗的检查和统计“门窗表〞——选择门窗表样式楼梯本文为网上收集整理，如需要该文档得朋友，欢迎下载使用精品文档， word 文档确定楼梯参数和类型后即可把鼠标拖到作图区插入楼梯，命令行提示：点取位置或 [ 转 90 度(A)/ 左右翻 (S)/ 上下翻 (D)/ 对...
