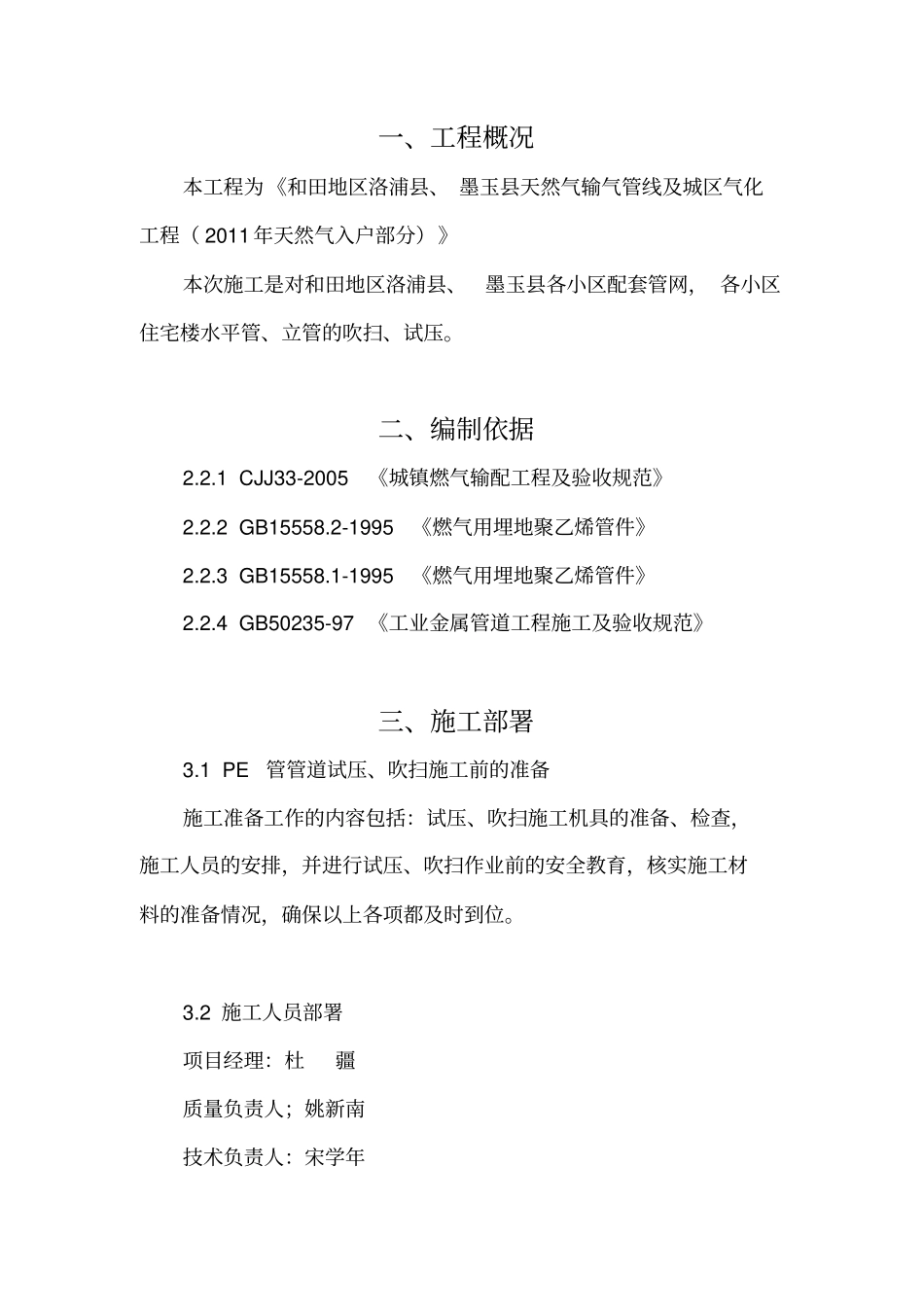

天然气吹扫试压方案讲解_第1页
1/8

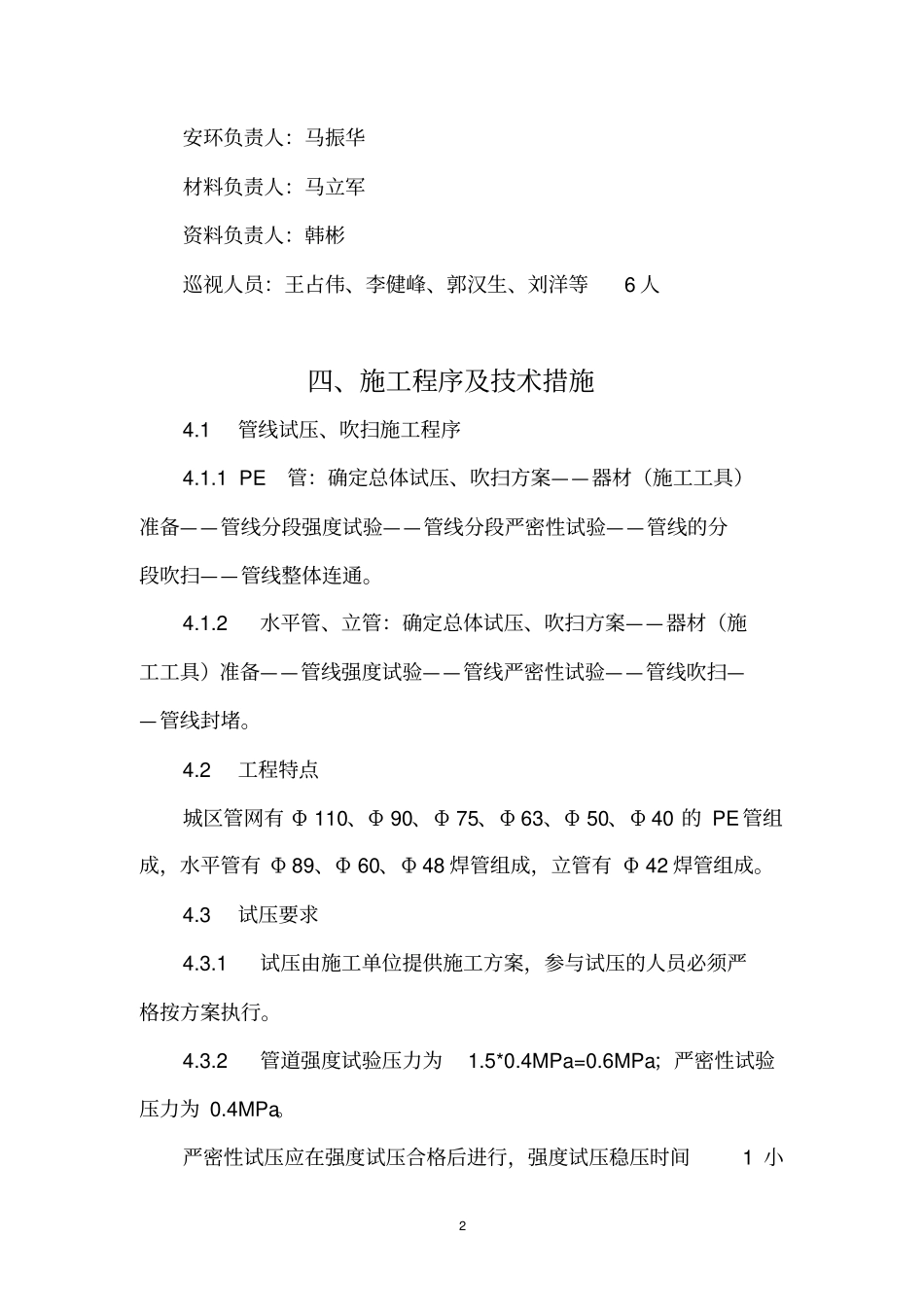

天然气吹扫试压方案讲解_第2页
2/8

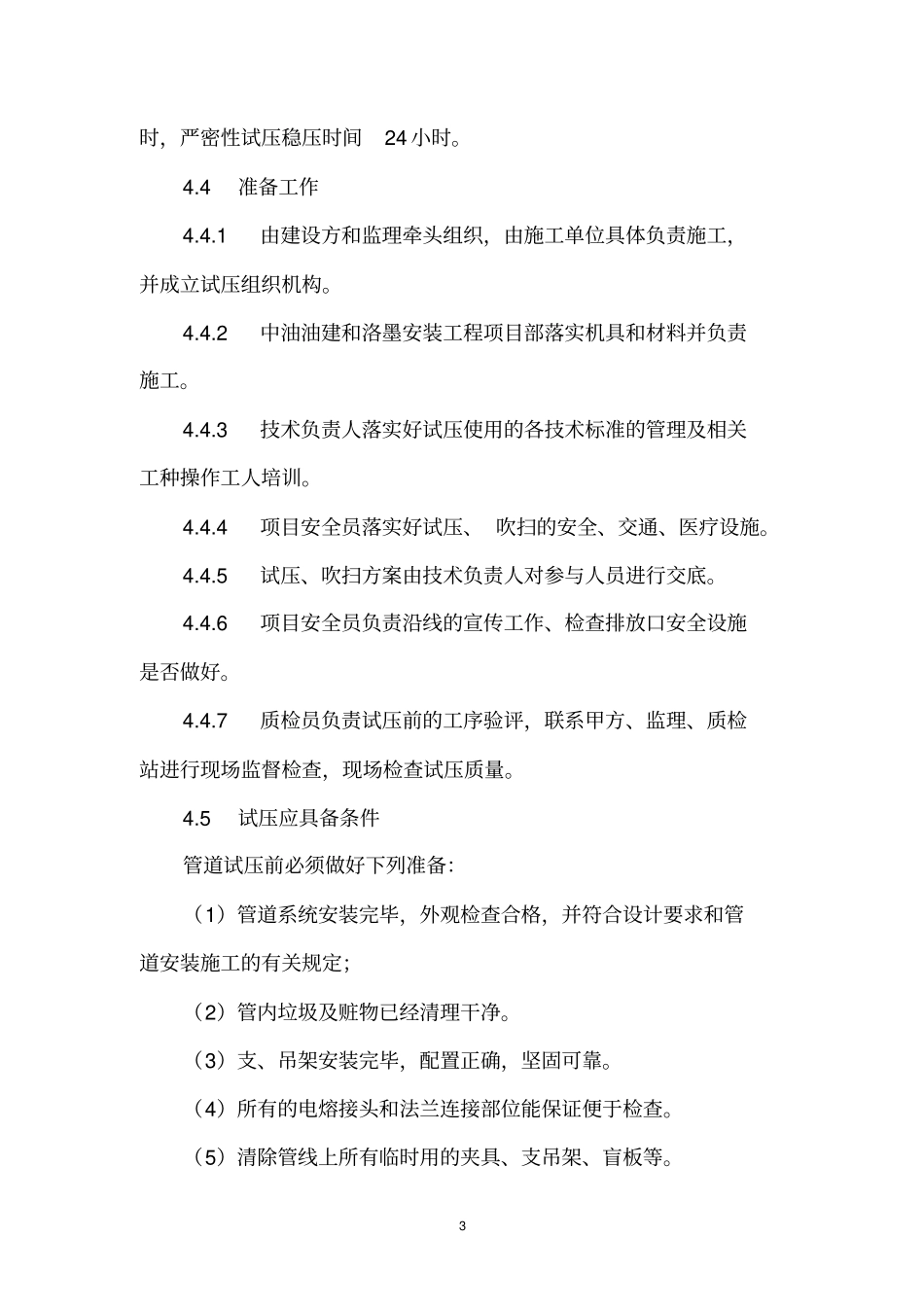

天然气吹扫试压方案讲解_第3页
3/8
一、工程概况本工程为《和田地区洛浦县、 墨玉县天然气输气管线及城区气化工程( 2011 年天然气入户部分)》本次施工是对和田地区洛浦县、墨玉县各小区配套管网, 各小区住宅楼水平管、立管的吹扫、试压。二、编制依据2.2.1 CJJ33-2005《城镇燃气输配工程及验收规范》2.2.2 GB15558.2-1995《燃气用埋地聚乙烯管件》2.2.3 GB15558.1-1995《燃气用埋地聚乙烯管件》2.2.4 GB50235-97 《工业金属管道工程施工及验收规范》三、施工部署3.1 PE管管道试压、吹扫施工前的准备施工准备工作的内容包括:试压、吹扫施工机具的准备、检查,施工人员的安排,并进行试压、吹扫作业前的安全教育,核实施工材料的准备情况,确保以上各项都及时到位。3.2 施工人员部署项目经理:杜疆质量负责人;姚新南技术负责人:宋学年2 安环负责人:马振华材料负责人:马立军资料负责人:韩彬巡视人员:王占伟、李健峰、郭汉生、刘洋等6 人四、施工程序及技术措施4.1 管线试压、吹扫施工程序4.1.1 PE管:确定总体试压、吹扫方案——器材(施工工具)准备——管线分段强度试验——管线分段严密性试验——管线的分段吹扫——管线整体连通。4.1.2 水平管、立管:确定总体试压、吹扫方案——器材(施工工具)准备——管线强度试验——管线严密性试验——管线吹扫——管线封堵。4.2 工程特点城区管网有 Φ 110、Φ 90、Φ 75、Φ 63、Φ 50、Φ 40 的 PE管组成,水平管有 Φ 89、Φ 60、Φ 48 焊管组成,立管有 Φ 42 焊管组成。4.3 试压要求4.3.1 试压由施工单位提供施工方案,参与试压的人员必须严格按方案执行。4.3.2 管道强度试验压力为1.5*0.4MPa=0.6MPa;严密性试验压力为 0.4MPa。严密性试压应在强度试压合格后进行,强度试压稳压时间1 小3 时,严密性试压稳压时间24 小时。4.4 准备工作4.4.1 由建设方和监理牵头组织,由施工单位具体负责施工,并成立试压组织机构。4.4.2 中油油建和洛墨安装工程项目部落实机具和材料并负责施工。4.4.3 技术负责人落实好试压使用的各技术标准的管理及相关工种操作工人培训。4.4.4 项目安全员落实好试压、 吹扫的安全、交通、医疗设施。4.4.5 试压、吹扫方案由技术负责人对参与人员进行交底。4.4.6 项目安全员负责沿线的宣传工作、检查排放口安全设施是否做好。4.4.7 质检员负责试压前的工序验评,联系甲方、监理、质检站进行现场监督检查,现场检查试压质量。4.5 试压应具备条件管道试压...
