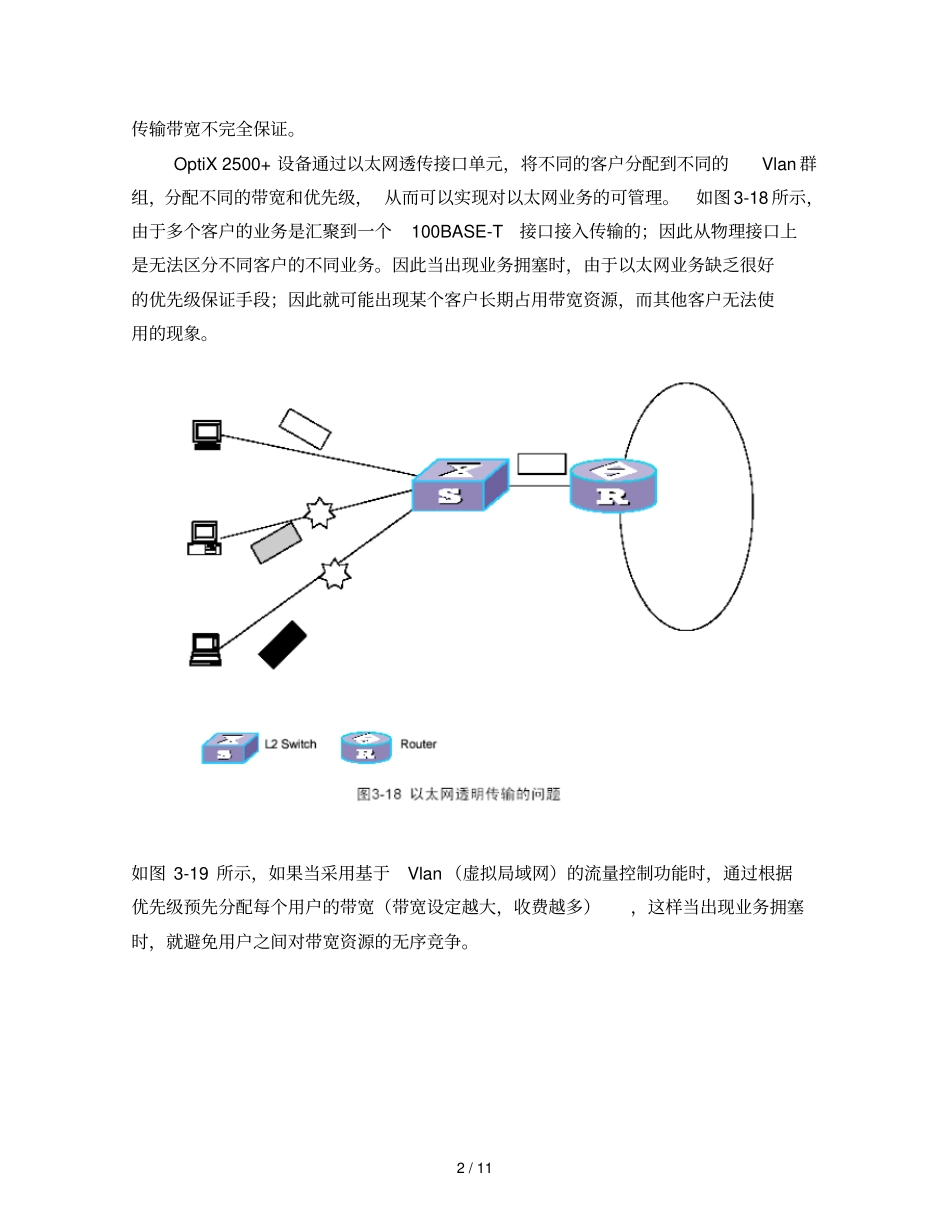

1 / 11 太网业务传输的基本组网方式1. OptiX 2500+设备10M/100M 以太网业务传输的基本特点10M/100M 以太网业务 VC-Trunk 的映射方式随着数据业务的发展，企业内部采用以太网互联的需求越来越多。以往企业网的远程互联主要是通过租用 N×64K 或2M 专线的方式来实现，但是此种方式成本高且带宽的调配不灵活；而且数据设备的接口主要是10/100BASE-T 以太网接口，而采用 2M 专线的传输方式时，需要使用路由器将以太网接口转换为2M 接口传输，从而增加了成本，也限制了带宽。另外，随着以太网接入的方式在城域网中的应用日益增长，又对传输网支持以太网业务的传输带来了新的要求，即城域传输网需要具有可区分业务优先级、可管理的特点。根据RFC 1990 协议，OptiX 2500+ 设备利用以太网透传接口单元，可将1～4/8 个10/100BASE-T 或100BASE-FX 以太网业务，可以采用 VC-Trunk 方式，映射到 1～48 个2M 的方式，实现对以太网业务的传输。采用 VC-Trunk 的映射方式，每个以太网口映射到2M 的数量是可以任意设置的，只要总和不超过 48 个2M，这样就可以根据需要灵活分配以太网业务的传输带宽；此外由于以太网业务映射为多个2M 传输，采用的是 PDH 业务传输的方式，即点到点、非共享带宽的传输方式） ；所以 SDH 中对于 PDH 业务的各种保护方式均对以太网业务有效。与ATM 业务处理方式不同的是，OptiX 2500+ 设备传输以太网业务的方式为：同一以太网透传接口单元的不同端口之间共享带宽，而整个传输网中的不同站点之间不共享带宽。基于Vlan 的流量控制以太网业务的特点是带宽动态变化大，因此为提高传输带宽的利用率、 降低传输成本，无论对数据设备、传输设备均需要对接入的以太网业务进行汇聚，即业务上行的传输带宽小于业务的接入带宽。由于采用业务收敛方式进行传输，必然会产生业务拥塞。因此需要对所接入的以太网业务，按照优先级的高低进行分类。对于重要的客户（如银行、企业专网），将其业务设置为高优先级（当然收费会较高），优先配置其传输带宽；而对于一般客户 （如智能小区等），将其业务设置为低优先级 （当然收费会较低），2 / 11 传输带宽不完全保证。OptiX 2500+ 设备通过以太网透传接口单元，将不同的客户分配到不同的Vlan 群组，分配不同的带宽和优先级， 从而可以实现对以太网业务的可管理。如图 3-18 所示，由于多个客户的业务是汇聚到一个100BASE-T 接口接入传输的；因此从...
