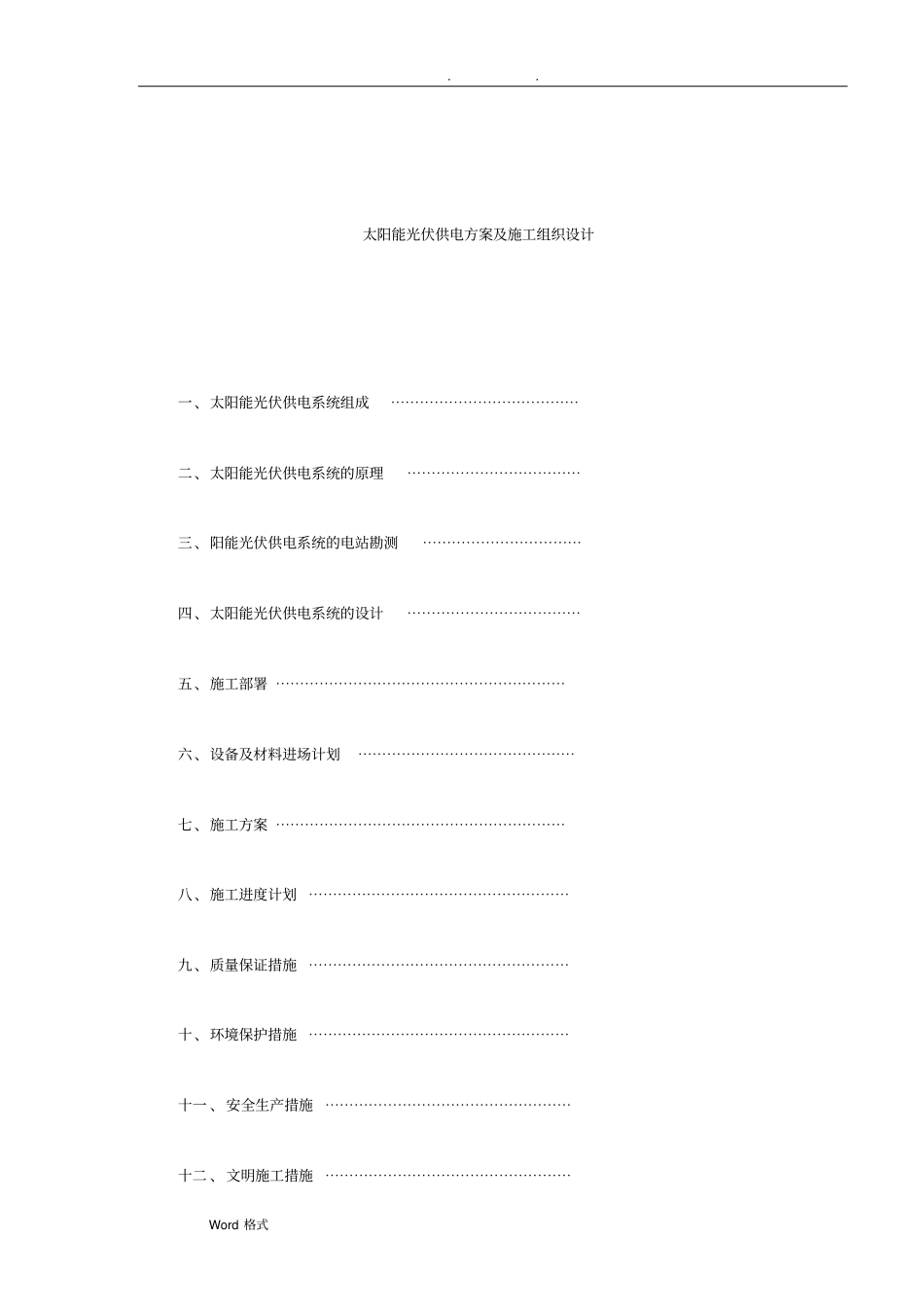

. . Word 格式太阳能光伏供电方案及施工组织设计一、太阳能光伏供电系统组成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯二、太阳能光伏供电系统的原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯三、阳能光伏供电系统的电站勘测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯四、太阳能光伏供电系统的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯五、施工部署 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯六、设备及材料进场计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯七、施工方案 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯八、施工进度计划 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯九、质量保证措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯十、环境保护措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯十一 、安全生产措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯十二 、文明施工措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. . Word 格式. . Word 格式一、 供电的光伏系统组成独立供电的太阳能光伏系统的结构框图一般如图１所示 。由于太阳能电池只能在白天光照条件下输出能量 ，根据负载需要 ，系统一般选用铅酸蓄电池作为储能环节来提供夜间所需电力。整个光伏系统由太阳能电池、蓄电池 、负载和控制器组成。虚线框中部分即为系统控制部分的结构框图， 一般由充电电路、放电电路和状态控制电路的太阳能光伏系统结构框图在与负载容量配合时，应该考虑到连续阴天的情况，对系统容量留出一定裕度。二、 太阳能光伏供电系统的原理太阳能光伏发电是利用太阳能电池将太阳的光能转化为电能后，通过充电控制器的控制，一方面直接提供给相应的电路或负载用电，另一方面将多余的电能存储在蓄电池中作为夜晚或是太阳能电池产生的电力不足时备用。太阳能电池组件是由多个多晶硅或单晶硅电池片串并联，并经严格封装而成的。而其中的电池单体在太阳的照射下可发生光电效应而产生一定的电压和电流，通过将电池板串并联组合后得到一定大小等级的电压和电流后经电缆送至充电控制器。. . Word 格式充电控制器是对蓄电池进行自动充电、放电的监控装置，当蓄电池充满电时， 它将自动切断充电回路或将充电转换为浮充电方式，使蓄电池不致过充电；当蓄电池发生过度放电时，它会及时发出报警提示以及相关的保护动作， 从而保证蓄电池能够长期可靠运行。当蓄电池电量恢复后，系统自动恢复正常状态。控制器还具有反向放电保护功能、极性反接电路保护等功能。 蓄电池作为系统的储能部件 ， 主要是将太阳能电池产生的电能存储起来方...
