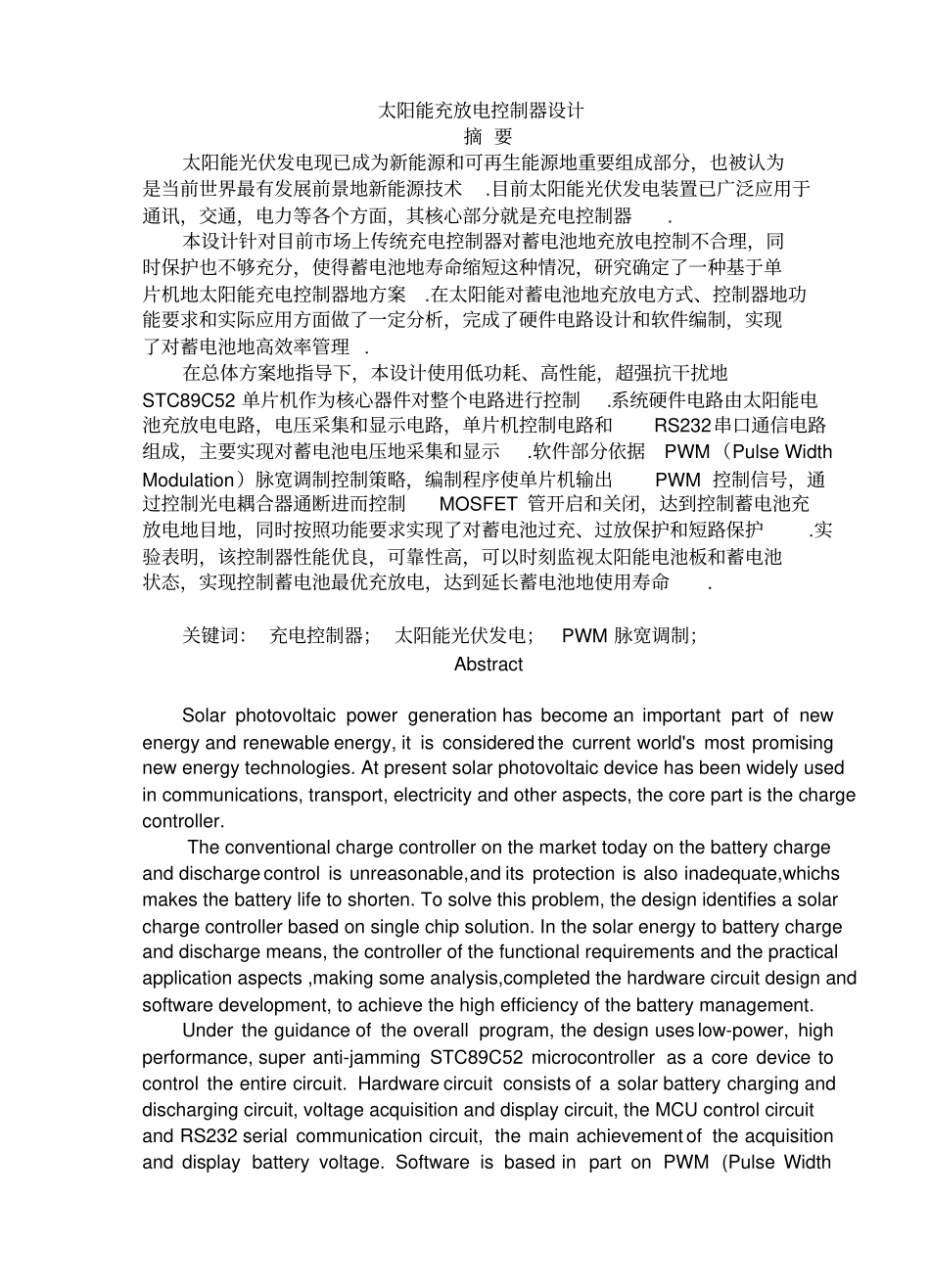

太阳能充放电控制器设计摘 要太阳能光伏发电现已成为新能源和可再生能源地重要组成部分，也被认为是当前世界最有发展前景地新能源技术.目前太阳能光伏发电装置已广泛应用于通讯，交通，电力等各个方面，其核心部分就是充电控制器.本设计针对目前市场上传统充电控制器对蓄电池地充放电控制不合理，同时保护也不够充分，使得蓄电池地寿命缩短这种情况，研究确定了一种基于单片机地太阳能充电控制器地方案.在太阳能对蓄电池地充放电方式、控制器地功能要求和实际应用方面做了一定分析，完成了硬件电路设计和软件编制，实现了对蓄电池地高效率管理 . 在总体方案地指导下，本设计使用低功耗、高性能，超强抗干扰地STC89C52 单片机作为核心器件对整个电路进行控制.系统硬件电路由太阳能电池充放电电路，电压采集和显示电路，单片机控制电路和RS232串口通信电路组成，主要实现对蓄电池电压地采集和显示.软件部分依据PWM（Pulse Width Modulation）脉宽调制控制策略，编制程序使单片机输出PWM 控制信号，通过控制光电耦合器通断进而控制MOSFET 管开启和关闭，达到控制蓄电池充放电地目地，同时按照功能要求实现了对蓄电池过充、过放保护和短路保护.实验表明，该控制器性能优良，可靠性高，可以时刻监视太阳能电池板和蓄电池状态，实现控制蓄电池最优充放电，达到延长蓄电池地使用寿命.关键词： 充电控制器； 太阳能光伏发电； PWM 脉宽调制；AbstractSolar photovoltaic power generation has become an important part of new energy and renewable energy, it is considered the current world's most promising new energy technologies. At present solar photovoltaic device has been widely used in communications, transport, electricity and other aspects, the core part is the charge controller. The conventional charge controller on the market today on the battery charge and discharge control is unreasonable, and its protection is also inadequate,whichs makes the battery life to shorten. To solve this problem, the design identifies a solar charge controller based on single chip solution. In the solar energy to battery charge and discharge means, the controller of the functio...
