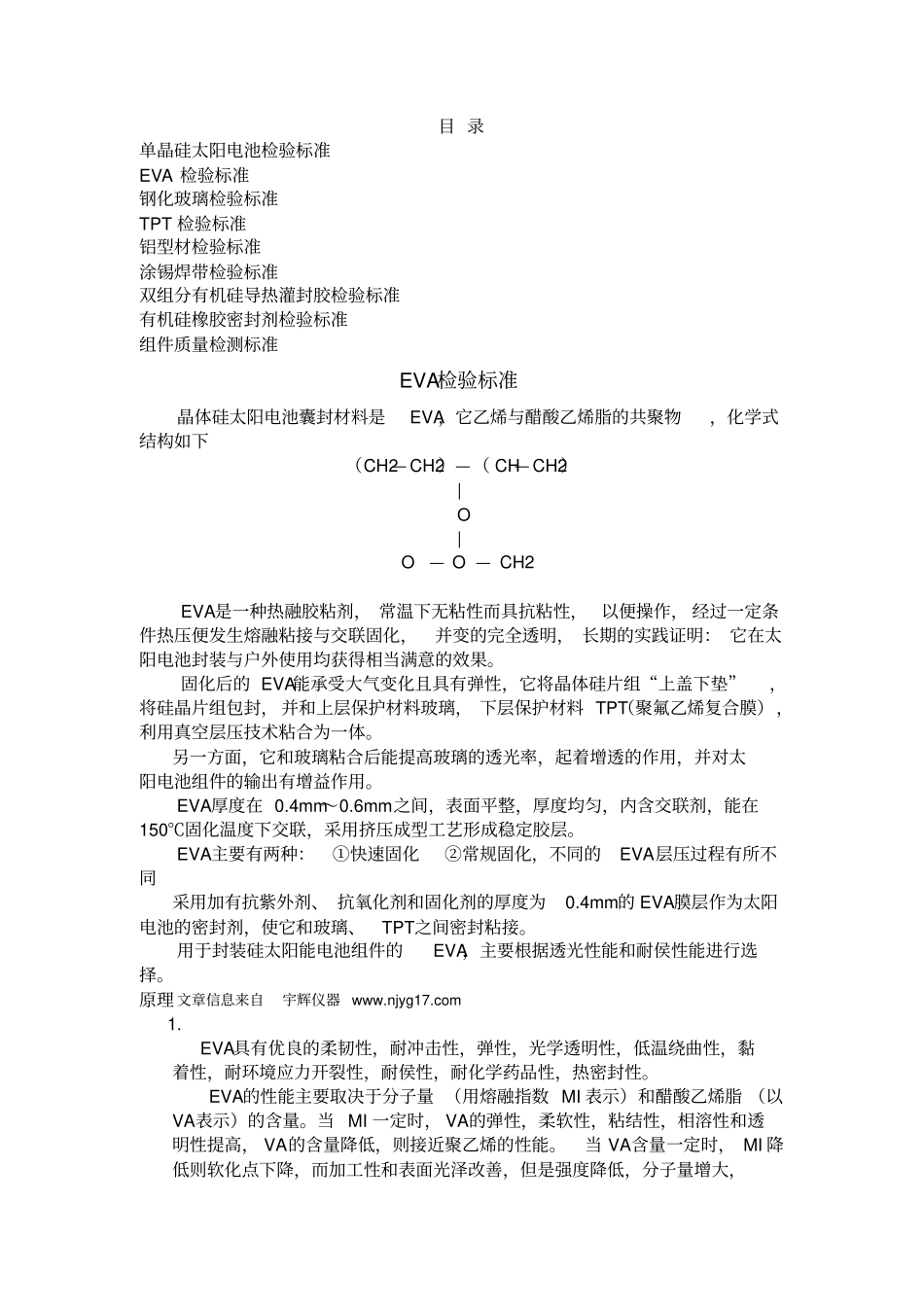

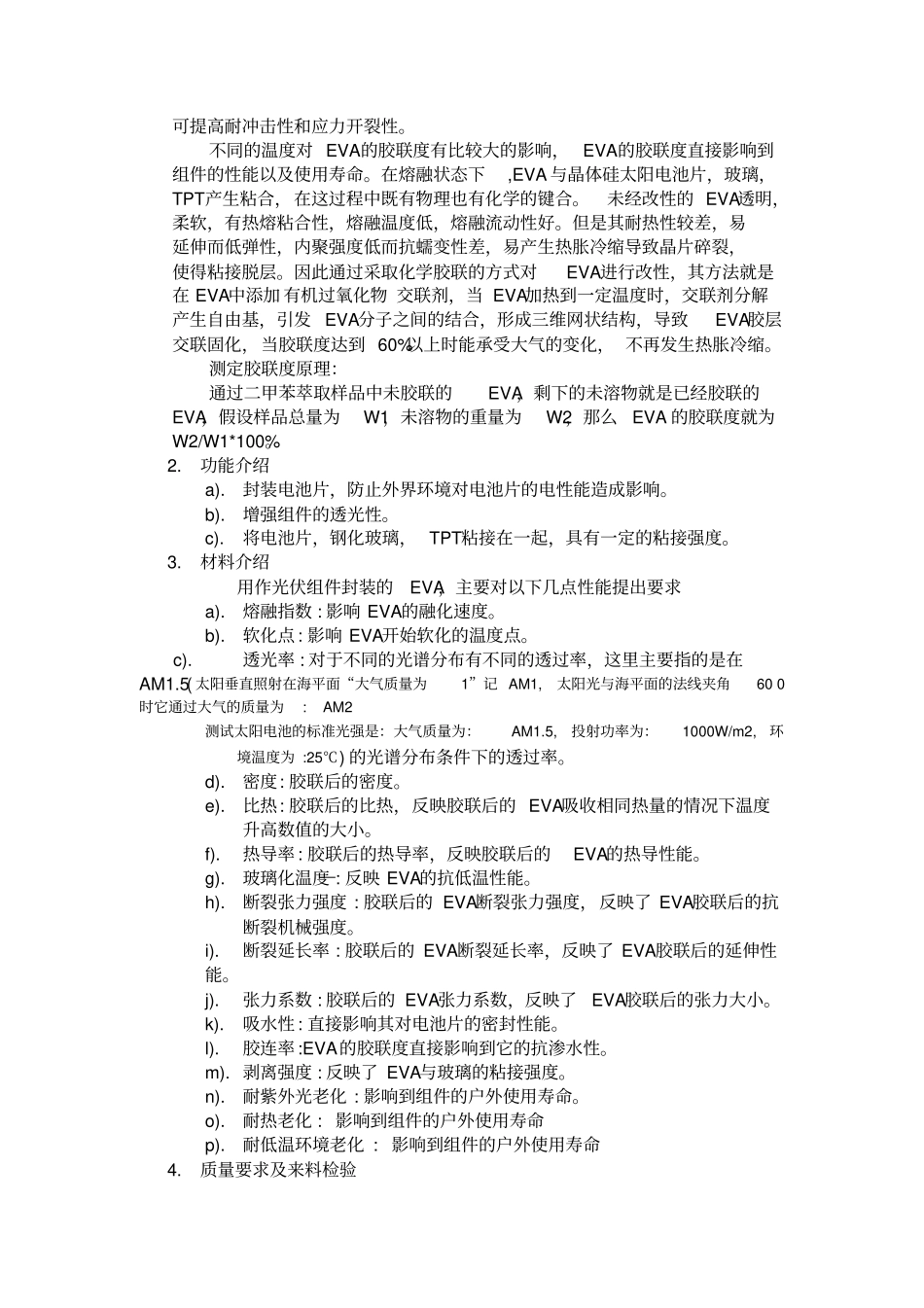

目 录单晶硅太阳电池检验标准EVA 检验标准钢化玻璃检验标准TPT 检验标准铝型材检验标准涂锡焊带检验标准双组分有机硅导热灌封胶检验标准有机硅橡胶密封剂检验标准组件质量检测标准EVA检验标准晶体硅太阳电池囊封材料是EVA，它乙烯与醋酸乙烯脂的共聚物，化学式结构如下（CH2— CH2）—（ CH— CH2）| O | O — O — CH2 EVA是一种热融胶粘剂， 常温下无粘性而具抗粘性， 以便操作， 经过一定条件热压便发生熔融粘接与交联固化，并变的完全透明， 长期的实践证明： 它在太阳电池封装与户外使用均获得相当满意的效果。固化后的 EVA能承受大气变化且具有弹性，它将晶体硅片组“上盖下垫”，将硅晶片组包封， 并和上层保护材料玻璃， 下层保护材料 TPT（聚氟乙烯复合膜），利用真空层压技术粘合为一体。另一方面，它和玻璃粘合后能提高玻璃的透光率，起着增透的作用，并对太阳电池组件的输出有增益作用。EVA厚度在 0.4mm～0.6mm之间，表面平整，厚度均匀，内含交联剂，能在150℃固化温度下交联，采用挤压成型工艺形成稳定胶层。EVA主要有两种：①快速固化②常规固化，不同的EVA层压过程有所不同采用加有抗紫外剂、 抗氧化剂和固化剂的厚度为0.4mm的 EVA膜层作为太阳电池的密封剂，使它和玻璃、TPT之间密封粘接。用于封装硅太阳能电池组件的EVA，主要根据透光性能和耐侯性能进行选择。原理 文章信息来自宇辉仪器 www.njyg17.com 1.EVA具有优良的柔韧性，耐冲击性，弹性，光学透明性，低温绕曲性，黏着性，耐环境应力开裂性，耐侯性，耐化学药品性，热密封性。EVA的性能主要取决于分子量 （用熔融指数 MI 表示）和醋酸乙烯脂 （以VA表示）的含量。当 MI 一定时， VA的弹性，柔软性，粘结性，相溶性和透明性提高， VA的含量降低，则接近聚乙烯的性能。当 VA含量一定时， MI 降低则软化点下降，而加工性和表面光泽改善，但是强度降低，分子量增大，可提高耐冲击性和应力开裂性。不同的温度对 EVA的胶联度有比较大的影响， EVA的胶联度直接影响到组件的性能以及使用寿命。在熔融状态下,EVA 与晶体硅太阳电池片，玻璃，TPT产生粘合，在这过程中既有物理也有化学的键合。未经改性的 EVA透明，柔软，有热熔粘合性，熔融温度低，熔融流动性好。但是其耐热性较差，易延伸而低弹性，内聚强度低而抗蠕变性差，易产生热胀冷缩导致晶片碎裂，使得粘接脱层。因此通过采取化学胶联的方式对EVA进行改性，其方法就是在 EVA...
