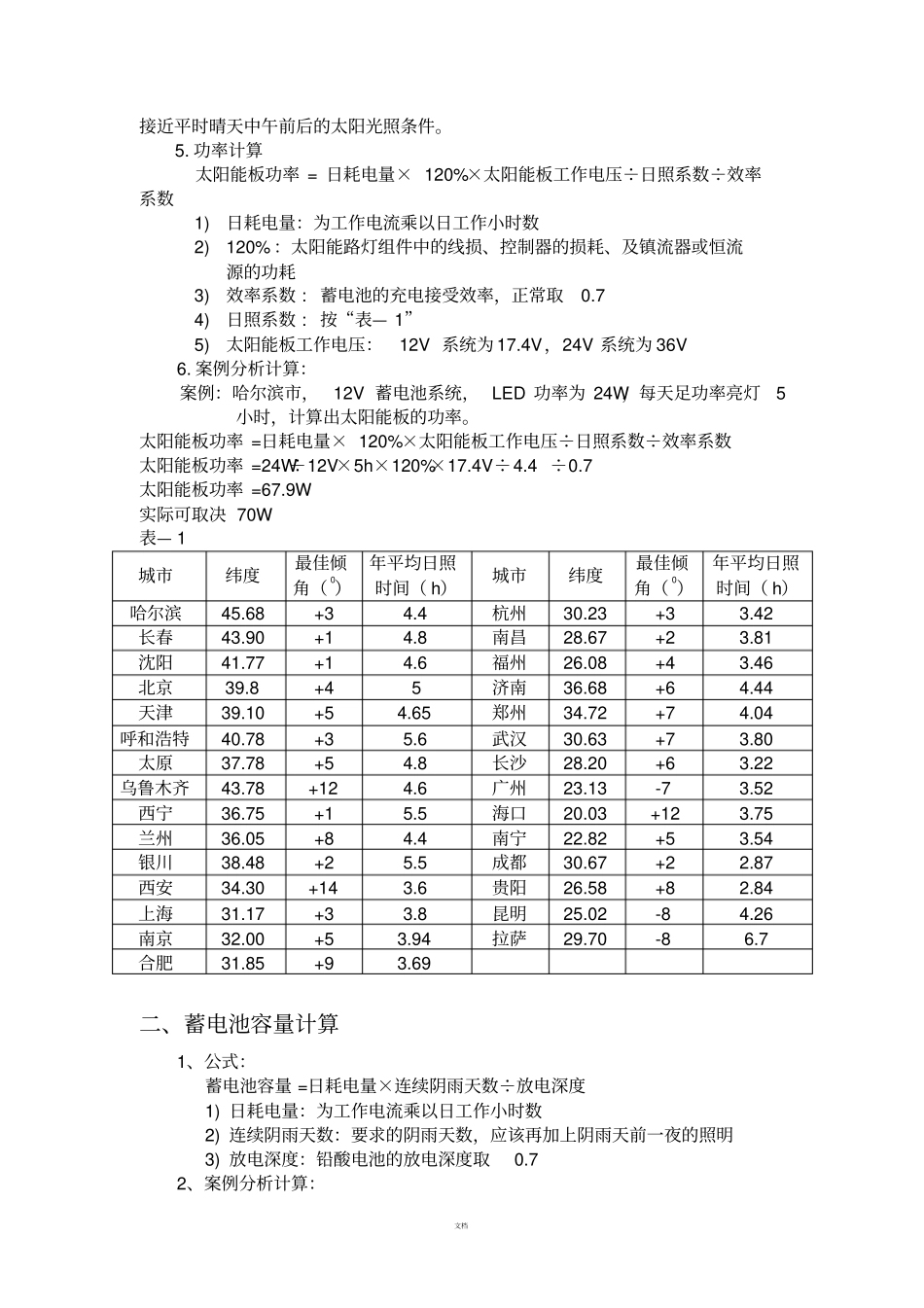

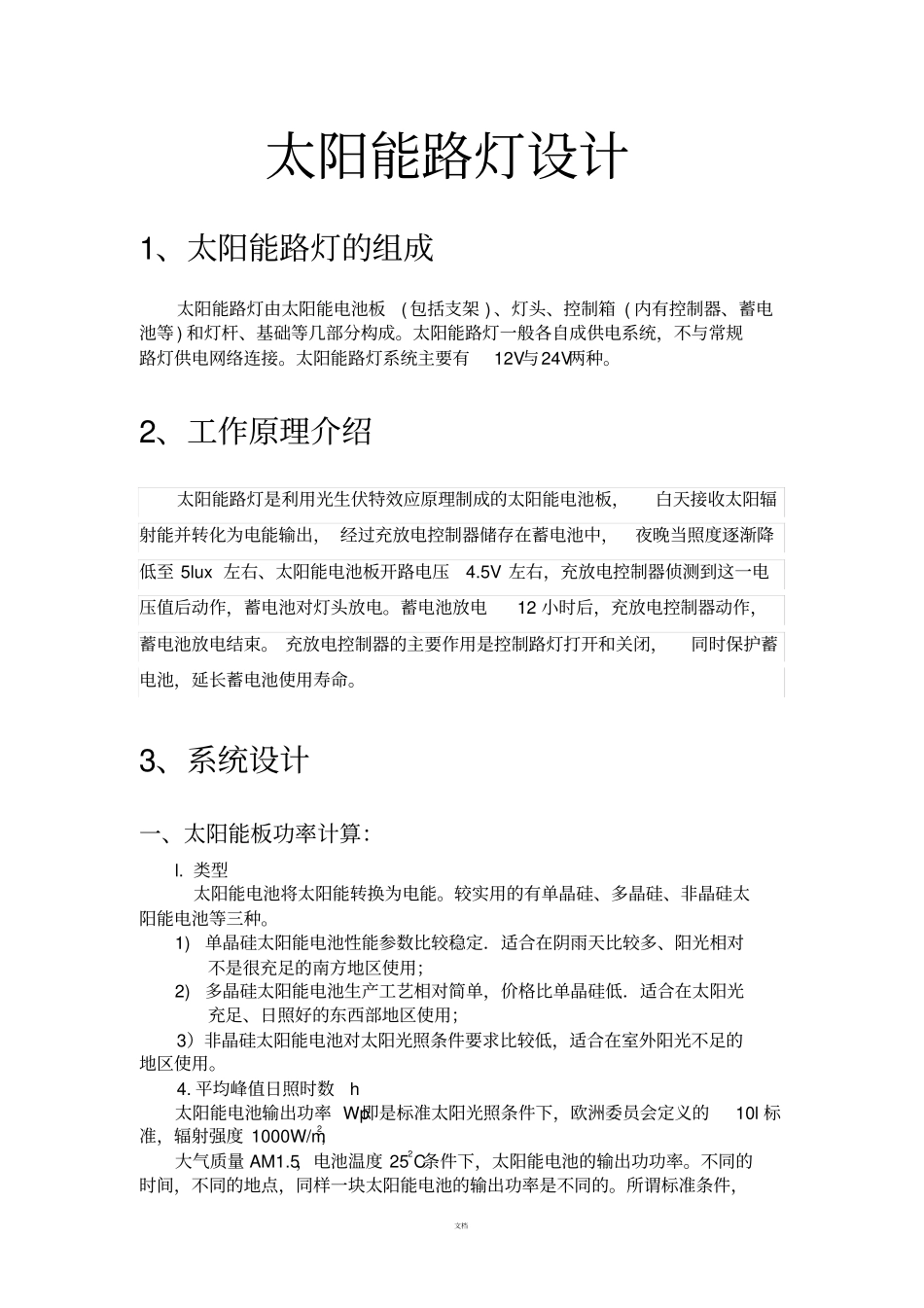

文档太阳能路灯设计1、太阳能路灯的组成太阳能路灯由太阳能电池板( 包括支架 ) 、灯头、控制箱 ( 内有控制器、蓄电池等 ) 和灯杆、基础等几部分构成。太阳能路灯一般各自成供电系统，不与常规路灯供电网络连接。太阳能路灯系统主要有12V与24V两种。2、工作原理介绍太阳能路灯是利用光生伏特效应原理制成的太阳能电池板，白天接收太阳辐射能并转化为电能输出， 经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至 5lux 左右、太阳能电池板开路电压4.5V 左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。蓄电池放电12 小时后，充放电控制器动作，蓄电池放电结束。 充放电控制器的主要作用是控制路灯打开和关闭，同时保护蓄电池，延长蓄电池使用寿命。3、系统设计一、太阳能板功率计算：l. 类型太阳能电池将太阳能转换为电能。较实用的有单晶硅、多晶硅、非晶硅太阳能电池等三种。1)单晶硅太阳能电池性能参数比较稳定．适合在阴雨天比较多、阳光相对不是很充足的南方地区使用；2)多晶硅太阳能电池生产工艺相对简单，价格比单晶硅低．适合在太阳光充足、日照好的东西部地区使用；3）非晶硅太阳能电池对太阳光照条件要求比较低，适合在室外阳光不足的地区使用。4. 平均峰值日照时数 h 太阳能电池输出功率 Wp即是标准太阳光照条件下，欧洲委员会定义的10l 标准，辐射强度 1000W/m2, 大气质量 AM1.5，电池温度 252C条件下，太阳能电池的输出功功率。不同的时间，不同的地点，同样一块太阳能电池的输出功率是不同的。所谓标准条件，文档接近平时晴天中午前后的太阳光照条件。5. 功率计算太阳能板功率 = 日耗电量× 120%×太阳能板工作电压÷日照系数÷效率系数1)日耗电量：为工作电流乘以日工作小时数2)120% ：太阳能路灯组件中的线损、控制器的损耗、及镇流器或恒流源的功耗3)效率系数 : 蓄电池的充电接受效率，正常取0.7 4)日照系数 : 按“表— 1”5)太阳能板工作电压： 12V 系统为 17.4V，24V 系统为 36V 6. 案例分析计算：案例：哈尔滨市， 12V 蓄电池系统， LED 功率为 24W，每天足功率亮灯5 小时，计算出太阳能板的功率。太阳能板功率 =日耗电量× 120%×太阳能板工作电压÷日照系数÷效率系数太阳能板功率 =24W÷12V×5h×120%×17.4V÷4.4 ÷0.7 太阳能板功率 =67.9W 实际可取决 70W 表— 1 城市纬度最佳倾角（0）年平均日照时间（ h）城市纬度最佳倾角（0）年平均日...
