套筒窑窑本体主要设备设施参数VIP免费

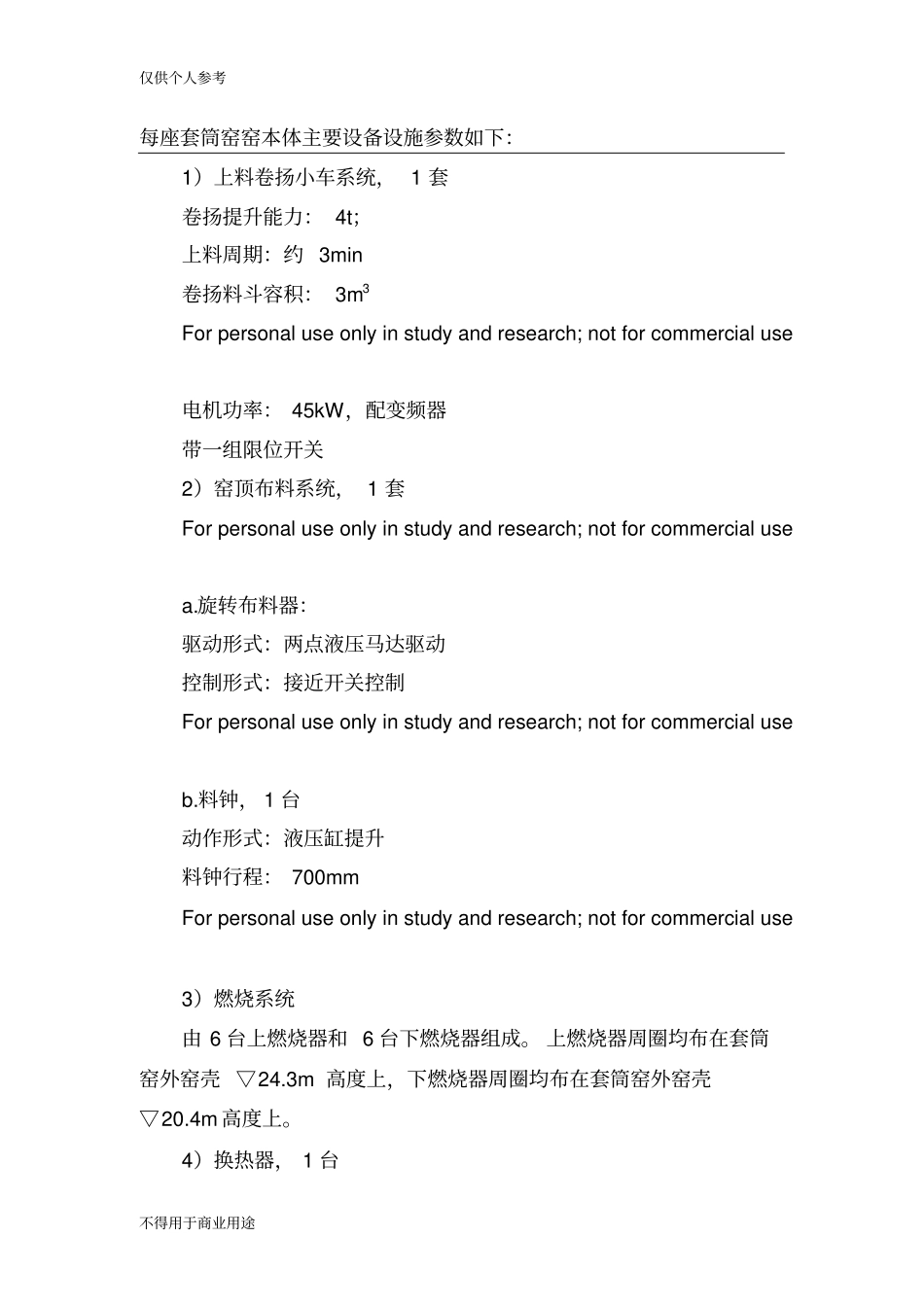

仅供个人参考不得用于商业用途每座套筒窑窑本体主要设备设施参数如下：1）上料卷扬小车系统， 1 套卷扬提升能力： 4t；上料周期：约 3min 卷扬料斗容积： 3m3 For personal use only in study and research; not for commercial use 电机功率： 45kW，配变频器带一组限位开关2）窑顶布料系统， 1 套For personal use only in study and research; not for commercial use a.旋转布料器：驱动形式：两点液压马达驱动控制形式：接近开关控制For personal use only in study and research; not for commercial use b.料钟， 1 台动作形式：液压缸提升料钟行程： 700mm For personal use only in study and research; not for commercial use 3）燃烧系统由 6 台上燃烧器和 6 台下燃烧器组成。 上燃烧器周圈均布在套筒窑外窑壳 ▽24.3m 高度上，下燃烧器周圈均布在套筒窑外窑壳▽20.4m 高度上。4）换热器， 1 台仅供个人参考不得用于商业用途结构形式为管状形式换热器，结构组成包括：烟气进口箱、管束箱、烟气出口箱和内衬结构等。烟气进口温度： 750℃烟气出口温度： 400℃空气进口温度：常温 ℃空气出口温度： 450℃5）出灰机， 6 台由固定框架和活动框架及液压缸等组成，圆周均布在外窑壳▽8.9m 高度上。驱动形式：液压缸驱动出灰能力： 50kg/次液压缸行程： 200mm 6）带阀门的电振给料机，1 台出灰能力： 100t/h 7）内套筒由上内套筒、 中内套筒和下内套筒组成； 上内套筒悬挂于套筒窑内上部；中内套筒和下内套筒组成安装于套筒窑内下部土建基础上。8）驱动风机： 2 台（ 1 台全风， 1 台变频）能力：75.4Nm3/min(每台风机 ) 静压：6800mmH2O 工作温度：常温装机功率：132kw 有一台风机电机为变频控制。9）内筒冷却风机： 2 台（其中一台为备用风机）型号：9-19’11.2D2 能力：11000Nm3/h（每台风机）仅供个人参考不得用于商业用途静压：7491Pa 工作温度：常温装机功率：45kw 10）废气风机废气流量（工作值）:约 50000Nm3/h 废气流量（设计值）:54000Nm3/h 工作温度：220℃设计温度：300℃装机功率：400kw 静压：1000mmH2O 电机由液力偶合器控制。11）布袋除尘风机废气流量（工作值）：约 90000Nm3/h 废气流量（设计值）：100000Nm3/h 工作温度：160℃设计温度：240℃电机变频调速控制。12）废气布袋除尘器过滤风速：1.2m/min ...
