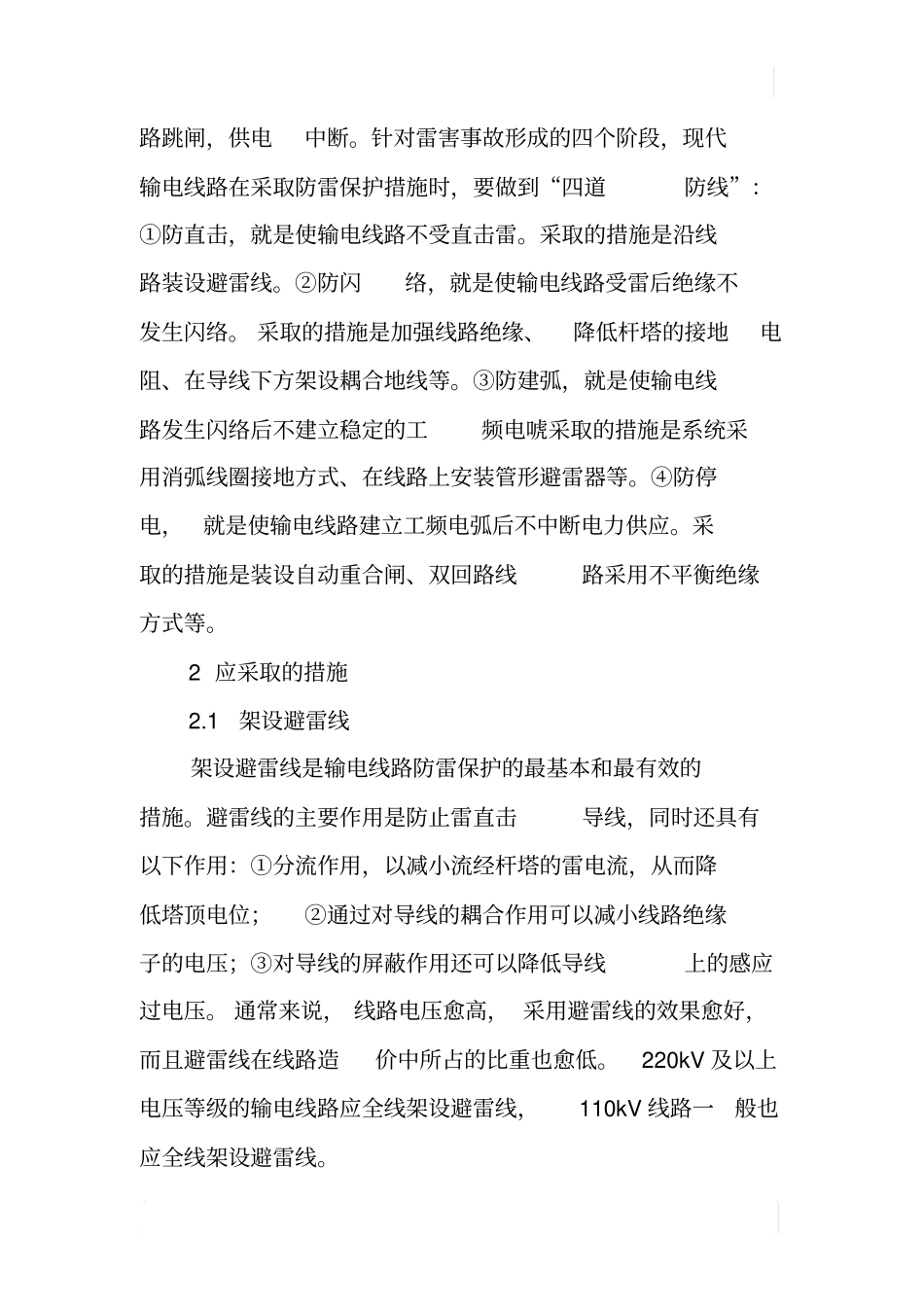

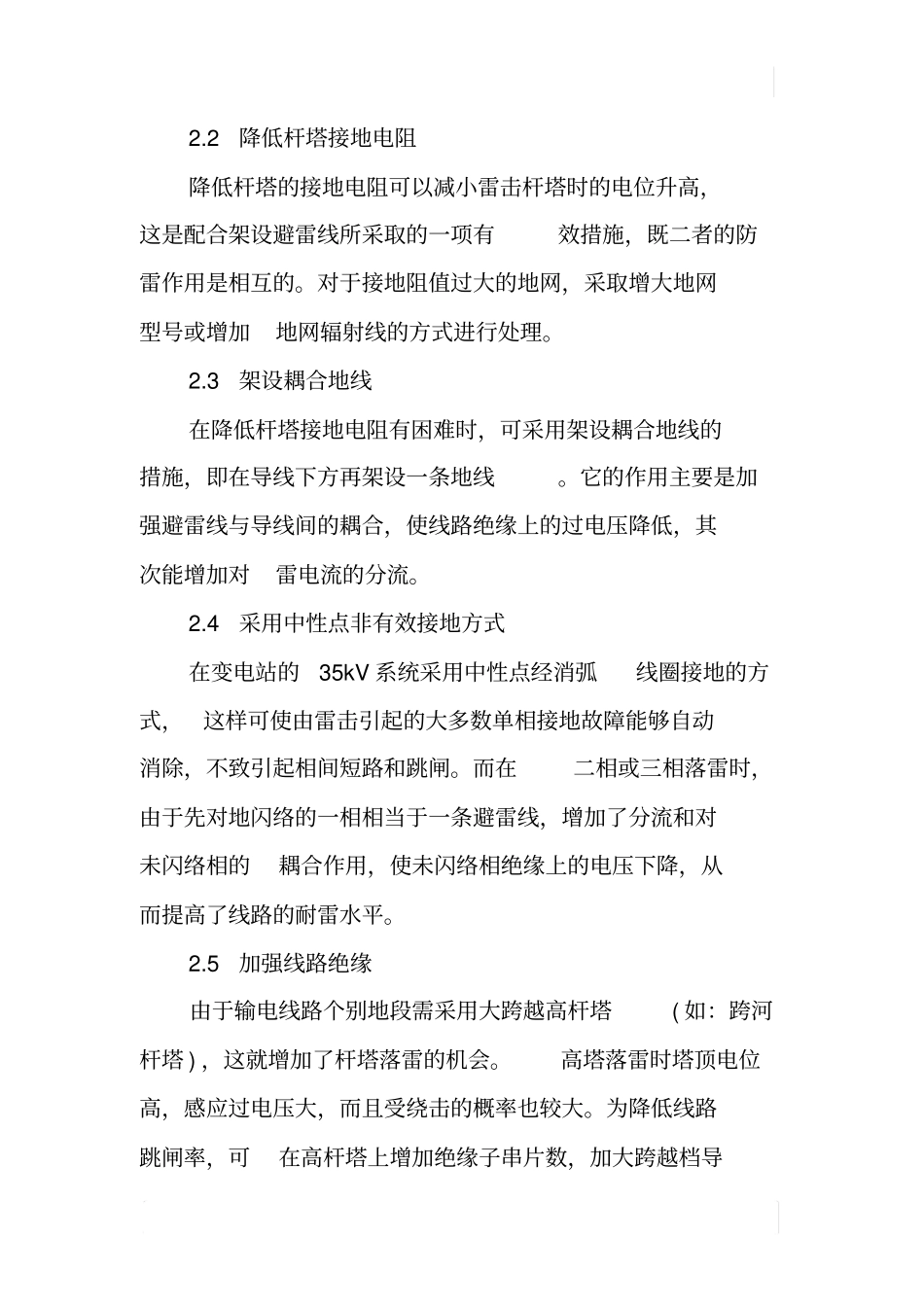

如何应对输电线路的雷击( 锡林郭勒电业局，内蒙古锡林郭勒 026000)摘 要：文章通过对输电线路雷击闪络跳闸产生的原因进 行分析，提出了减少线路雷击掉闸率的措施。关键词：输电线路；防雷措施中图分类号： TM754 文献标识码： A 文章编号： 1007—6921(XX)09 — 0111— 01输电线路雷击跳闸一直是困扰电力安全供电的一个重要原因， 雷害事故几乎占线路全部跳闸事故的 1/3 ，尤其在地形复杂、土壤电阻率高和多雷的山区，因雷击输电线路而引发的事故率更高，由此而造成的经济损失是巨大的。寻求有效的线路防雷保护措施，对保证电力系统的安全稳定经济运行非常重要。目前输电线路本身的防雷措施主要依靠架空地线，采用安装线路避雷器、加装负角保护、降低杆塔接地电阻、增加绝缘子片数或更换为大爬距的合成绝缘子等方法来提高线路绝缘，其运行维护工作主要是对杆塔接地电阻进行检测。1 雷击线路跳闸原因分析架空输电线路雷害事故的形成通常要经历这样4 个阶段：①输电线路受到雷电过电压的作用；②输电线路发生闪络；③输电线路从冲击闪络转变为稳定的工频电压；④线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”：①防直击，就是使输电线路不受直击雷。采取的措施是沿线路装设避雷线。②防闪络，就是使输电线路受雷后绝缘不发生闪络。 采取的措施是加强线路绝缘、降低杆塔的接地电阻、在导线下方架设耦合地线等。③防建弧，就是使输电线路发生闪络后不建立稳定的工频电唬采取的措施是系统采用消弧线圈接地方式、在线路上安装管形避雷器等。④防停电，就是使输电线路建立工频电弧后不中断电力供应。采取的措施是装设自动重合闸、双回路线路采用不平衡绝缘方式等。2 应采取的措施2.1 架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。避雷线的主要作用是防止雷直击导线，同时还具有以下作用：①分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；②通过对导线的耦合作用可以减小线路绝缘子的电压；③对导线的屏蔽作用还可以降低导线上的感应过电压。 通常来说， 线路电压愈高， 采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。220kV 及以上电压等级的输电线路应全线架设避雷线，110kV 线路一般也应全线架设避雷线。2.2 降低杆塔接地电阻降低杆塔的接地电阻可以减小雷击杆塔时的电位升高，这是配合架设避雷线所采取的一项有效措...
