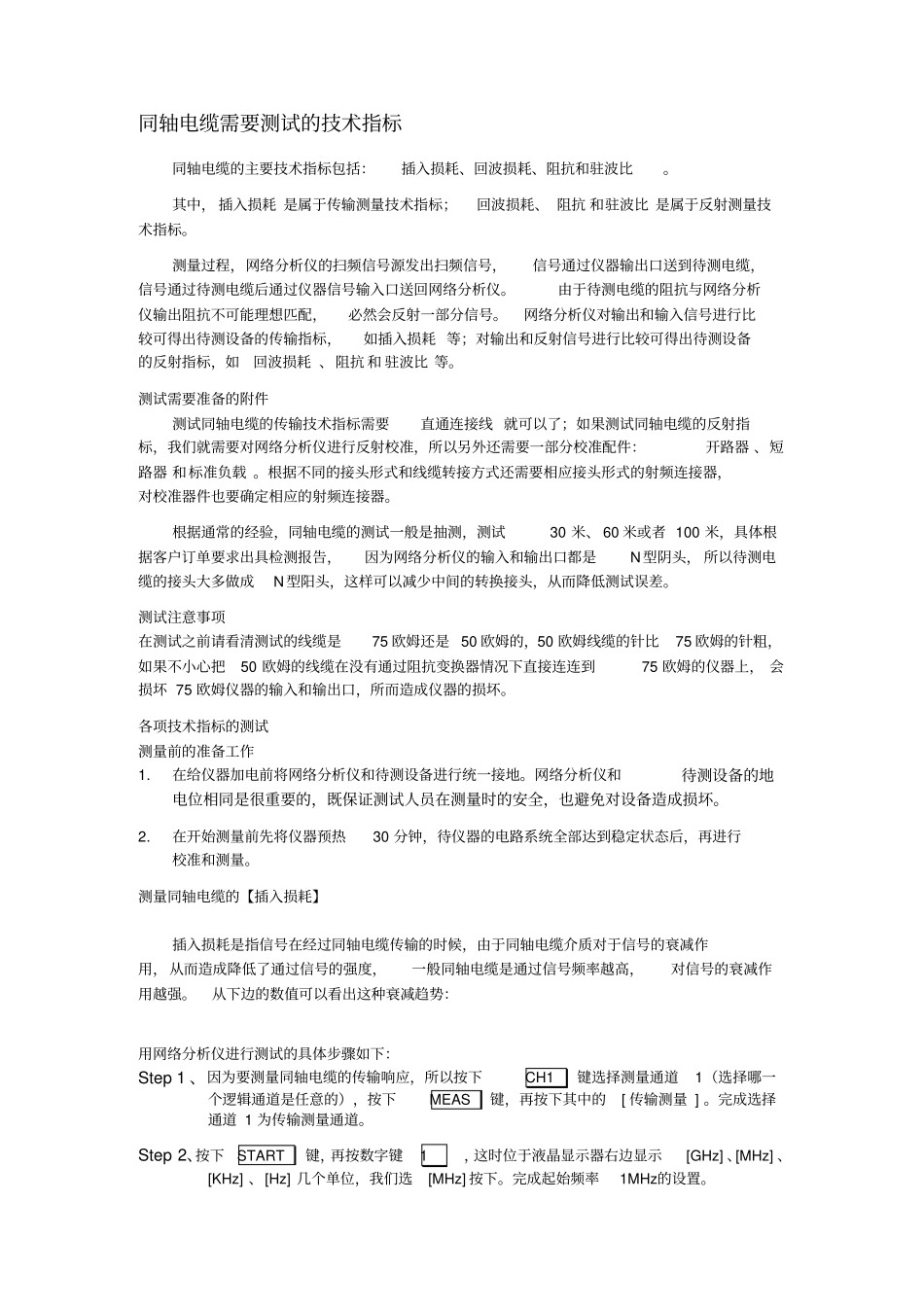

如何用网络分析仪测试同轴电缆_第1页
1/3

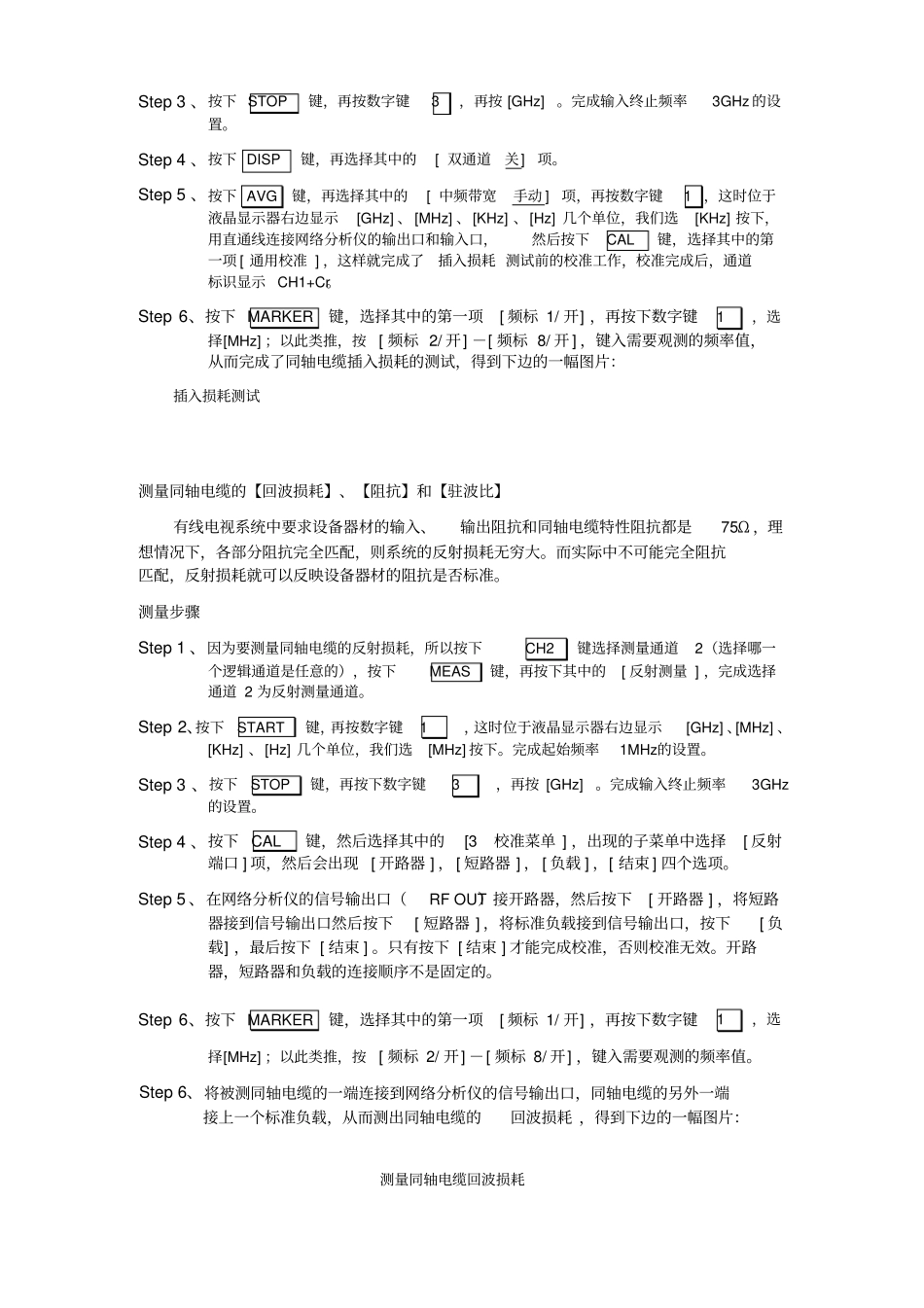

如何用网络分析仪测试同轴电缆_第2页
2/3

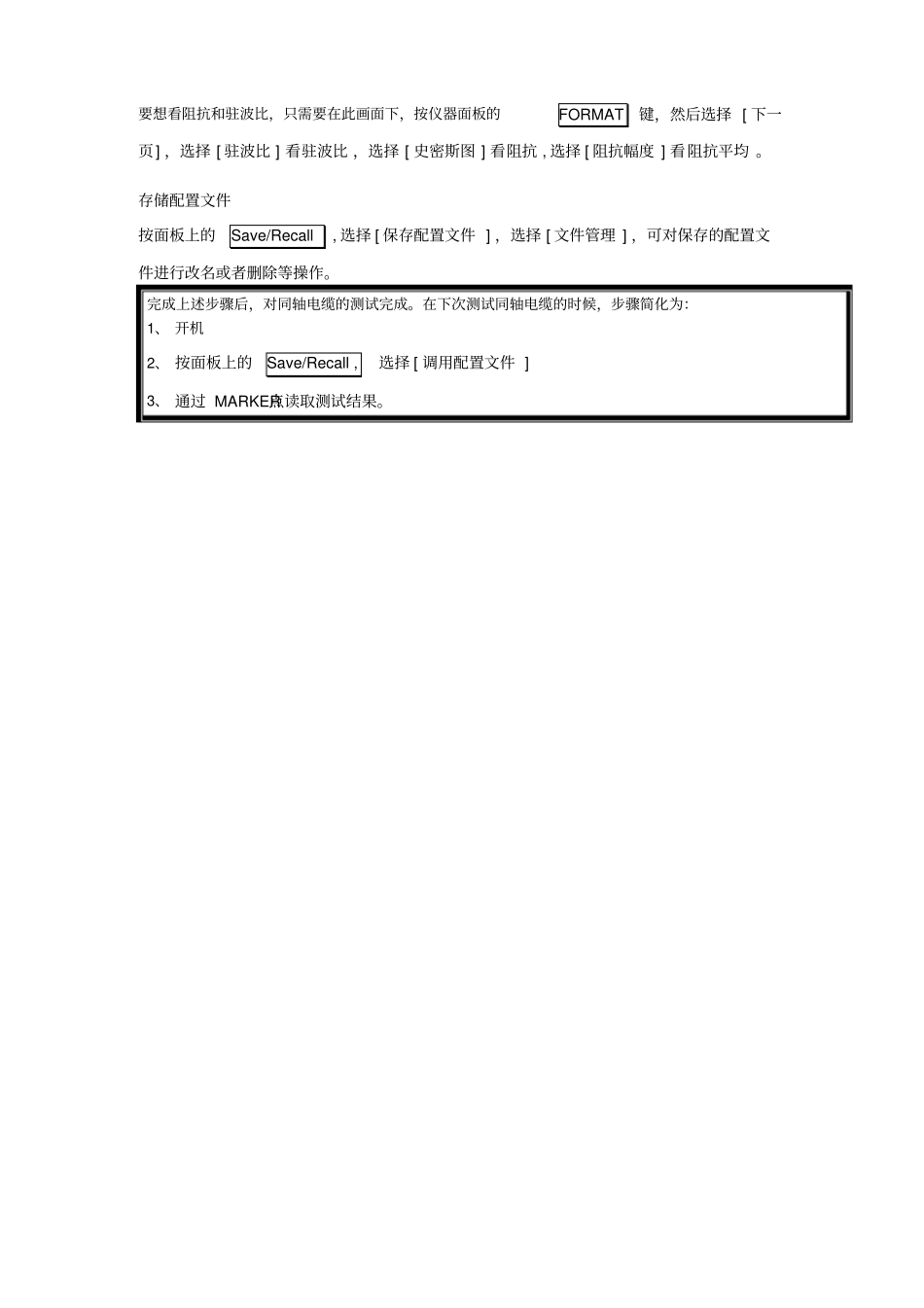

如何用网络分析仪测试同轴电缆_第3页
3/3
同轴电缆需要测试的技术指标同轴电缆的主要技术指标包括:插入损耗、回波损耗、阻抗和驻波比。其中, 插入损耗 是属于传输测量技术指标;回波损耗、 阻抗 和驻波比 是属于反射测量技术指标。测量过程,网络分析仪的扫频信号源发出扫频信号,信号通过仪器输出口送到待测电缆,信号通过待测电缆后通过仪器信号输入口送回网络分析仪。由于待测电缆的阻抗与网络分析仪输出阻抗不可能理想匹配,必然会反射一部分信号。网络分析仪对输出和输入信号进行比较可得出待测设备的传输指标,如插入损耗 等;对输出和反射信号进行比较可得出待测设备的反射指标,如回波损耗 、阻抗 和 驻波比 等。测试需要准备的附件测试同轴电缆的传输技术指标需要直通连接线 就可以了;如果测试同轴电缆的反射指标,我们就需要对网络分析仪进行反射校准,所以另外还需要一部分校准配件:开路器 、短路器 和标准负载 。根据不同的接头形式和线缆转接方式还需要相应接头形式的射频连接器,对校准器件也要确定相应的射频连接器。根据通常的经验,同轴电缆的测试一般是抽测,测试30 米、 60 米或者 100 米,具体根据客户订单要求出具检测报告,因为网络分析仪的输入和输出口都是N型阴头, 所以待测电缆的接头大多做成N型阳头,这样可以减少中间的转换接头,从而降低测试误差。测试注意事项在测试之前请看清测试的线缆是75 欧姆还是 50 欧姆的,50 欧姆线缆的针比75 欧姆的针粗,如果不小心把50 欧姆的线缆在没有通过阻抗变换器情况下直接连连到75 欧姆的仪器上, 会损坏 75 欧姆仪器的输入和输出口,所而造成仪器的损坏。各项技术指标的测试测量前的准备工作1.在给仪器加电前将网络分析仪和待测设备进行统一接地。网络分析仪和待测设备的地电位相同是很重要的,既保证测试人员在测量时的安全,也避免对设备造成损坏。2.在开始测量前先将仪器预热30 分钟,待仪器的电路系统全部达到稳定状态后,再进行校准和测量。测量同轴电缆的【插入损耗】插入损耗是指信号在经过同轴电缆传输的时候,由于同轴电缆介质对于信号的衰减作用,从而造成降低了通过信号的强度,一般同轴电缆是通过信号频率越高,对信号的衰减作用越强。从下边的数值可以看出这种衰减趋势:用网络分析仪进行测试的具体步骤如下:Step 1 、因为要测量同轴电缆的传输响应,所以按下 CH1 键选择测量通道1(选择哪一个逻辑通道是任意的),按下 MEAS 键,再按下其中的[ 传输测量 ] ...
