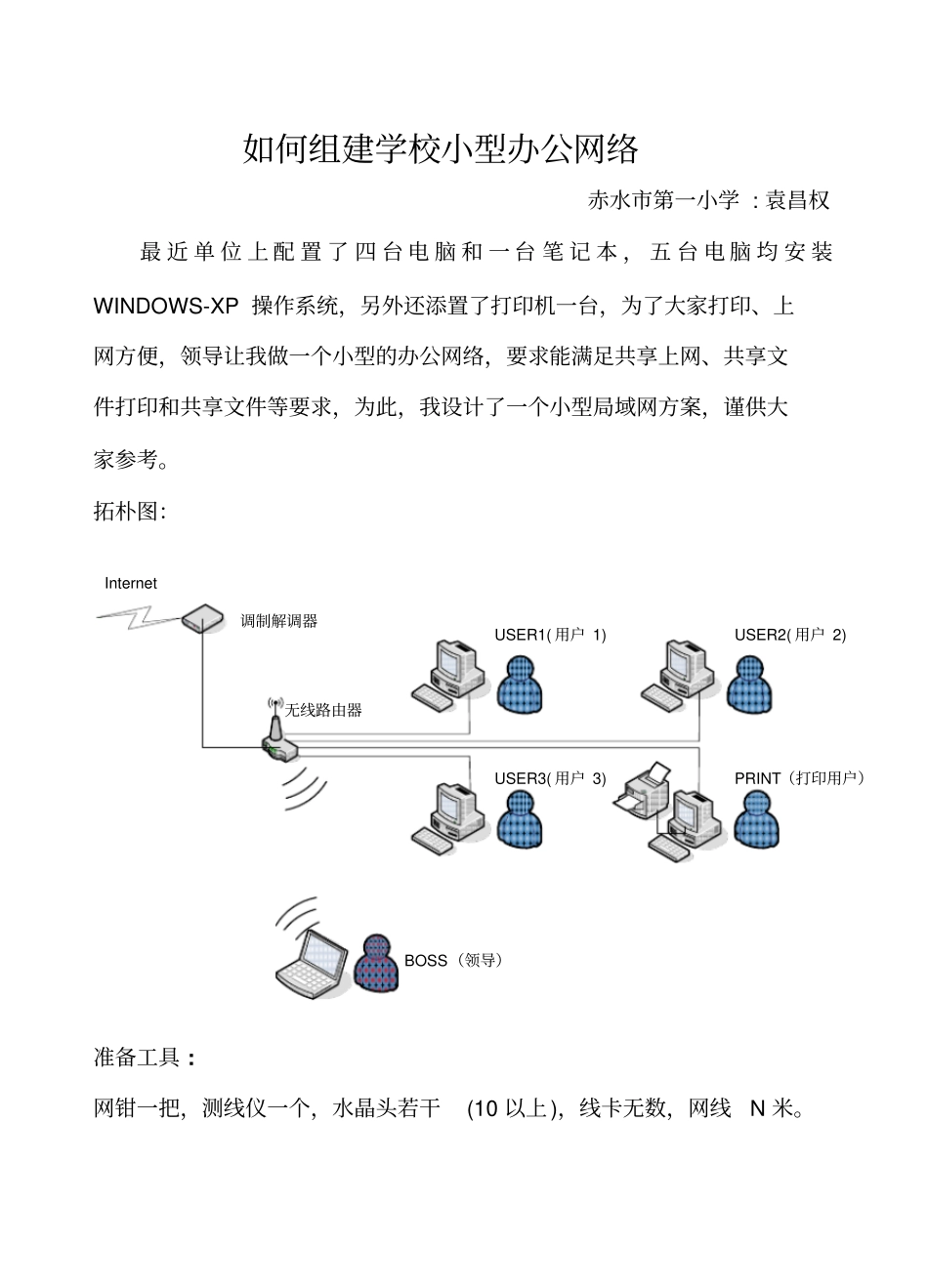

如何组建学校小型办公网络赤水市第一小学 : 袁昌权最 近 单 位 上 配 置 了 四 台 电 脑 和 一 台 笔 记 本 ， 五 台 电 脑 均 安 装WINDOWS-XP 操作系统，另外还添置了打印机一台，为了大家打印、上网方便，领导让我做一个小型的办公网络，要求能满足共享上网、共享文件打印和共享文件等要求，为此，我设计了一个小型局域网方案，谨供大家参考
拓朴图：准备工具 : 网钳一把，测线仪一个，水晶头若干(10 以上)，线卡无数，网线N 米

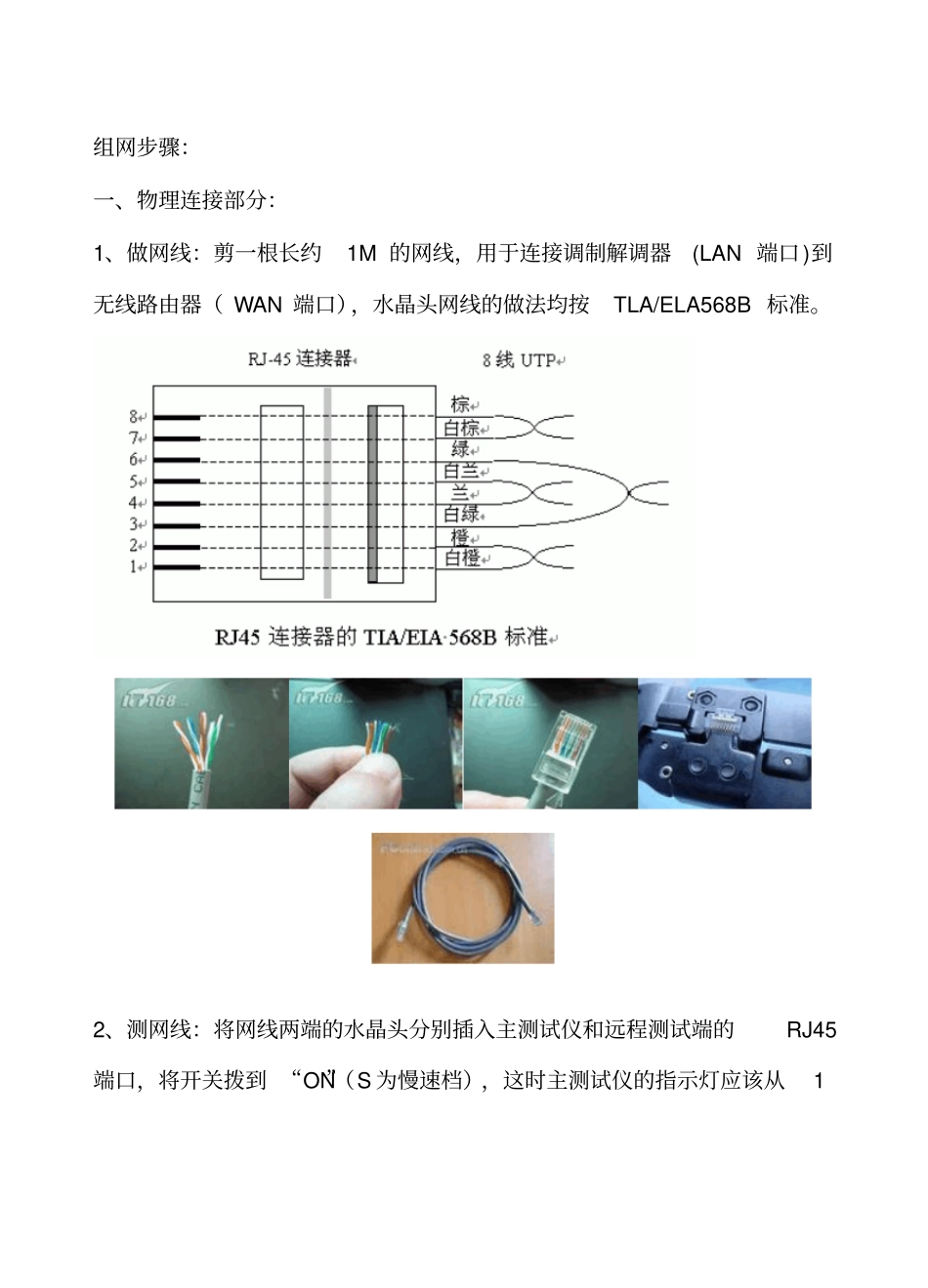

Internet 调制解调器无线路由器BOSS（领导）USER1( 用户 1) USER2( 用户 2) USER3( 用户 3) PRINT（打印用户）组网步骤：一、物理连接部分：1、做网线：剪一根长约1M 的网线，用于连接调制解调器(LAN 端口)到无线路由器（ WAN 端口），水晶头网线的做法均按TLA/ELA568B 标准

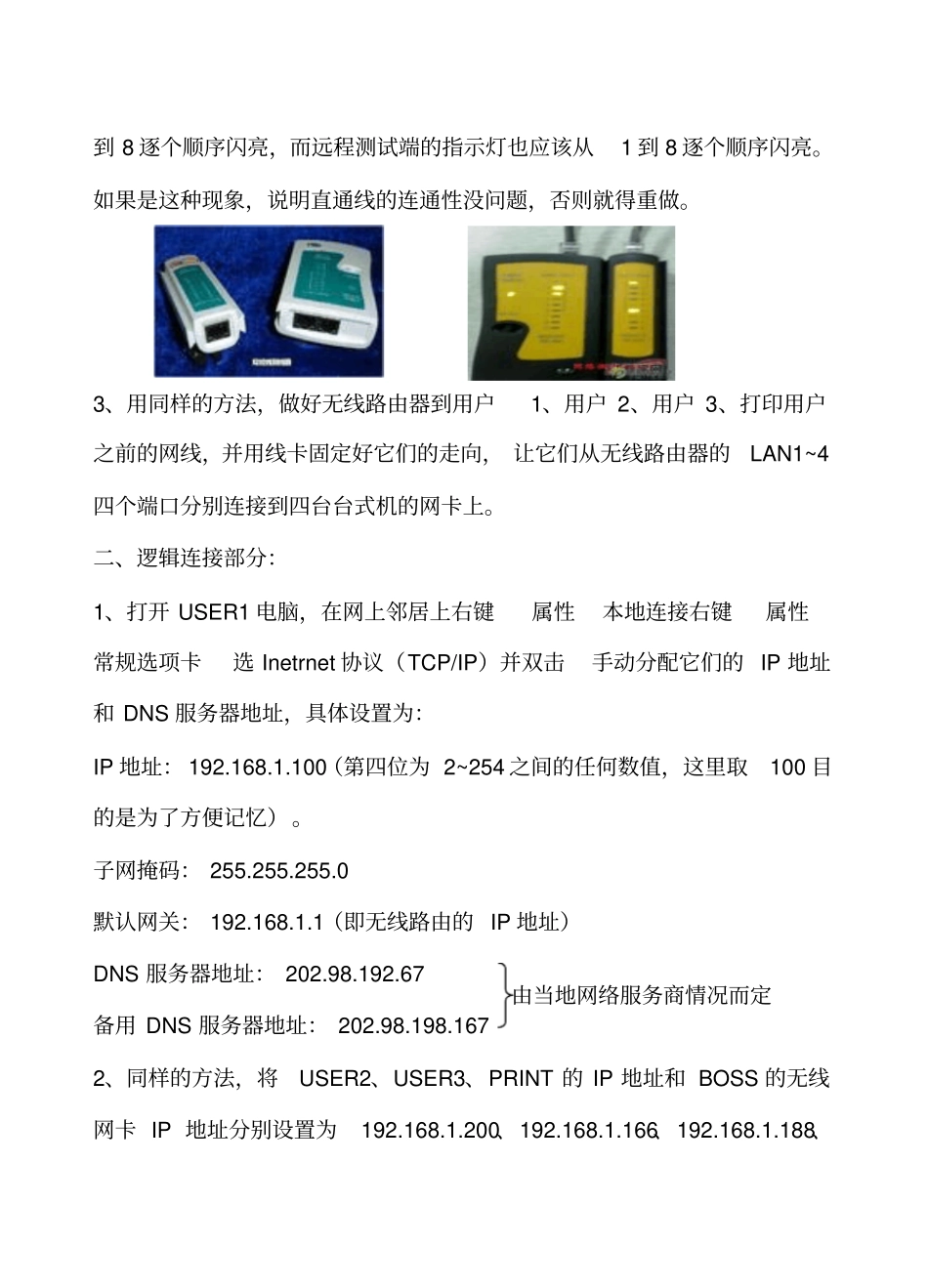

2、测网线：将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到 “ON”（S 为慢速档），这时主测试仪的指示灯应该从1到 8 逐个顺序闪亮，而远程测试端的指示灯也应该从1 到 8 逐个顺序闪亮
如果是这种现象，说明直通线的连通性没问题，否则就得重做
3、用同样的方法，做好无线路由器到用户1、用户 2、用户 3、打印用户之前的网线，并用线卡固定好它们的走向， 让它们从无线路由器的LAN1~4四个端口分别连接到四台台式机的网卡上
二、逻辑连接部分：1、打开 USER1 电脑，在网上邻居上右键属性本地连接右键属性常规选项卡选 Inetrnet 协议（TCP/IP）并双击手动分配它们的 IP 地址和 DNS 服务器地址，具体设置为：IP 地址： 192
100（第四位为 2~254 之间的任何数值，这里取100 目的是为了方便记忆）
子网掩码： 255
