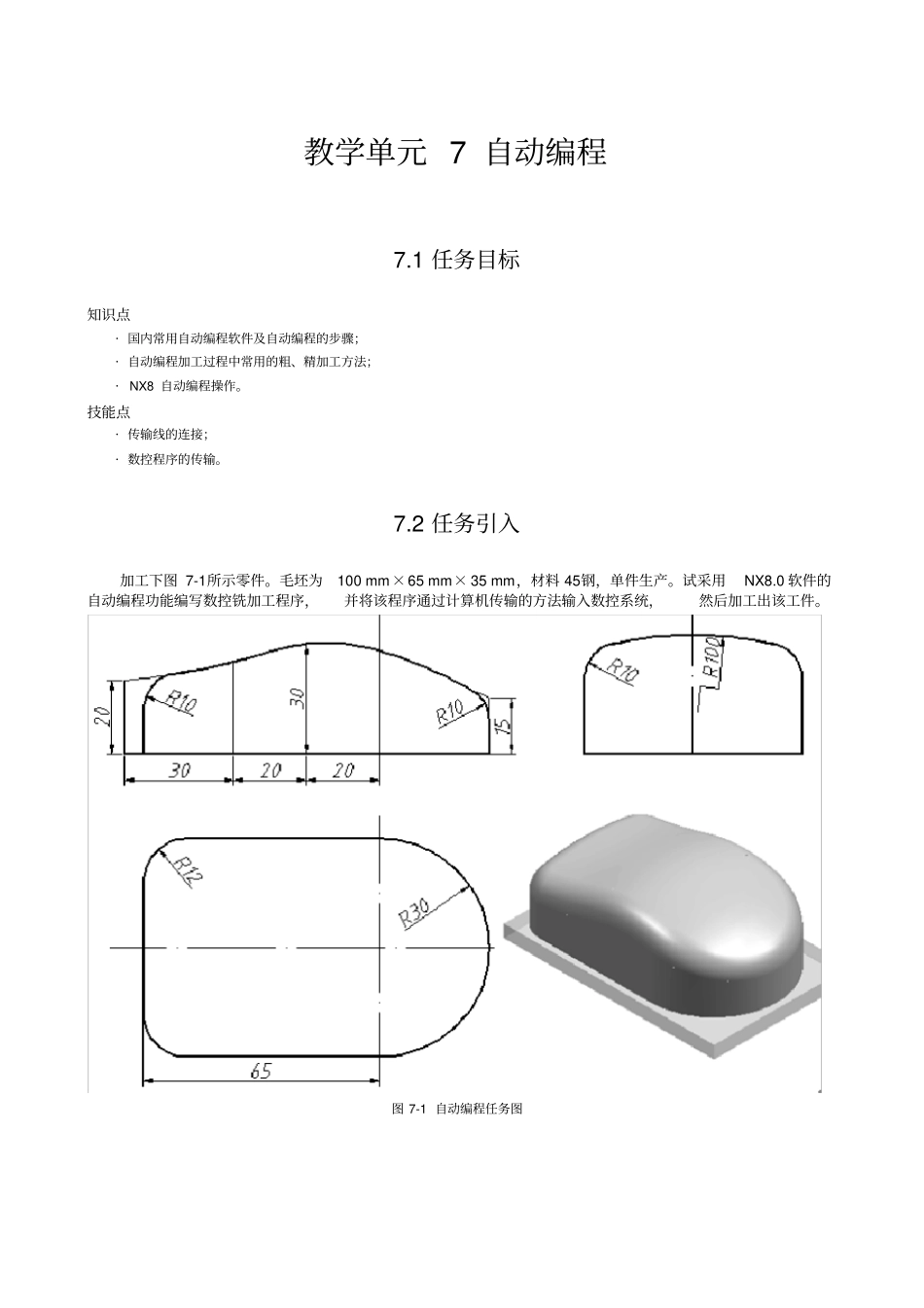

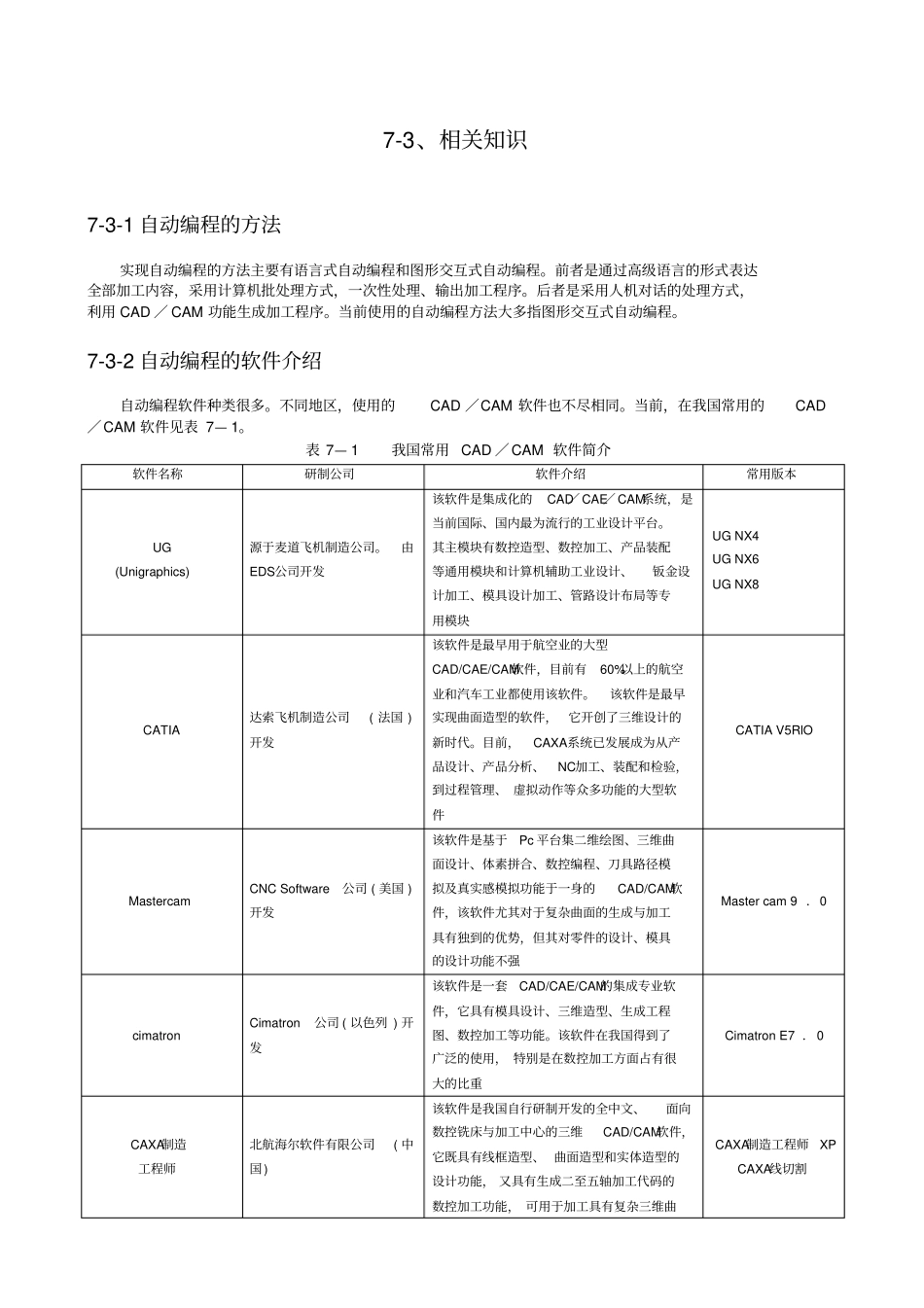

教学单元 7 自动编程7.1 任务目标知识点· 国内常用自动编程软件及自动编程的步骤；· 自动编程加工过程中常用的粗、精加工方法；·NX8 自动编程操作。技能点· 传输线的连接；· 数控程序的传输。7.2 任务引入加工下图 7-1所示零件。毛坯为100 mm×65 mm× 35 mm，材料 45钢，单件生产。试采用NX8.0 软件的自动编程功能编写数控铣加工程序，并将该程序通过计算机传输的方法输入数控系统，然后加工出该工件。图 7-1 自动编程任务图7-3、相关知识7-3-1 自动编程的方法实现自动编程的方法主要有语言式自动编程和图形交互式自动编程。前者是通过高级语言的形式表达全部加工内容，采用计算机批处理方式，一次性处理、输出加工程序。后者是采用人机对话的处理方式，利用 CAD ／ CAM 功能生成加工程序。当前使用的自动编程方法大多指图形交互式自动编程。7-3-2 自动编程的软件介绍自动编程软件种类很多。不同地区，使用的CAD ／CAM 软件也不尽相同。当前，在我国常用的CAD／CAM 软件见表 7— 1。表 7— 1 我国常用 CAD ／CAM 软件简介软件名称研制公司软件介绍常用版本UG (Unigraphics) 源于麦道飞机制造公司。由EDS公司开发该软件是集成化的CAD／ CAE／ CAM系统，是当前国际、国内最为流行的工业设计平台。其主模块有数控造型、数控加工、产品装配等通用模块和计算机辅助工业设计、钣金设计加工、模具设计加工、管路设计布局等专用模块UG NX4 UG NX6 UG NX8 CATIA达索飞机制造公司( 法国 )开发该软件是最早用于航空业的大型CAD/CAE/CAM软件，目前有60%以上的航空业和汽车工业都使用该软件。该软件是最早实现曲面造型的软件，它开创了三维设计的新时代。目前， CAXA系统已发展成为从产品设计、产品分析、NC加工、装配和检验，到过程管理、 虚拟动作等众多功能的大型软件CATIA V5RlO Mastercam CNC Software公司 ( 美国 )开发该软件是基于Pc 平台集二维绘图、三维曲面设计、体素拼合、数控编程、刀具路径模拟及真实感模拟功能于一身的CAD/CAM软件，该软件尤其对于复杂曲面的生成与加工具有独到的优势，但其对零件的设计、模具的设计功能不强Master cam 9 ．0 cimatron Cimatron公司 ( 以色列 ) 开发该软件是一套CAD/CAE/CAM的集成专业软件，它具有模具设计、三维造型、生成工程图、数控加工等功能。该软件在我国得到了广泛的使用， 特别是在数控加工方面占有很大的比重Cimatron E7 ...
